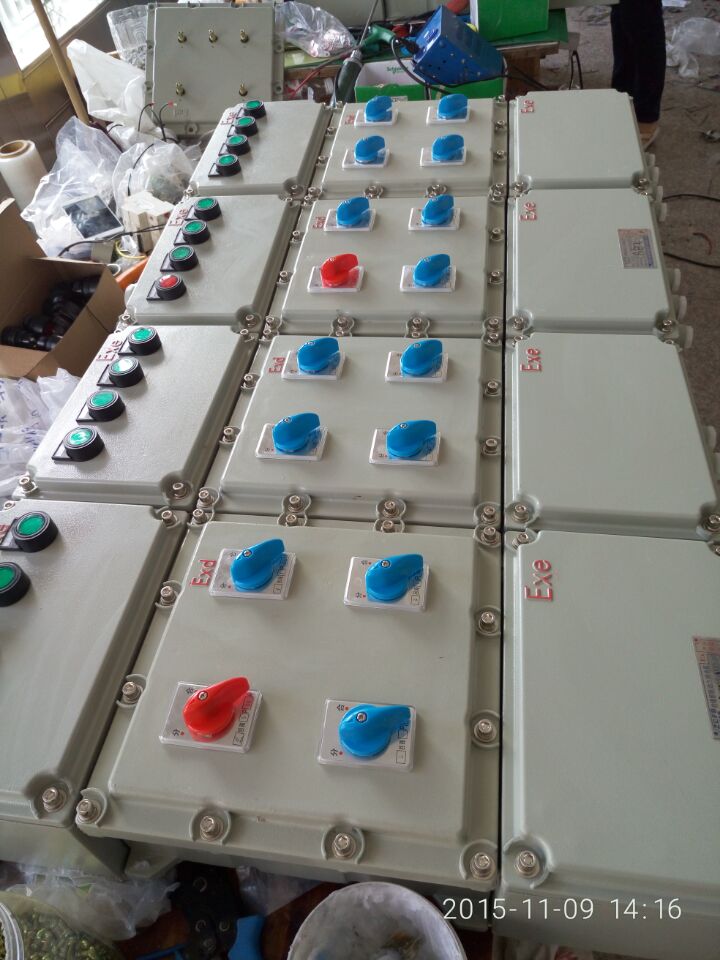

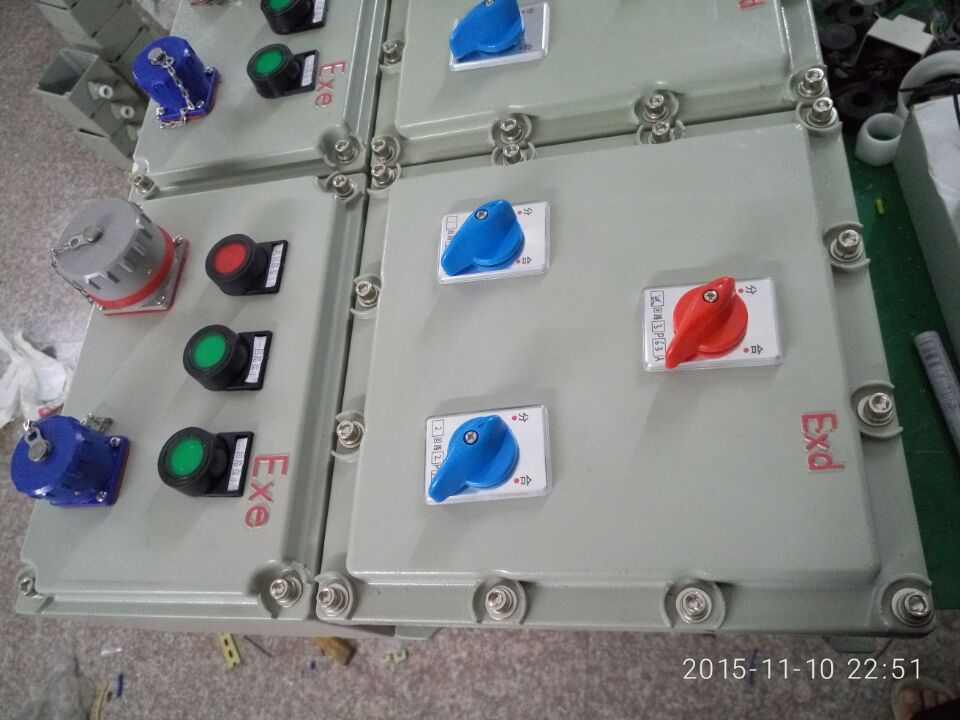

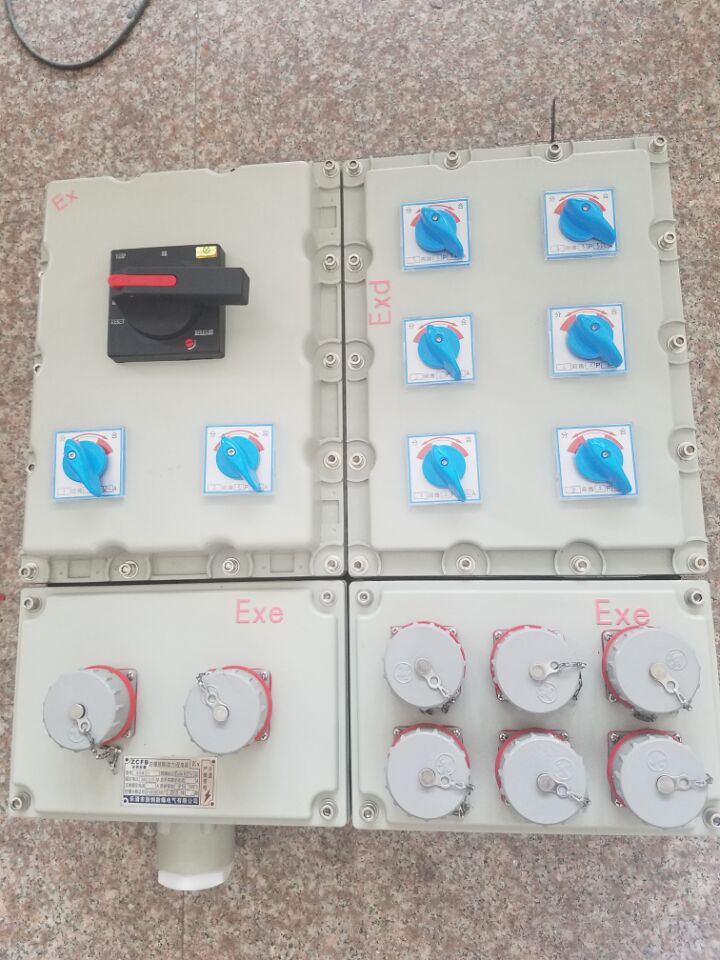

粉尘防爆照明配电箱
（乐清市浙创防爆电气有限公司）
粉尘防爆照明配电箱基础知识：防爆标志
防爆电气设备按GB 3836标准要求，防爆电气设备的防爆标志内容包括： 防爆型式+设备类别+（气体组别）+温度组别 1. 防爆型式 根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。
防爆型式 防爆型式标志 防爆型式 防爆型式标志
隔爆型 Ex d 充砂型 Ex q
增安型 Ex e 浇封型 Ex m
正压型 Ex p ｎ型 Ex n
本安型 Ex iaEx ib 特殊型 Ex s
油浸型 Ex o 粉尘防爆型 DIP ADIP B
粉尘防爆照明配电箱技术参数
1.执行标准：GB 3836.1、GB 3836.2、GB 3836.3、IEC 60079
2.防爆标志：ExdeⅡCT6 2. Explosion-proof sign: Exde Ⅱ CT6
3.额定电压：AC 220V/380V 3. The rated voltage: AC 220 V / 380 V
4.主回路额定电流：20A～250A 4. The main loop rated current:20 A~250 A
5.支路数：2、4、6、8、10、12
6.支路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防护等级：IP55、IP65
8.防腐等级：F1、WF1
9.引入口规格：G1/2～G3＂
10.适用电缆外径：Φ6～Φ55mm
11.进线口方向：下进下出、下进上出、上进上出或上进下出
粉尘防爆照明配电箱产品特点
1.壳体采用铝合金压铸成型，表面经高压静电粉末喷塑处理；
2.本系列产品为复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构；
3.采用模块化设计，各种回路可以自由组合。
4.内装有高分断小型断路器或塑壳式断路器，通过操作壳盖上的手柄而实现分合，
5.设有接通信号指示灯；
6.具有过载、短路保护功能，可根据用户要求生产带漏电保护功能产品；
7.既可作照明电路或动力电路的配电或通断之用，也可作照明、动力配电或通断混用；
8.钢管或电缆布线；
9.可根据用户要求特殊制造。
