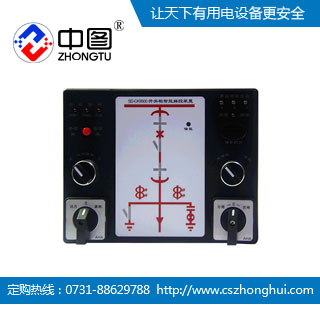

中汇电气HD3020开关柜智能操控装置普通型 在线咨询
产品品牌：中图
产品类型：开关柜智能操控装置
产品型号：HD3020
公司出厂：长沙中汇电气有限公司
一、HD3020产品概述
HD3020开关柜智能操控装置，是我公司在普通开关状态显示仪基础上，结合用户的实际需要，针对电力开关柜研制开发的一种新型多功能、模拟动态指示的装置。产品以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便、使用寿命长，并具有三防功能，能够保障电气设备的安全可靠运行。
由于该装置内部采用了52系列单片机为控制核心，除保留了原普通开关状态显示仪所具有的动态模拟指示等基本功能外，又添加了温湿度数字显示、Rs485通讯、语音防误提示、加热器过热报警和过热时强制停止加热、远方/就地、分/合闸、储能及柜内照明等操作功能。由于采用了数字处理技术，系统的温湿度测试精度和整机抗干扰能力比普通开关状态显示仪有了明显提高。
本仪器可广泛地应用于各种中置柜、手车柜、固定柜、环网柜等多种开关柜。
二、HD3020技术指标
1、工作电源：AC/DC 220V±10% 50Hz
2、加热器工作电源：AC220V±10% 50Hz
3、使用环境：温度-20～70℃ 相对湿度≤95%RH
4、功耗：≤5W
5、抗电强度：外壳与端子间大于AC2000V
6、绝缘性能：外壳与端子间大于100MΩ
7、模拟指示说明：断路器状态指示（无源触点输入）；弹簧储能指示（无源触点输入）
合闸时，合闸触点闭合，红色模拟条亮 分闸时，分闸触点闭合，绿色模拟条亮手车位置指示（无源触点入）：
触点闭合，红色LED亮，表示已储能触点断开，LED熄灭，表示未储能 接地闸刀位置指示（无源触入）：
工作位置触点闭合时，红色垂直模拟条亮 试验位置触点闭合时，绿色水平模拟条亮 注：失电状态下所有的发光指示均不亮。
触点闭合，红色垂直模拟条亮，表示接地合闸触点断开，绿色模拟条亮，表示接地断开 以上接点信号均来自断路器的辅助接点。
