尾气净化技术说明书

一、适用范围

本标准规定了柴油发电机尾气处理工程的设计、施工、验收以及运行管理的技术要求，可作为环境影响评价、可行性研究、设计施工、环境保护验收及建成后运行与管理的技术依据。

二、规范性引用文件

 1、环境保护有关法律法规：

（1）环境一般规定：

   A、排气筒高度除须遵守表列排放速率标准值外，还应高出周围200m半径范围的建筑5m以上，不能达到该要求的排气筒，应按其高度对应的表列排放速率标准值严格50%执行。

   B、两个排放相同污染物（不论其是否由同一生产工艺过程产生）的排气筒，若其距离小于其几何高度之和，应合并视为一根等效排气筒。若有三根以上的近距排气筒，且排放同一种污染物时，应以前两根的等效排气筒，依次与第三、四根排气筒取等效值。等效排气筒的有关参数计算方法见附录A。

  C、若某排气筒的高度处于本标准列出的两个值之间，其执行的最高允许排放速率以内插法计算，内插法的计算式见本标准附录B；当某排气筒的高度大于或小于本标准列出的最大或最小值时，以外推法计算其最高允许排放速率，外推法计算式见本标准附录B。

  D、新污染源的排气筒一般不应低于15m。若某新污染源的排气筒必须低于15m时，其排放速率标准值按7.3的外推计算结果再严格50%执行。

  E、新污染源的无组织排放应从严控制，一般情况下不应有无组织排放存在，无法避免的无组织排放应达到表2规定的标准值。

  F、工业生产尾气确需燃烧排放的，其烟气黑度不得超过林格曼1级。

（2）排放标准的定义：

  A、标准状态：指温度为273K，压力为101325Pa时的状态。本标准规定的各项标准值，均以标准状态下的干空气为基准。

  B、最高允许排放浓度：指处理设施后排气筒中污染物任何1小时浓度平均值不得超过的限值；或指无处理设施排气筒中污染物任何1小时浓度平均值不得超过的限值。

  C、最高允许排放速率： 指一定高度的排气筒任何1小时排放污染物的质量不得超过的限值。

  D、无组织排放：指大气污染物不经过排气筒的无规则排放。低矮排气筒的排放属有组织排放，但在一定条件下也可造成与无组织排放相同的后果。因此，在执行“无组织排放监控浓度限值”指标时，由低矮排气筒造成的监控点污染物浓度增加不予扣除。

  E、无组织排放监控点：依照大气污染物综合排放标准附录C的规定，为判别无组织排放是否超过标准而设立的监测点。

 F、无组织排放监控浓度限值：指监控点的污染物浓度在任何1小时的平均值不得超过的限值。

 G、污染源：指排放大气污染物的设施或指排放大气污染物的建筑构造(如车间等)。

 H、单位周界：指单位与外界环境接界的边界。通常应依据法定手续确定边界；若无法定手续，则按目前的实际边界确定。

  J、无组织排放源：指设置于露天环境中具有无组织排放的设施，或指具有无组织排放的建筑构造(如车间、工棚等)。

  K、排气筒高度：指自排气筒(或其主体建筑构造)所在的地平面至排气筒出口计的高度。

2、国家环保局《大气污染物综合排放标准》GB16297-1996

国家排放标准

二氧化硫

最高允许排放浓度

颗粒物(炭黑尘）

最高允许排放浓度

林格曼黑度

级

最高允许排放速率kg/h

二级

≦1200mg/㎡

≦22mg/㎡

≦1

二级

 备注：以上数据仅供参考。

3、广东省地方标准《大气污染物排放限值》DB44/27-2001

广东排放标准

二氧化硫

最高允许排放浓度

颗粒物(炭黑尘）

最高允许排放浓度

林格曼黑度

级

最高允许排放速率kg/h

二级

≦960mg/㎡

≦18mg/㎡

≦1

二级

 备注：以上数据仅供参考。

三、总体设计

该方案设计是根据用户单位废气的性质、处理量和处理的要求来确定的，确保废气污染物的排放，建立无害型清洁设备环境是我们的目标。为此，在选择治理设备应做到优化组合，构成一个效率高，费用省，能耗低的处理工艺流程。

（1） 柴油发电机尾气处理工程的设计建设，除应遵守本技术规范外，还应符合国家现行的相关强制性标准的规定。

（2） 应根据企业柴油发电机尾气中气体污染物种类、浓度及处理要求等条件确定柴油发电机尾气处理工程的处理规模和处理工艺，做到保护环境、经济合理、技术可靠。

（3）处理工程技术方案的选择应符合环境影响评价报告书批复文件的要求，柴油发电机尾气处理后应稳定达到有关国家和地方排放标准的规定。

 （4）废气处理设备主要作用是将气体中的污染物质分离出来，转华为无害物质，以达到净化气体的目的。它属于微分接触逆流蔚蓝色，塔体内的填料是气液雨相接触的基本构件。它能提供足够大的表面积。对气液流动又不致造成过大的阻力。吸收剂是处理的废气主要媒体，它的性质和浓度是根据不同废气的性质来选配，其处理单位气体的耗用量，是通过计算吸收剂与惰性气体的摩尔流量的比值来确定的。

  （5）设备其他运行要求：用户应做好发电机组的日常维护保养，采取多种形式的节能减排措施。

四、 工艺技术要求

工厂应做好发电机日常维护保养，采取多种形式的节能减排措施，如使用燃油添加剂、润滑油添加剂及安装换热器等。针对柴油发电机的尾气，目前采用较多的碱法吸收处理装置是喷淋塔。

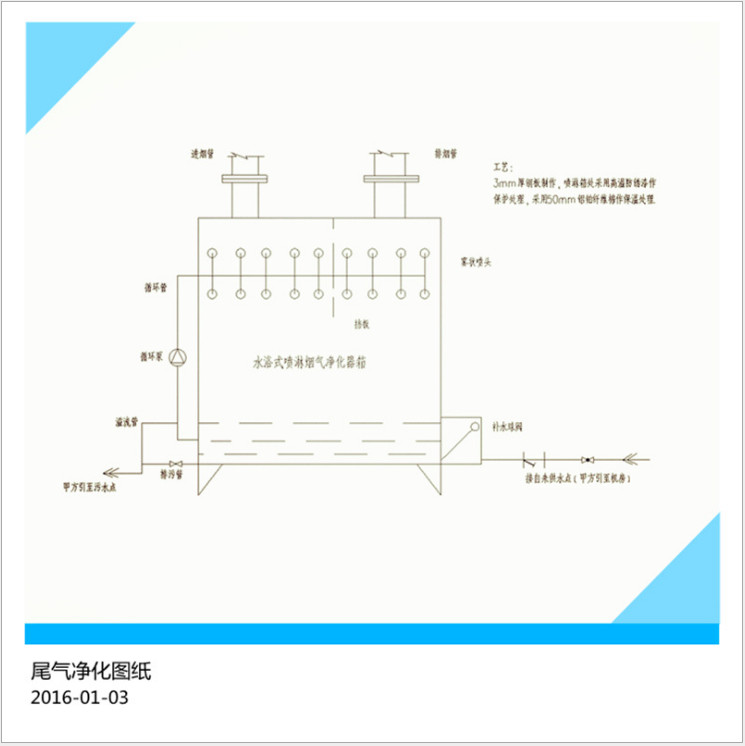

五、喷淋塔简介：

1）工作原理：

喷淋塔上部垂直布置有数个喷嘴，含尘气体经喷淋塔上部入口切向进入喷淋塔内并螺旋向下再向上运动，此时喷淋塔顶部的喷嘴将清水呈锥状喷射到筒体内壁形成水膜，烟尘废中的烟尘粒子借助气流旋转运动所产生的离心力冲击于箱体内壁的水雾和水膜上而被水滴、水膜黏附捕获，并随筒壁不断更新的水膜向下排出箱体下部，从而使含尘废气得以净化排放。净化器底部设有循环水箱，通过循环水泵不断将水循环送入箱体上部，根据水箱内水质情况定期更换清水或补水。循环水中投加碱液可提高除硫和除氮氧化物的效果。

2）效果及可行性

    依据我们公司多年环保工程经验，该方案设计的净化效率一般在85％以上，如果现场环境允许，效率还可略微提高。净化设备的阻力较小，一般为300～450Pa，不会影响柴油发电机组的正常工作。其污染物可以采用定期排放或连续排放，较适宜高温、高比阻、含尘量不大的气体处理。对于长期处于备用状态的发电设备可延长其清理时间。

6 喷淋箱特点：

（1）气相和液相接触充分，污染因子去除效率高。

（2）因采用上进气方式，避免液体沿烟管流入柴油发电机内。

（3）具有消声和除雾功能，单位压降小。

（4）方便机房外墙悬挂安装。
