一、技术参数
防爆标志：ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
按钮数量：A,信号灯：D,开关：K,仪表：B,
防护等级：IP54/IP55/IP65；
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出

（可按客户要求不受限制）

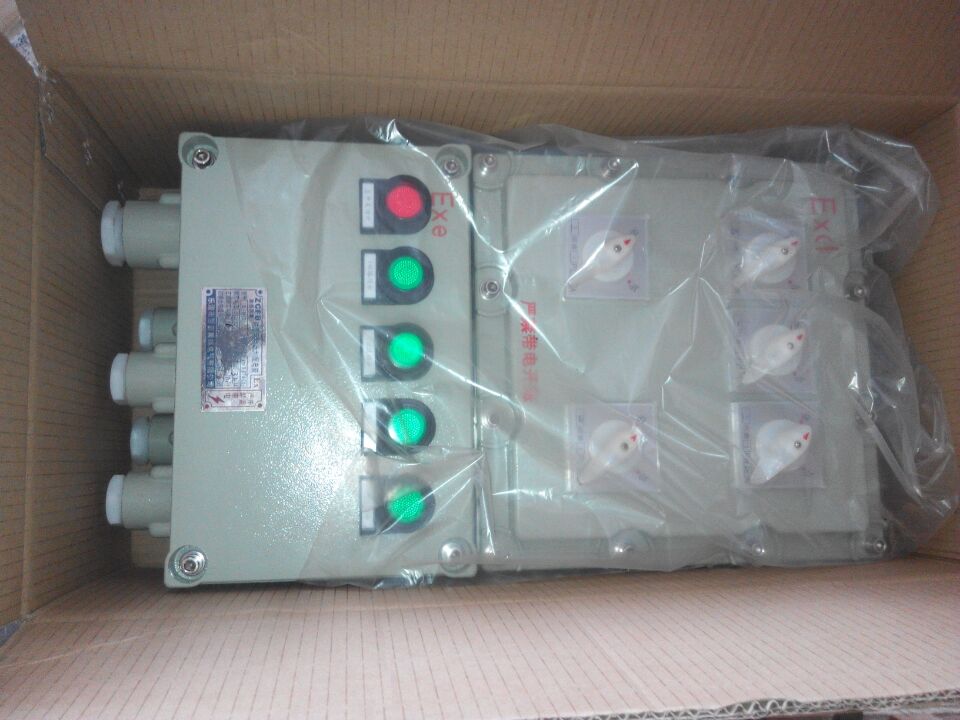

KBO控制与保护防爆箱

二、结构特点
     KBO控制与保护防爆箱主要由主电路接触器、智能控制器、电磁机构、操作机构以及辅助触头等附件模块组成。主电路接触 组由桥式、双断电触头、栅片灭弧室、限流式快速动作机构等组成，每极一组，在负载端短路时，快速动作分开主触头，同时带动操作机构切断线圈回路使各相处于断开状态。
由于主接触组采用了限流式快速动作机构和优越的灭弧系统，使KBO具有极高的短路分断能力，电磁传动机构由线圈、线圈铁芯、控制触点及基座等组成，带动主电路接触器执行接通或分断主电路的功能。
智能控制器由数字处理芯片、脱扣线圈和动作机构组成；脱扣动作机构通过顶杆驱动操作机构将主电路分断。
   KBO控制与保护防爆箱产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
从其结构和功能上来说,KBO系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器＋接触器＋过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。
三、用途及适用范围
1.由于KBO具有控制与保护功能集成化，模块化结构，体积小，对环境污染的防护等级高，分断短路电流能力高，飞孤小、电寿命长、连续运行性和可靠性高，安装使用及维修操作方便等一系列优点，特别适用于现代化建筑中的泵、风机、空调、消防、照明等电控系统。冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的电动机控制与保护。电动机控制中心（MCC）尤其是智能化电控系统或要求高分断能力的MCC（如果要求Ics达到80KA的配电控制系统）。工厂或车间的单电机控制与保护。
2.由于应用了先进的数字处理技术，测量精度高，线性好，故障分辨准确可靠，抗干扰能力强。本产品既可以远极力控制也可以就地直接人工控制与好户配合、短路后连续运行、防护等级高、分断能力高、飞弧距离小、寿命长、体积小、安装使用及维修方便、附近多种等诸多优点:配套附件齐全辅助触头与信号报警触头、分励脱扣器、远距离再扣器、门或抽屉的面板操作机构、控制电路转换模块等，在单一产品上可构成完整的控制与保护单元，实现协调配合的控制与保护功能。
   活横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定式或抽屉式的MCC柜中，特别是KBO－12、16、18、32、45在1/4和1/2抽屉中应用，具有分离元器件不可比拟的优越性。
c. 安全可靠、防护等级高板前、插入式板后接线的接线端子均具有防触指功能，配备高防护等级外壳后，可适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是替代目前的电磁起动器、保护式和 组合式起动器的理想产品。
KBO主要用于交流50HZ（60HZ）、额定电压至690V、电流自0.16A~100A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非常条件下的电流（如短路电流）。
故而KBO广泛应用与工业和交通等领域，特别适用于现代建筑中的水泵、风机、空调、消防照明等电控系统；工厂或车间的电机控制与保护以及远程控制照明系统中。

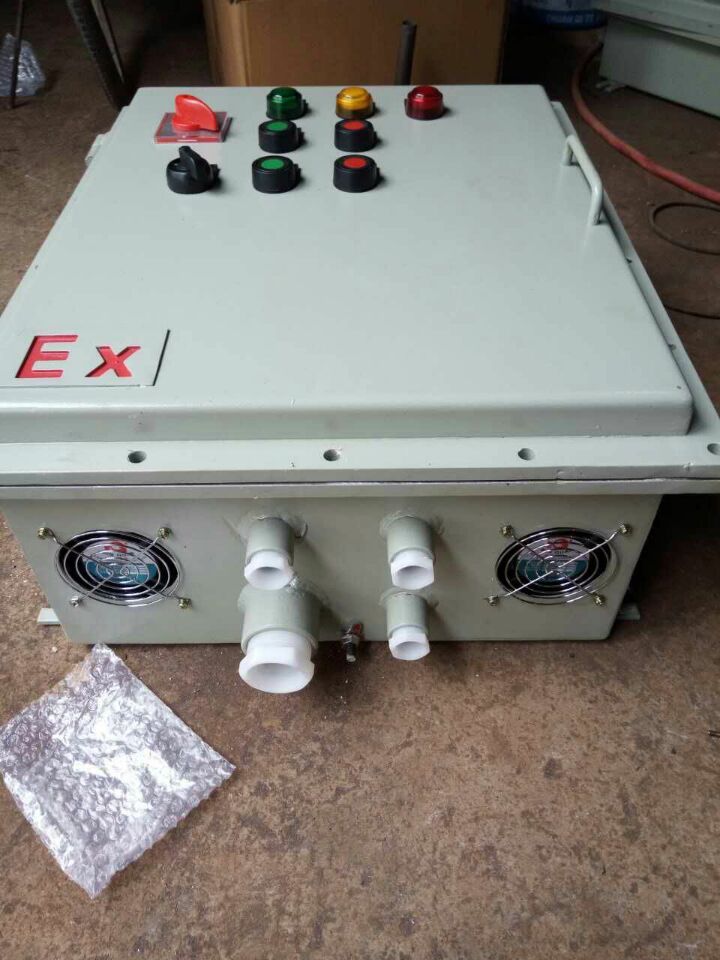

KBO控制与保护防爆箱
