BXM59 - 防爆照明(动力)配电箱 (其中M:指照明 D:指动力)
口1 - 指产品的设计序号(比如：51指IIB级 53指IIC级)
口2 - T 指特殊要求(也就是根据客户要求定做，一般常规不注明)
口3 - 指此配电箱的支路数(比如这个配电箱是多少个分开关的那就注明多少)
口4 - 指此配电箱的支路电流(分开关的电流多大的)
口5 - K：此配电箱带总开关(不带不注)
口6 - 总开关电流
口7 - 进线口方向(D:上进线 X:下进线)
口8 - 进线口的数量
口9 - 进线口的螺纹规格
口10 - 出线口方向(D:上出线 X:下出线)
口11 - 出线口的数量
口12 - 出线口的螺纹规格

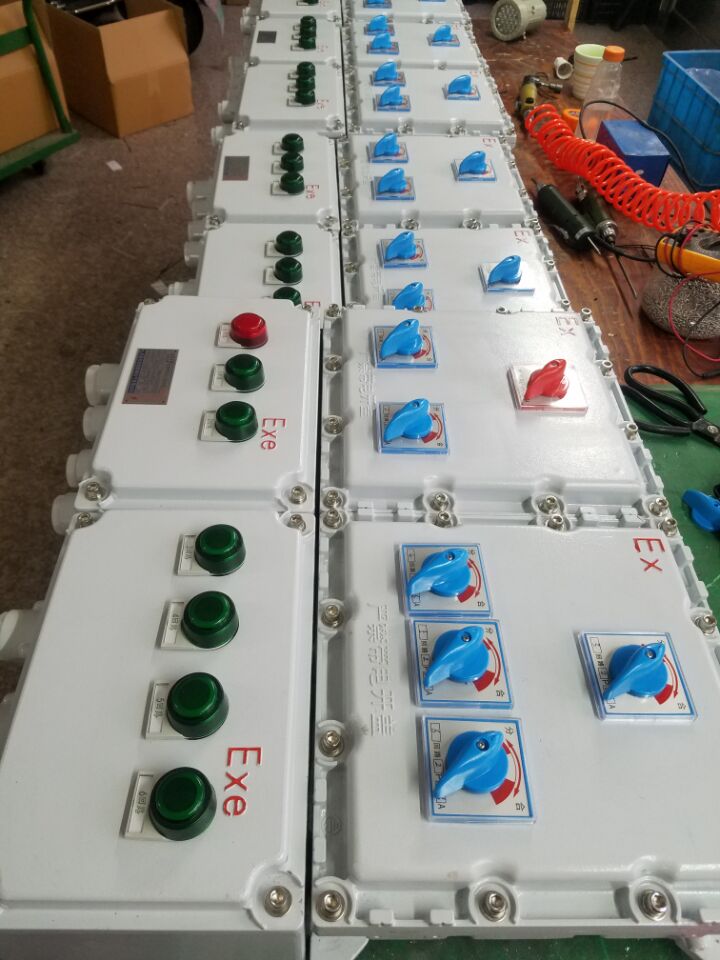

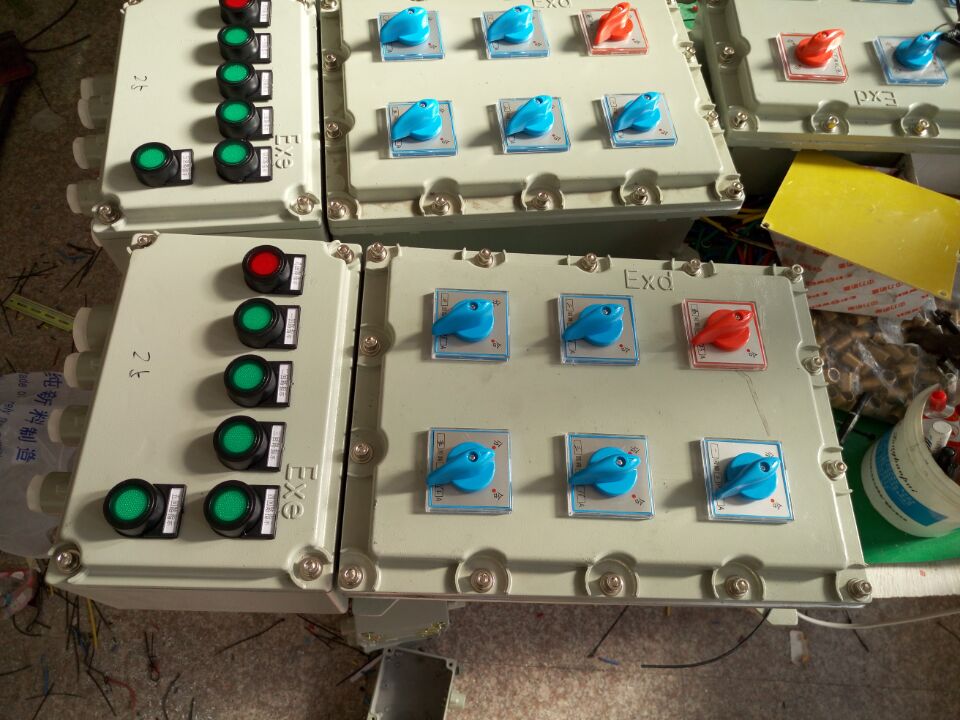

桐城市铸铝合金防爆配电箱BXM59-5 化工厂室内挂式安装产品特点
1、本产品为隔爆型结构，钢板焊接外壳，表面静电喷塑；
2、内装高分断小型断路器或塑壳断路器、交流真空接触器、电动机保护器、电压表等元件，具有过载、短路、欠压、缺相、漏电等保护功能。
3、进出线均采用无火花型防爆插接装置，并有明确的设备位号指示板，指示板采用304不锈钢板折弯成形，抛光处理，外形美观大方实用。
4、隔爆面采用特殊的加工手段，嵌入耐油老化硅胶“0"形密封圈，使箱体防护等级达IP65，以解决传统隔爆箱户外使用进雨水的难题，取缔传统采用防雨罩防雨复杂而无效的措施。
5、所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
6、具体功能及外形可根据用户要求特制。
桐城市铸铝合金防爆配电箱BXM59-5 化工厂室内挂式安装适用范围
1、1区、2区危险场所；
2、IIA、IIB、IIC类，温度组别为T4的爆炸性气体环境；
3、适用于可燃性粉尘场所；
4、户内、户外均可。
桐城市铸铝合金防爆配电箱BXM59-5 化工厂室内挂式安装主要参数
防腐等级WF1
额定电流（A）10-400
额定电压（V）20/380
防爆标志2ExdIIBT4
支路数4、6、8、10、12
防护等级 IP65
厂家使用与维修
1、将配电箱安装固定好，将进出线腔盖打开，把电缆通过引入装置接至接线端子相应标记上(若螺钉丢失应按同样长度更换，不得加长)，接好内外接地线，检查无误后合上盖，用紧固件紧固，并把压紧螺母旋紧使电缆密封，以确保防爆性能，完毕后即可使用。
2、配电箱不得随意拆卸，维修时先断开前级电源后，才能开盖维修，维修时不得损坏隔爆面，维修后隔爆接合面清理后涂204-1防锈油，接线腔盖上密封胶垫不得损坏并将盖合好，各部位螺栓(钉)紧固后才能使用。
3、配电箱应定期检查，如发现零件损坏，厂方可提供零配件。5. 4 配电箱安装倾斜度不超过5°。
4、配电箱应使用在户内，若用在户外必须采取防雨措施，以防雨水侵入。
