一、概述

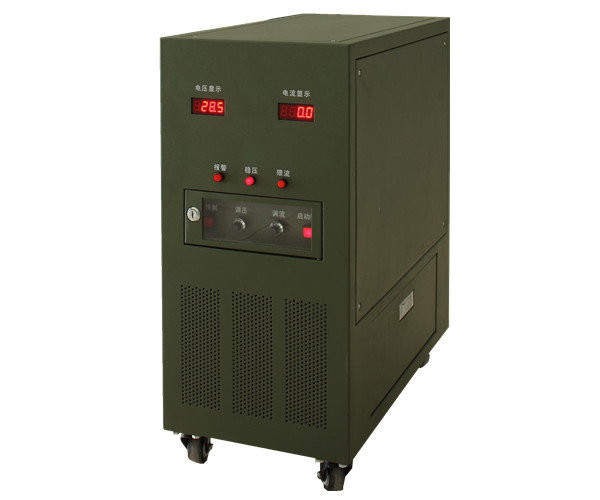

270V航空直流电源是我公司专门为新一代战机及机载设备供电而设计制造的高压直流电源；产品规格具备从50A～500A多个不同等级，满足不同需求的应用场合。最大的特点在于电源采用模块化设计，可冗余输出供电，提高供电可靠性。采用电压模式PWM控制和IPM高频全桥变换技术，动态响应快，过流能力强，输出纹波低。具有体积小，重量轻，噪声低，效率高，操作简单等优点。本产品符合国军标GJB 181A-2003《飞机供电特性》、GJB 572-88《飞机地面电源供电特性及一般要求》以及民用航空行业标准MH/T 6018-1999《地面静态电源》的要求。
二、 执行标准
GB/T3859.1-1993 半导体变流器基本要求的规定
GB/T3859.2-1993 半导体变流器应用导则
GJB181A-2003 飞机供电特性
GB/T13422-1992 半导体电力变流器电气试验方法
GJB151A-1997 军用设备和分系统电磁发射和敏感度要求
GJB152A-1997 军用设备和分系统电磁发射和敏感度测量
GB/T13384-1992 机电产品包装通用技术条件
GB4208-1993 外壳防护等级（IP）代码
HB6184 飞机地面电源连接器
ISO6858 飞机地面支援电源一般要求
三、产品特点
1. 输出具有截流功能；
2. 可选配飞机闭锁供电控制功能；
3. 电缆压降自动补偿功能，解决因线缆过长造成的负载端电压下降问题；
4. 模块化设计，灵活多变的组合方式，提高市场的快速响应能力；
5. 软硬件结合的独立保护设计，确保用电设备完好及操作人员安全；
6. 独有故障诊断功能，大幅度缩短电源维护时间；
7. 所有电路板均为自行设计、研制，通过各种环境应力试验；
8. 智能化操作显示面板，具有故障类型判断和指示功能；
四、主要用途：
新型军机和机载设备供电；
飞机外场检修和维护；
飞机模拟测试；
航空航天、车辆舰船等国防场所特种直流测试和供电；
其它一切需要使用直流电源的场合。
五、技术参数
|
输入电源 |
三相四线制 380V±10% 50Hz/60Hz±5Hz |
|
|
输 |
电压 |
270VDC，可调电压：DC230V~310V |
|
电流 |
Imax=50A~200A，可调电流：30%~105% Imax |
|
|
直流畸变系数 |
≤0.0037（阻性负载） |
|
|
电压允许误差 |
±1% |
|
|
显示电压表 |
四位数字电压表，分辨力0.1V |
|
|
显示电流表 |
三位半数字电压表，分辨力0.1A |
|
|
过载能力 |
最大限流值约为105%额定电流值 |
|
|
自动保护功能 |
输出过压、过流、模块过热及短路 |
|
|
源电压效应 |
≤0.5% |
|
|
负载效应 |
≤1% |
|
|
整机效率 |
≤85% |
|
|
可闻噪声 |
≤65dB |
|
|
绝缘测试 |
DC500V,输出对外壳≥7M |
|
|
耐压测试 |
输入对外壳AC1500V/1分钟无飞弧击穿现象 |
|
|
工作环境 |
温度：-10℃～40℃；湿度：10～90%（非凝结状态） |
|
六、型号规格
|
HZDY270V 10A |
|
HZDY270V 30A |
|
HZDY270V 50A |
|
HZDY270V 100A |
|
HZDY270V 150A |
|
HZDY270V 200A |
|
HZDY270V 300A |
|
HZDY270V 500A |
|
HZDY270V 1000A |
|
HZDY270V 1500A |
|
HZDY270V 2000A |
