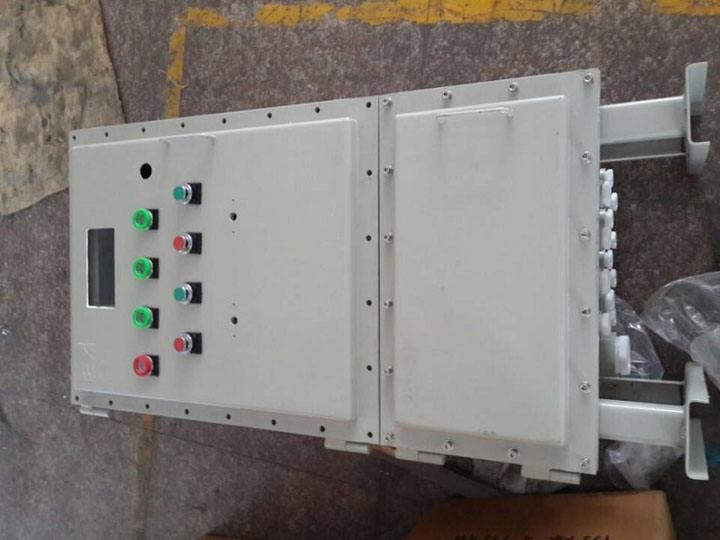

产品特色 11kw风机防爆变频调速箱
1、电动机变频调速箱可通过改变其输出频率来调节普通三相异步电动机的转速，以迭到生产工艺的要求，或实现节电的目的，节电率可迭30％-60％，也可作为电动机软起动控制器，也可通过传感器，变送器等控制电路组成闭环调速系统。
2、安装操作简单，起动平衡无冲击电流（软起动）I电源容量大大降低，功率因数稳定，同时具备故障显示等各种功能。
3、由于调速变频器的核Jb器件是单片微机，因此具有很强的功能：
二、性能特点 11kw风机防爆变频调速箱
1、过电流保护、短路保护、过电压保护，欠电压保护、瞬时停电保护和断相保护；
2、可数字显示或指示或指针显示频率、转速以及负载率或电流等；
3、可手动调节频率，可设定转速按时问变化的工艺曲线。也可由DCS系统给出信号来控制其频率；
4.速箱本产品调速变频器为进口元件。柜内还装有电流表、电压表、自动空气开关，指示灯、交流接触器，工频变频转换开关夏起动，停止按钮等。可根据不同用户的工艺要求设计，选择器件及配制各种适当的操作方法；
5、钢管或电缆布线均可；
6、符合GB3836-2000、IEC60079标准要求。
工作原理? 11kw风机防爆变频调速箱
主电路是给异步电动机提供调压调频的电力变换部分，，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的，其直流回路滤波是电感。 它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
（1）整流器：最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
（2）平波回路：在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
（3）逆变器：同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。
（3）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
（4）速度检测电路:以装在异步电动机轴机上的速度检测器（tg、plg等）的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
