工作原理?

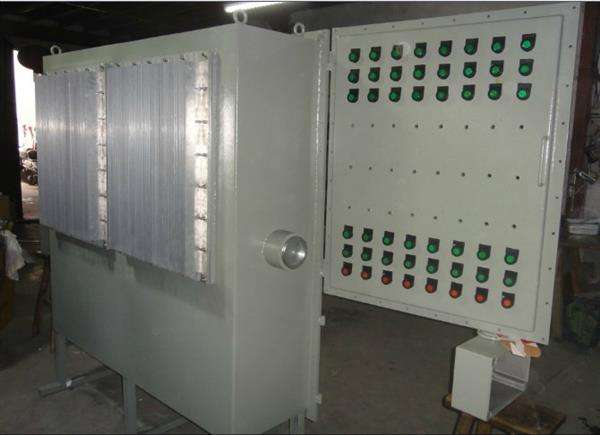

防爆变频器控制箱
主电路是给异步电动机提供调压调频的电力变换部分，，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的，其直流回路滤波是电感。 它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
（1）整流器：最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
（2）平波回路：在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。
（3）逆变器：同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。
控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。
（3）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
（4）速度检测电路:以装在异步电动机轴机上的速度检测器（tg、plg等）的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
产品特点防爆变频器控制箱
1.可数字显示或指示或指针显示频率、转速以及负载率或电流等
2.可手动调节频率,可设定转速按时间变化的工艺曲线。也可由DCS系统给出信号来控制其频率。本产品调速变频器为进口元件。柜内还装有电流表、电压表、自动空气开关、指示灯、交流接触器、工频变频转换开关及起动、停止按钮等。
3.过电流保护,短路保护、过电压保护、欠电压保护、瞬时停电保护和断相保护；
4.外壳采用Q235钢板成型，表面经高速抛丸后粉末静电喷塑，外形美观；
5.所有紧固件均采用抗强腐蚀的304不锈钢材质
订货须知： 防爆变频器控制箱
1、须说明防爆变频控制柜型号规格如：BQD；
2、须注明安装方式如壁挂式代号为'G',立柱式代号为'L';
3、外壳尺寸或由我公司根据元件数量及参数来选择，如要配防雨罩请注明；
4、如须接线请提供接线图或说明，本公司默认为不接线不放端子不加接线箱。
运输及售后说明：
1、本产品外壳为钢板焊接材质重量比较大建议用物流。由于是委托第三方运输，用户在提货时请查检有无破损如有须在第一时间与我公司联系，过后视情况协商或有用户重量购买。
2、本产品自出厂之日起一年之内如出现产品质量问题免费更换元器件，如是其它原因造成的损坏公司收取相关成本费。
3、如是用户订单出错造成产品与现场城求不符，或须增加元件所产生的费用有用户承担，如是我公司造成免费重做。
