一、平三通G3/4防爆接线盒用途
防爆接线盒适用于IIA,IIB类，T1-T6气体环境内，用于交流50HZ电压至380V，电流至20A的照明电力及控制线路，用于电缆布线，也可以用于食用单绝缘线或电缆的钢管布线，具有吊盖的接线盒，还可通过布线的钢管直接吊防爆灯具。

二、平三通G3/4防爆接线盒工作条件
防爆接线盒应在下列条件下可靠工作：
1、大气压力：80-110KPa
2、周围环境温度为-20°C-+40°C
3、周围空气相对湿度不95%、（+25°C时）
4、在无显著摇动和冲击震动的地方
5、在无破坏金属与绝缘的气体和蒸汽的环境中
6、在无滴水或液体侵入的地方
7、污染等级：3级
8、安装类别：II类

三、平三通G3/4防爆接线盒结构要求
1、防爆接线盒外壳采用铸铝合金ZL102制造，其抗拉强度不低于120MPa,含镁和钛总量不大于7.5%（重量比）
2、防爆接线盒的电气间隙不小于6mm，爬电距离不小于12.5mm。
3、防爆接线盒外壳显著出应设置清晰的永久性凸纹标志，隔爆型为“EXdIIBT6Gb”和“严谨带点开盖”
4、防爆接线盒与外部电路连接的连接件（接线端子）应符合GB3836.3要求
5、防爆接线盒外壳上的紧固件的表面应采用镀锌纯化处理或采用不锈钢材料，且应有防止松脱的措施。
6、防爆接线盒金属制造的零部件应可靠涂复。
7、防爆接线盒接合面采用橡胶密封衬垫结构处理
8、防爆接线盒应设内外接地连接件、
9、防爆接线盒外壳防护等级IP65或IP66
10、防爆接线盒外壳表面喷塑，应均匀，光亮，无划痕，脱落等现象，内表涂1321耐弧漆

四、平三通G3/4防爆接线盒性能要求
1、防爆接线盒的绝缘应能承受交流50HZ
2、防爆接线盒在通以额定条件下，增安型接线端子温度不超过80℃。接线盒外壳表面允许最高温度不超过80℃。
3、防爆接线盒的密封圈和密封衬垫均采用IRHD国际硬度45-55度的耐油橡胶制成，并能承受GB3836.1中的耐热耐寒试验。
4、防爆接线盒外壳应能承受质量为1Kg重物的下落高度为0.7/m的冲击试验，其结果以无结构损坏或可能影响隔爆性能的永久变形为合格。

五、平三通G3/4防爆接线盒注意事项

1、引入口螺纹形式为管螺纹，也可根据用户要求定制；
2、常规供货时，吊盖引入口与客体引入口螺纹规格一致，如有特殊要求订货时请注明；
3、订货时，请在型号后明确注明所需产品的防爆型式。
例：1.若需订购防爆接线盒，引入口规格为G3/4"、二平、ⅡC级产品，则订货号为“AH-G3/4二平（ⅡC）”;
2.若需订购防爆接线盒，引入口规格为G1/2"、三吊、增安型产品，则订货号为“AH-G1/2三吊（e）”;
3.若需订购粉尘防爆接线盒，引入口规格为G1"、四平，则订货号为“AH-DIP-G1四平（ⅡC）”;
英制接头
管螺纹G1/2-通径DN15-电缆外径φ7-φ10
管螺纹G3/4-通径DN20-电缆外径φ10-φ14
管螺纹G1-通径DN25-电缆外径φ14-φ18
管螺纹G1-1/4-通径DN32-电缆外径φ15-φ23
管螺纹G1-1/2-通径DN40-电缆外径φ18-φ30
管螺纹G2-通径DN50-电缆外径φ25-φ38

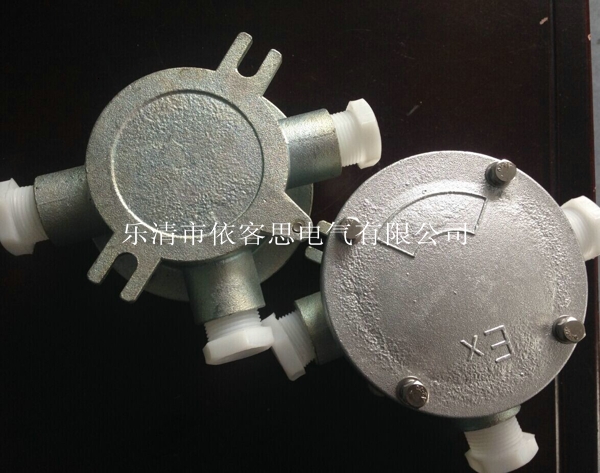

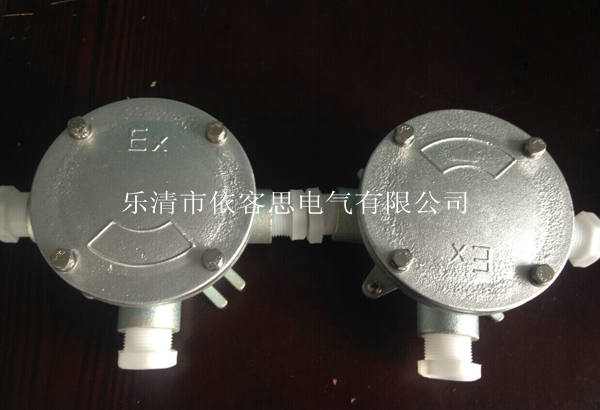

平三通G3/4防爆接线盒
