概述：

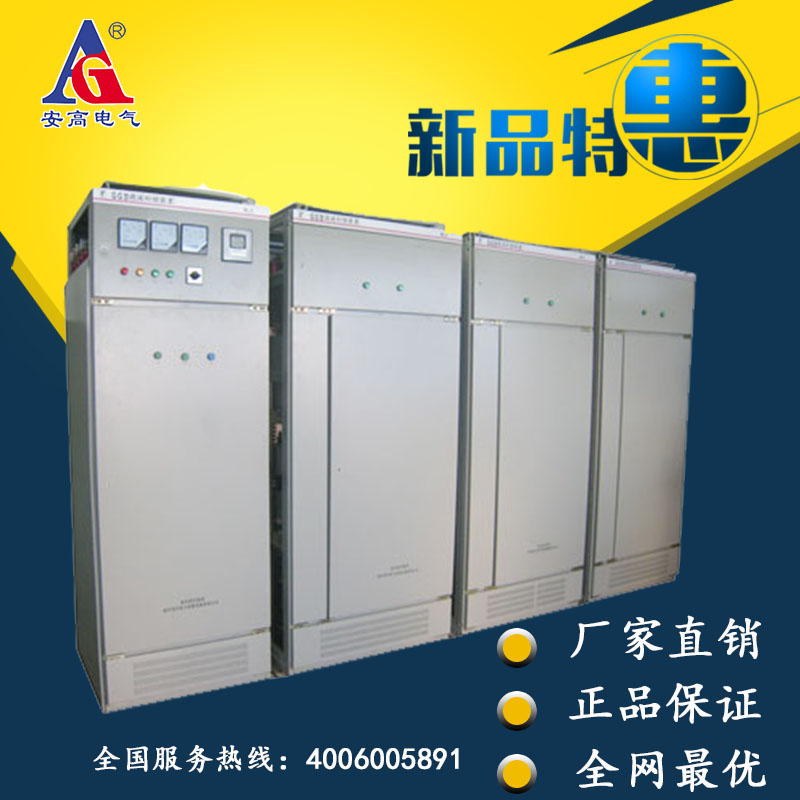

工业设备中，各种电力电子设备和其他非线性负荷接入电网，电网谐波水平不断升高。谐波导致的各种问题日益突出，受到供用电双方的高度重视。对电力系统谐波进行治理刻不容缓。无源滤波补偿装置由于技术成熟、简单有效、价格较低等优点得到广泛应用。德创TSF系列无源滤波补偿装置是采用LC串联谐振方式构成低阻抗谐波分流支路，通过并联分流实现谐波滤除的谐波治理设备，并可实现谐波治理与无功补偿一体化，具有性价比高的突出优点。德创TSF系列无源滤波补偿装置均针对用户配电系统与负荷特征，采用计算机模拟分析技术与计算机辅助参数优化技术专门设计，可实现与用户系统的最佳配合，并取得优良性价比。该系列产品控制系统基于DSP和CPLD等新型高速集成控制芯片的专用控制器，采用基于无功和谐波分析的补偿参数的自适应调节控制算法，控制快速准确，可实现无功补偿、谐波滤除、谐波共振抑制等指标综合优化控制。安高TSF系列无源滤波补偿装置可广泛应用于冶金、工、机械制造、矿山、油田等各类工业企业的电力谐波治理。
型号说明：
工作原理：
无源滤波补偿装置的主回路原理图（谐波流向图）和谐波等效电路如下所示。由滤波电容器与电抗器串联构成一个或多个串联谐振滤波支路，分别谐振于需要滤除的主要谐波频率，各滤波支路均与谐波负载并联，对负载谐波电流构成分流支路。
产品说明：
1、针对用户配电系统与负荷特征专门设计，实现最佳配合。
2、基于 DSP 和 CPLD 等新型高速集成控制芯片的控制器，控制快速准确。
3、基于无功与谐波分析的补偿参数的自适应控制技术，实现无功补偿、谐波滤除、谐波共振抑制等指标综合优化控制。
4、零电压投切：采用大功率晶闸管过零点投切技术，实现零电压投入、零电流切除，无涌流、无冲击。
5、快速动态响应：快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤20ms。
6、智能化管理：以负载的实时无功功率为投切物理量，应用瞬时无功控制理论，在10ms内完成数据采集、计算和控制输出。可实现远方遥测、遥信、遥调。
7、装置具有多种保护功能：过电压低电压保护，短路和过流保护，超温保护、断电保护。
8、装置显示内容：电压、电流、无功功率、有功功率、功率因数等11种参数。
9、单调谐滤波补偿回路电容器采用Y接法。
