分散机防爆控制箱装正泰电机保护器防爆箱_BQC-9

分散机防爆控制箱装正泰电机保护器防爆箱

BQC□系列防爆磁力起动器（以下简称起动器），用于II类、B级或C级,T4组及以下级别组别的含有爆炸性气体混合物的危险场所中，作为控制交流50Hz、额定电压至380V、额定工作电流至100A、控制功率至50KW的三相异步电动机的起动、停止、换向，并具有过载、短路保护。
1． 2工作条件
a．海拔不超过2000米；
b．周围环境温度为-20℃~+40℃；
c．周围空气相对湿度不大于90%（+25℃时）；
d．在无显著摇动和剧烈冲击振动的地方；
e．在无破坏金属和绝缘的腐蚀性气体的地方；
2、结构与特点
2． 1型号含义
BQC □ - □ □
N为可逆
额定电流
设计序号
粉尘防爆磁力起动器
2．2主要技术参数见表：
型号
额定电流（A）
控制电动机功率（KW）
防爆标志
220V
380V
BQC□-10（N）
10
2.2
4
ExdeIIBT4
ExdeIICT4
ExdIIBT4
BQC□-20（N）
20
3
5.5
BQC□-40（N）
40
4
7.5
BQC□-60（N）
60
5.5
11

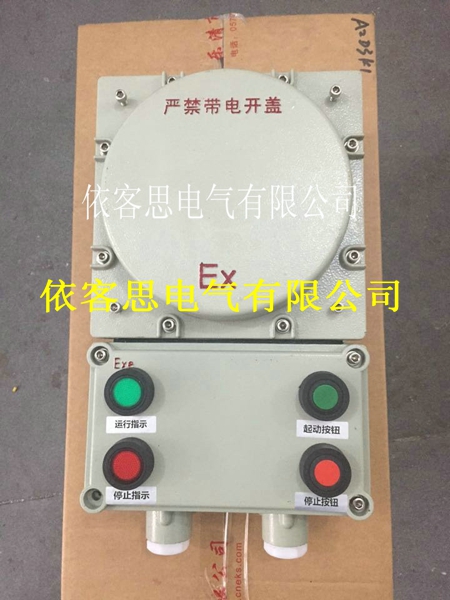

发货参考图：

风机/电机/水泵一控一防爆磁力控制箱
防爆磁力启动器内装什么
防爆磁力启动器内装交流接触器，热继电器，自复位万能转换开关
以及控制按钮，带总开关时还装有高分断小型断路器；可控制交流50HZ
380V三相异步电动机的直接起动停止，并具有过载和断相及失压保护；
风机/电机/水泵一控一防爆磁力控制箱参数
产品型号额定电压额定电流热继电器整定电流调节范围控制电机功率防爆标志引入口规格适用电缆外径防护等级
BQC-9/□ 380V 9A 7~10A 4kW Exde Ⅱ BT6
Exde Ⅱ CT5/T6 G3/4″
G1″ φ10~φ14
φ12~φ19 IP54
*IP55
BQC-12/□ 12A 9~13A 5.5kW
BQC-18/□ 18A 12~18A 7.5kW
BQC-25/□ 25A 17~25A 11kW
BQC-32/□ 32A 20~32A 15kW G1 / 4″ φ15~φ25
BQC-40/□ 40A 28~45A 18.5kW
BQC-9/□ N 9A 7~10A 4kW G1″ φ12~φ19
BQC-12/□ N 12A 9~13A 5.5kW
BQC-18/□ N 18A 12~18A 7.5kW
BQC-25/□ N 25A 17~25A 11kW
BQC-32/□ N 32A 20~32A 15kW G1 / 4″ φ15~φ25
BQC-40/□ N 40A 28~45A 18.5kW

风机/电机/水泵一控一防爆磁力控制箱分类
3.1.1 起动器按功能可分为两类：单向控制和可逆控制。
3.1.2 起动器按电流可分为：9A、12A、16A、25A、32A、40A、50A、65A。
3.2 型号含义
B Q C □- □ □

N：可逆
额定工作电流
61为ⅡB类、62为ⅡC类
电磁
起动器
防爆
3.3 基本参数
3.3.1 起动器的基本参数应符合表1的规定
3.3.2 起动器的防爆标志BQC61为ExdeⅡBT4,BQC62为ExdeⅡCT4
3.3.3 起动器适用于以下额定工作制

可控设备：
水泵、排水泵、电机、变频器
功率：0.97KW、1.5KW、2KW、5.5KW、7.5KW
控制方式：远程、就地、现场、两地
材质：铝壳、钢板、不锈钢、工程塑料
等级：ExdIIBT4 dipa21t4/t6
