防爆操作柱A:按钮,B（电流表，电压表，频率表，转速表），C带灯按钮，D指示灯，K转换开关，R电位器
防爆操作柱材质：铝合金，不锈钢，钢板焊接

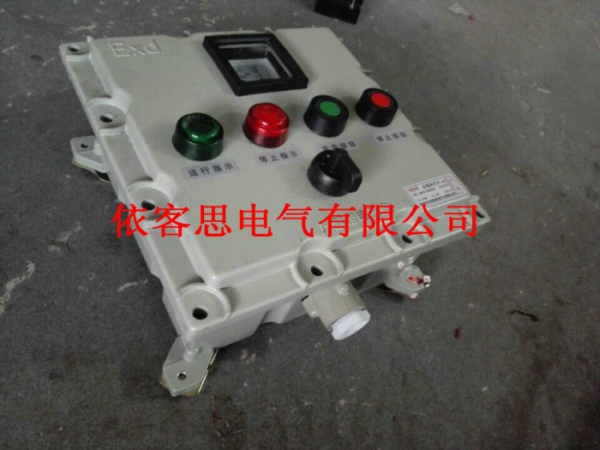

EXdIIBT6防爆操作箱BEC56-A2D2K1B1G
适用范围
1适用于爆炸性气体环境1区、2区；
2适用于可燃性粉尘环境20区、21区、22区；
3适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
4适用于温度组别为T1～T6的环境；
5适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境特点
EXdIIBT6防爆操作箱BEC56-A2D2K1B1G
技术特点
1.采用ZL102铝合金压铸成型，表面高压静电喷塑，不锈钢外露紧固件
2.内装万能转换开关、按钮、电流表、指示灯
3.转换开关有30多种功能可由用户自由选择
4.万能开关操纵机构经过优化设计,可以自动找正,能保证转动灵活,无卡滞现象
5.电流表量程由用户指定
6.钢管或电缆布线均可
7.产品出厂铭牌上只体现总单元内容,名分单元代号为订货参数
8.安装方式：立式或挂式
EXdIIBT6防爆操作箱BEC56-A2D2K1B1G
技术参数
1防爆标志：ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6
2额定电压：AC380V/220V/50HZ
3防护等级：IP54 IP55（IP65）
4防腐等级：WF1
5螺纹规格：DN20 /G3/4;
指示灯电压代号：
A：AC/DC 12-36V B:AC/D8-100V
C：DC220V D：AC220-380V
指示灯颜色代号：
R：红色 G：绿色
Y：黄色 W：白色
按钮触头式代号：
I：一常开一常闭
II：二常开
III：二常闭
电流表精度及规格：
1.5级/0.1A 0.5A 1A 1.5A 3A 5A 7.5A 10A
注：接次级电流5A的外附电流互感器，本电流表
为过载表，过载电流为5倍，也可根据要求提
供3倍或2倍过载的电流表，有特殊要求请说明。
电压表精度及规格：
1.5级/30V 50V 75V 100V 120V 150V 200V
250V 300V 400V 450V 600V 450V-450KV
