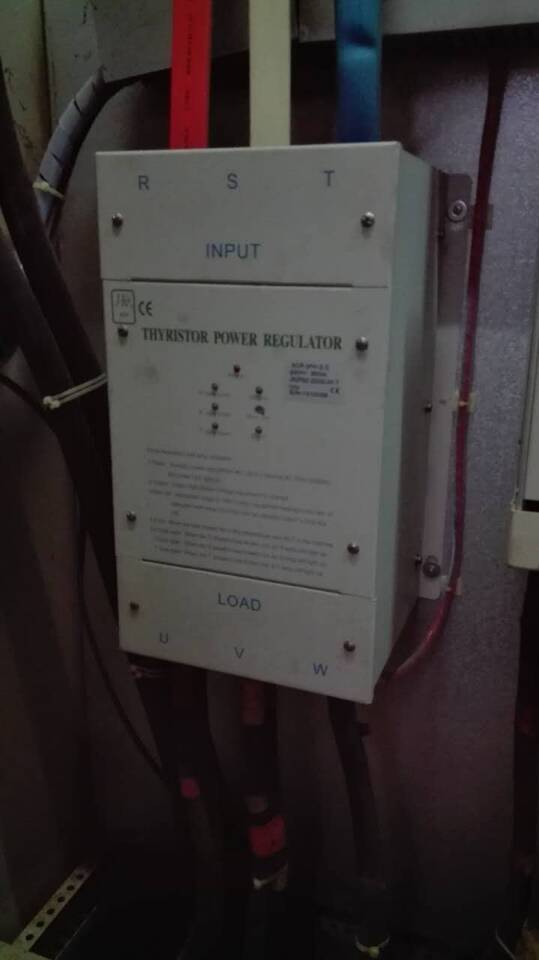

产品名称 : 台湾JK积奇低谐波系列SCR电力调整器

产品型号 : JK3PSL-XXXXX, JK2PSL-XXXXX

一、产品说明：

1.采用比例式输出，谐波低于5%，达到台电IEEE519的严格要求规范。

2.应用于恒温恒湿加热系统需低谐波环境。

3.本控制器之保护装置: (1)来源电欠相。 (2)保险丝断线检知。 (3)本控制器散热片超温保护。 (4)异常输出接点，提供远端监控使用，接点容量240VAC/5A。

4.本控制器具有CE国际安全认证之标准。

5.具有RST各相保险丝断路指示灯，并提供异常输出接点，可做系统紧急控制之用。

6.冷却风扇动作具有温度控制，当散热片温度55度时工作，45度时停止，可提高风扇寿命2-3倍。

7.使用低谐波SCR电力调整器，可以减少使用主动式滤波器或被动式滤波器的安培数，主动式滤波器市价大约1安培5000-8000元不等，使用低谐波SCR电力调整器1安培只要主动式滤波器的1/20价格。

二、功能说明：

  低谐波系列SCR电力调整器，可以让电力品质提高，降低总谐波失真率，让生产的产品良率增加，降低生产成本。

Q: 何谓谐波?

A: 一波形频率为基本波形频率的数倍，而基本波与谐波的合成波称为失真波，理想上电力系统只供应纯基波成份之无污染正弦波形，其电源频率为60Hz (50Hz)一种，但现代诸多工业或信息设备均为非线性负载，其负载电流波形并非正弦波，畸变的波形中可被分析出许多数倍于基波频率的成份，这些基频以外交流周期性波形即称为谐波。若其频率为基波的n倍，则称为n次谐波。

三、规格说明：

1.主电源电压: AC 220V 380-480V ±10%

2.辅助电压: AC 220V±15% 50/60Hz

3.额定电流: 25A 35A 50A 60A 80A 100A 125A 160A 180A 200A 225A 250A 300A 350A 400A 600A 750A

4.工作频率: 47-63Hz

5.输出方式: 比例式输出

6.输入控制讯号: 4-20mA, 0-5V, 1-5V, 0-10V, 2-10V.

7.输出电压范围: 0-100%

8.使用环境: -10度-50度 湿度 90%RH以下

9.绝缘阻抗: 20 MΩ 以上(电源与外壳间)、 20 MΩ 以上(输入信号与外壳间)

10.耐压强度: 电源与外壳间 2500VAC/1分钟、电源与输入信号 1000VAC/1分钟

四、型号规格：

1、三相三线系列

JK3PSL-22025, JK3PSL-22035, JK3PSL-22050, JK3PSL-22060, JK3PSL-22080, JK3PSL-22100, JK3PSL-22125, JK3PSL-22160, JK3PSL-22180, JK3PSL-22200, JK3PSL-22225, JK3PSL-22250, JK3PSL-22300, JK3PSL-22350, JK3PSL-22400, JK3PSL-22600, JK3PSL-22750，JK3PSL-48025, JK3PSL-48035, JK3PSL-48050, JK3PSL-48060, JK3PSL-48080, JK3PSL-48100, JK3PSL-48125, JK3PSL-48160, JK3PSL-48180, JK3PSL-48200, JK3PSL-48225, JK3PSL-48250, JK3PSL-48300, JK3PSL-48350, JK3PSL-48400, JK3PSL-48600, JK3PSL-48750

2、三相二线系列

JK2PSL-22025, JK2PSL-22035, JK2PSL-22050, JK2PSL-22060, JK2PSL-22080, JK2PSL-22100, JK2PSL-22125, JK2PSL-22160, JK2PSL-22180, JK2PSL-22200, JK2PSL-22225, JK2PSL-22250, JK2PSL-22300, JK2PSL-22350, JK2PSL-22400, JK2PSL-22600, JK2PSL-22750，JK2PSL-48025, JK2PSL-48035, JK2PSL-48050, JK2PSL-48060, JK2PSL-48080, JK2PSL-48100, JK2PSL-48125, JK2PSL-48160, JK2PSL-48180, JK2PSL-48200, JK2PSL-48225, JK2PSL-48250, JK2PSL-48300, JK2PSL-48350, JK2PSL-48400, JK2PSL-48600, JK2PSL-48750
