双转换与互动式UPS电源在采购过程中要求具备的资质条件
    一、估算UPS电源的功率
根据微机及其外部设备的用电功率，算出设备的总用电量。总用电量乘以安全系数，就是UPS电源的估算功率，安全系数一般取1.2-1.3为宜。
二、国产和进口UPS电源的选择
在国产和进口UPS电源的选择冲，一般建议选用国产UPS电源。近几年来，国产小型UPS电源在质量上有很大的提高。选用国产小型UPS电源，一方面是对本国经济和技术发展的支持，另一方面在维修上有很大的方便，如备件比较齐全，维修能力和维修速度比较满意。进口UPS电源一般质量比较好，但是由于维修技术和备件存在困难，一旦发生故障，往往不能及时修复，长期搁置不能使用。国产UPS电源在工作性能方面，是比较符合国内供电情况，如某些型号的U、UPS电源输入电压范围比较宽，有稳压输出功能，适应我国某些供电条件差的环境。申国人民银行电子化工程建设，提出采用国产UPS电源的方针，无疑是开了个好头。
三、在线式和后备式UPS电源的选择
选用在线式还是后备式UPS电源，应根据微机设备的需要和经济条件来定。如果经济条件好可选在线式UPS电源;如果经济条件差，但又不影响微机正常运行，后备式UPS电源也是可以选取的。
四、长时间供电和短时间供电UPS电源的选择
在长时间供电UPS电源和短时间供电UPS电源的选择上，主要是看经济条件和使用的需要。经济条件好，可选用长时间的UPS电源，否则可以选短时间UPS电源外加小型发电机组作备用电源。
五、了解UPS电源使用场地的供电状态
在选型UPS电源之前，要了解UPS电源使用场地的供电状态。一般UPS电源对市电输入的要求是:输入电压38OV±10%、220V±10%;频率50±0.5Hz。如果使用场地供电状况低于这个标准则应另选输入范围宽的UPS电源，也可以在UPS电源前端加置稳压电源或者电压调节装置。
六、选用后备式UPS电源应注意的问题
在选用后备式UPS电源时，应特别注意电源的切换时间。切换时间，主要反应在UPS电源的切换时间和微机对切换时间的要求。如果选择不当，在市电停电时还会造成微机停机，起不到UPS电源的作用。
七、选用进口UPS电源应注意的问题
有些进口UPS电源输入输出的接线方式与我国不同，在选用时应注意改进的方法。美国的UPS电源，如保时(PulSe)，爱克赛(EXIDE)等型号UPS电源输入输出的接线方式和我国标准相反。简单地说，我国单相供电是左零右火，而美国则是左火右零。另外，还要注意到美标插座插头的样式和我国也不一样。请见图3-12所示。
在美国国家标准插头插座改为我国国家标准插头插座时，应注意内部的接头关系，不能简单地调线。

山特UPS全国总经销

提高建筑电气设计的可靠性和经济性

摘要　　本文对建筑电气设计中电气设备的初期投资与运行费用如何达到经济合理，进行了讨论，并提出了建议。

关键词电气设备 初期投资与运行费用 经济合理

合理设计建筑电气的各个系统和运用先进的电气设备对满足建筑功能要求及节约基建投资是极为重要的。在实际的设计中，往往由于设计的周期短、时间紧、任务重，而对设计的经济性忽视，致使在建筑初期电气设备投资的浪费。建筑电气设计的经济性就是电气设备的初期投资与运行费用达到经济合理。现在建筑电气设计分为强电与弱电两个部分，下面就分别从这两个部分来讨论建筑电气设计初期投资的经济性。
1 强电部分
强电部分的设计主要包括高压配电系统、低压配电系统、动力照明干线系统、配电箱系统和导线电缆的敷设等，这一部分设计的基本要求是可靠性、灵活性、安全性。
可靠性——根据用电负荷的等级，保证在各种运行方式下提高供电的连续性，力求可靠供电。
灵活性——主结线力求简单、明显、没有多余的电气设备；投入或切除某些设备或线路的操作方便。这样就可以避免误操作，又能提高运行的可靠性，处理事故也能简单迅速。灵活性还表现在具有适应发展的可能性。
安全性——保证在进行一切操作切换时工作人员和设备的安全，以及能在安全条件下进行维护检修工作。
通常在设计中只要满足规范的要求就基本上能满足上述三点要求，但经济性同样是设计电气各系统的重要原则。考虑经济问题时，必需从整个建筑的全局出发，根据建筑本身的特点，经济合理地设计电气的各系统，然而可靠性与经济性二者之间既有矛盾的一面也有统一的一面，如果过分强调可靠性，以配电系统为例，大部分设备由变配电所低压母线放射式供电，势必造成设备增多，投资增大，导致不必要的浪费，使经济性下降；如果过分强调经济性，减少设备，简化结线，就必然会影响可靠性，当发生事故时会造成较大面积的停电，从而又会带来损失，可见这样的结果是不但降低了可靠性，同时经济性也降低。因此在处理这些矛盾时，应当先满足可靠性的同时再提高经济性。
高压配电系统是一个工程配电的源头，因此这一部分的经济性主要体现在不出现故障，造成整个工程断电，选用合格可靠的产品。
低压配电系统这一部分是一般民用建筑电气设计的核心部分。低压配电系统一般是由树干式配电与放射式配电相结合而构成的，同样一栋建筑采用同一层次的产品，由于设计系统的不同，会产生很大的价格差，直接影响到基建的初期投资，这里包括系统的构成与设计时计算系数的选用。怎样才能使系统既经济又安全可靠呢？我们试举一例，假设某一栋高层公共建筑采用二路高压进线，采用二台变压器，并且在本建筑内含有水泵房、冷冻机房，我们通常做法是高压采用单母线分段运行手动联络（自动联络或不联络）；低压为母线分段运行，联络开关设自投自复、自投不自复、手动转换开关，自投时应自动断开非保证负荷，以保证变压器正常工作，主进开关与联络开关设电气联锁，任何情况下只能合其中的两个开关，并且为避免动力负荷的启动干扰照明负荷，通常一台变压器的低压出线主要供给照明负荷，而另一台变压器的低压出线主要供给动力、空调负荷。如何设计能降低电气设备的成本呢？可以从两个方面解决，第一减少低压柜的出线回路，第二在设计的过程中选择好需要系数、同时系数以及功率因数，下面就分别从这两个方面讨论：
（1）减少低压柜的出线回路
当我们做一个工程的电气设计时，首先将负荷的种类和位置确定，将同一区域内相同性质的负荷，由低压母线馈出的一个回路供电，这里的同一区域可以是同一层内，也可以是不同楼层但轴线位置相同的区域，这样做可以减少低压柜的出线回路，减少低压柜的台数，降低设备成本，缺点是当出线端故障或馈电回路检修时会造成大范围的断电。然而此种情况在现实中发生的可能性非常低。例如我们在实际生活中的住宅楼一年或者更长时间基本上不停电，而这种住宅楼的部电源进线大部分都是大容量的单回路供电的，而且现在电气设备的性能越来越好，通常在不出现电气故障的情况下是免维护不用检修的，因此在非重要负荷采用大容量回路出线是可行的，也是降低电气设备成本的有效方法。
（2）正确选择需要系数、同时系数以及功率因数
为什么这几个系数要提到呢？因为它们直接影响到一栋建筑电气设备的投资。功率因数选用是否准确直接影响到计算电流，从而影响电缆（导线）、保护开关的大小；需要系数选用是否准确亦直接影响到计算电流，从而影响电缆（导线）、保护开关的大小；同时系数取值还直接影响变压器大小的选择，若取值偏大而选择大容量变压器时，会造成将来变压器运行时损耗的增大。因此在实际的设计中一定要调查研究在实际中同类设备运行时的情况，合理选用计算系数。我们在深圳时曾遇见这样一项工程，8万平米高档公寓，设计选用4台1250kVA干式变压器，而实际建成以后，由于入住率低，甲方只用一台500kVA的变压器带所有的负荷，这本身就反映出设计时计算系数取得保守偏大。在我们做设计时要考虑发展前景，留有余量，但这些年的发展过程中，随着建筑智能化水平的提高，电量并没有大幅上升，因为楼宇自控的调节、节能产品的选用、电能浪费的减少以及智能化水平的提高大部分是由计算机来实现的，对用电量的需要很低，因此我们在设计中尽量取低一点的系数。

2 弱电部分
随着建筑智能化水平的提高，弱电部分的系统增加很多，弱电设备占基建投资的比率也越来越高，因此设计好弱电的各个子系统，对节约投资提高智能化水平是有重要意义的。
弱电部分的各个系统中，楼宇自控系统是由设计院按甲方及规范要求提出进入BAS监控或监视的点，并且在设计中预留BAS控制器之间的管线。控制器至各种传感器、变送器、阀门等的控制线、控制器的电源，均由承包商进行深化设计；其他的各弱电子系统如有线电视及卫星电视系统、保安监视系统、门禁系统、停车场管理系统均与BAS系统类似，目前设计中较深化的是火灾自动报警及消防联动系统与综合布线系统两部分，下面就分别从这两个方面分析如何降低初期投资提高使用功能。
火灾自动报警及消防联动系统的成本主要与探测器和模块的数量有关，因此在设计中减少探测器和模块的数量就可以降低火灾自动报警设备的投资。在《民用建筑电气设计规范》JGJ/T16.92中24.5.3.2条中规定“在梁突出顶棚的高度小于200mm的顶棚上设置感烟、感温探测器时，可不考虑梁对探测器保护面积的影响。当梁突出顶棚的高度在200－600mm时，按附录L.2及L.3确定梁的影响和一只探测器能够保护的梁间区域的个数。当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域应至少设置一只探测器－－－”以及在24.5.1.9的第6点中规定“汽车库等宜选用感温探测器。”我们在设计中经常遇见这样的地下车库，柱网间距为8.1m，柱网间为“十”字梁，梁高500mm，若按上述规范每一柱网内应布4个感温探测器，如果地下车库面积在一万平米以上（这种情况是经常遇到的），那么仅此车库就会设置上千个温感，这样做有没有必要呢？若采用烟感探测器就会减少3/4的探测器的数量，而且当前随着环保要求的提高，汽车的尾气排放标准也越来越高，在地下车库采用烟感是可行的，这样可以节省很多投资，同时一般大型地下车库均设置喷洒系统，因此可减少探测器的设置甚至不设置，当然这还需要消防部门的批准。
综合布线系统是将语言信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式的网络平台，方便用户在需要时，形成各自独立的子系统。综合布线系统可以实现世界范围资源共享，综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。综合布线系统成本的节约也主要体现在减少信息点上，在《建筑与建筑群综合布线系统工程设计规范》GB/T50311－2000中第3.03及5.0.1条中规定一个工作区按5～10平米估算及每个工作区信息插座的数量配置方法。前一段时间我们设计－5.6万平米的办公楼，若减去机房和车库面积按规范应设置5000个信息出线口，而本工程将来使用时实际办公人数不足2000人，而且每个信息点的成本在500元左右，这样一来必造成很大的浪费，因此在设计中一定要根据实际情况合理地设计信息点，这样才能节约投资成本。
综合上所述，一个设计的好坏直接影响电气设备的成本，上面还只是讨论了较大系统方面的影响，而在实际的细部设计中还有许多值得探讨的关于节约成本的问题，只有经过仔细的研究，根据实际情况，即为将来发展留出裕量又节省投资，这样才是一个好的设计。

技术参数表
型号
C6K/C6K-P*1
C6KS/C6KS-P
C10K/C10K-P
C10KS/C10KS-P
额定容量
6KVA
10KVA
输入
输入配线
单相二线＋地线
电压范围
120~275V
频率范围
46~64Hz   50/60HZ自适应
输入功因
>0.99
输出
电压范围
220×（1±1%）VAC
频率范围
市电模式：(46~54)Hz / (56~64)Hz (与输入市电频率同步);
电池模式：(50×(±0.1%)Hz / 60(±0.1%)Hz
电流峰值比
3：1
额定功率因数
0.8
超载能力
Load< 105%,长期运行;  105%<Load≤125% >1min;  125%<Load≤150% >30sec
效率
up to 90%
电池电压
 16 pcs × 12VDC*2
外形尺寸(mm)
W*D*H
248*500*616
240*500*460
248*500*616
240*500*460
重量（KG）
57
18
67.5
20


◆采用DSP数字控制技术
先进的DSP数字控制技术的应用，使UPS的性能更加稳定，品质更加优越。
◆负载功率因数为0.8
适合用电设备的发展趋势，带载能力更强。
◆有源输入功率因数校正（PFC）
采用数字化控制的有源功率因数校正技术，使输入功率因数高达0.98以上，以避免对电网环境的污染，达到节能，降低了系统的投资成本的目的。
◆绿色环保型
本产品为绿色环保型产品, 符合欧盟环保指令RoHS的各项要求和国家电子信息产品污染控制管理办法, 在产品正常使用情况下,不会对人体及环境造成危害。
◆宽输入电压频率范围
极宽的输入电压和频率范围，即使在电力环境非常恶劣的偏远地区也能正常供电，减少了电池放电次数，提高了电池的使用寿命。
◆50Hz/60Hz电源系统自适应
自动识别并适应50Hz/60Hz电源系统，满足不同电源系统的需求。
◆可搭配发电机使用
输入电压与频率范围广，能有效隔离发电机产生的不良电力，为负载提供洁净、安全、稳定的电源。
◆零切换
市电不稳定时，UPS供电模式的转换时间为零，有效保证了负载运行的安全性和可靠性。

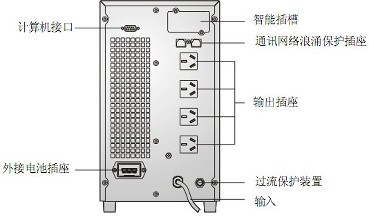

◆强大的扩展性功能
智能插槽能提供丰富的可扩展功能，可选择安装Winpower CMC监控卡、SNMP卡、RS485、AS400卡、EMD环境监测器。
