城市管网压阻式气压变送器 技术参数

• 传感器市场分析-国外供应商“杀入”
  我国在传感器生产产业化过程中，引进国外先进技术，同时提高自己地技术，满足了国内市场地需求，形成了传感器生产产业规模。近年来，我国传感器市场一直持续增长，增长速度超过了15%，预计五年后产值将达1200亿元。但是从目前来看，我国传感器技术还并不成熟，国产传感器存在技术低价格高地问题，在国际价格竞争中并不占优势。

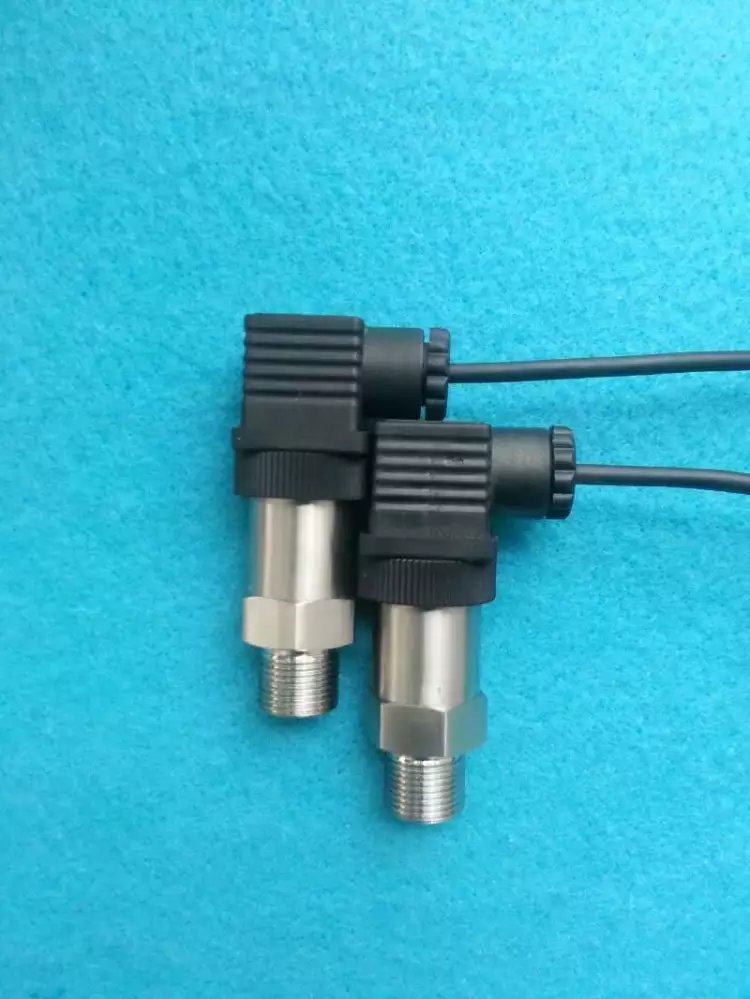

  • ●结构：采用不锈钢整体构件，进口弹性体原件，高精度应变计及先进的贴片工艺，具有灵敏度高、性能稳定、良好的抗冲击能力。316不锈钢全封焊接，结构小巧、紧凑，有良好的防潮能力和优异的介质兼容性。
    ●测量介质：弱腐蚀性的液体；弱腐蚀性的气体。
    ●用途：广泛用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水等压力测量与控制。
    ●此类传感器通常也称为：油压传感器，油压变送器，液压传感器，液压变送器，风压传感器，风压变送器，气压传感器，气压变送器，应变式压力传感器，应变式压力变送器，压阻式压力传感器，压阻式压力变送器，正负压力传感器,正负压力变送器，管道压力传感器,管道压力变送器等。

    ---

    主要参数：
    量      程： -0.1～0～1～150(MPa)
    综合精度： 0.1%FS、0.25%FS、0.5%FS、1.0%FS
    输出信号： 4～20mA(二线制)、0～5V、0.5～4.5V、1～5V、0～10V(三线制) 、RS485、RS232
    供电电压： 24DCV(9～36DCV)
    介质温度： -20～85℃
    环境温度： 常温(-20～85℃)
    零点温漂移： ≤±0.05%FS℃
    量程温度漂移： ≤±0.05%FS℃
    补偿温度： 0~70℃
    安全过载： 150%FS
    极限过载： 200%FS
    响应时间： 5 mS(上升到90%FS)
    负载电阻： 电流输出型：最大800Ω；电压输出型：大于5KΩ
    绝缘电阻： 大于2000MΩ (100VDC)
    密封等级： IP65
    长期稳定性能： 0.1%FS/年
    振动影响： 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS

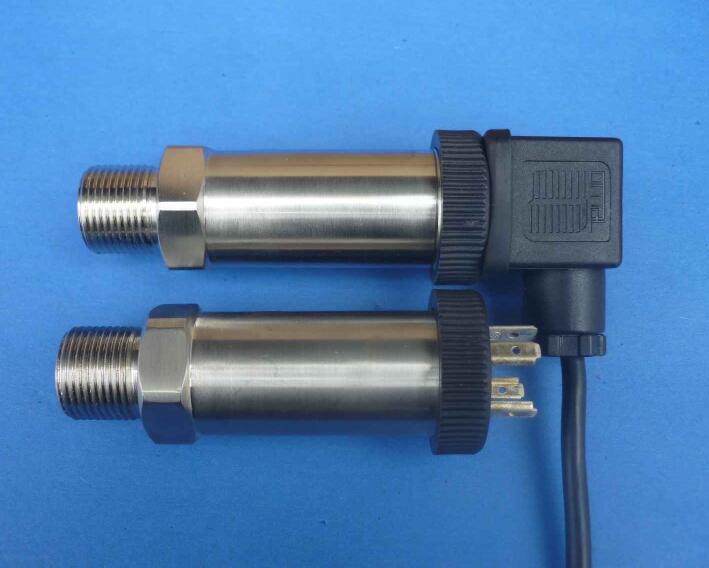

    电气接口(信号接口)： 赫斯曼接头+四芯屏蔽线
    机械连接(螺纹接口)： 1/2-20UNF、M14×1.5、M20×1.5、M22×1.5等，其它螺纹可依据客户要求设计
    外形尺寸：M20×Φ26×115

  • 压力传感器容易出现的故障主要有以下几种：
    第一种是压力上去，变送器输也上不去。此种情况，先应检查压力接口是否漏气或者被堵住，如果确认不是，检查接线方式和检查电源，如电源正常则进行简单加压看输出是否变化，或者察看传感器零位是否有输出，若无变化则传感器已损坏，可能是仪表损坏或者整个系统的其他环节的问题；
    第二种是加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去，很有可能是压力传感器密封圈的问题。常见的是由于密封圈规格原因，传感器拧紧之后密封圈被压缩到传感器引压口里面堵塞传感器，加压时压力介质进不去，但在压力大时突然冲开密封圈，压力传感器受到压力而变化。排除这种故障的最佳方法是将传感器卸下，直接察看零位是否正常，若零位正常可更换密封圈再试；
    第三种是变送器输出信号不稳。这种故障有可能是压力源的问题。压力源本身是一个不稳定的压力，很有可能是仪表或压力传感器抗干扰能力不强、传感器本身振动很厉害和传感器故障；第四种是变送器与指针式压力表对照偏差大。出现偏差是正常的现象，确认正常的偏差范围即可；
    最后一种易出现的故障是微差压变送器安装位置对零位输出的影响。微差压变送器由于其测量范围很小，变送器中传感元件会影响到微差压变送器的输出。安装时应使变送器的压力敏感件轴向垂直于重力方向，安装固定后调整变送器零位到标准值。
    零点漂移
    造成压力传感器的零点漂移的主要有以下几个原因：
    1.应变片胶层有气泡或者有杂质
    2.应变片本身性能不稳定
    3.电路中有虚焊点
    4.弹性体的应力释放不完全；此外还和磁场,频率,温度等很多有关系。电漂或一些漂移都会存在，但我们可以通过一些方式缩小其范围或修正。
    零点热漂移是影响压力传感器性能的重要指标，受到广泛重视。国际上认为零点热漂移仅取决于力敏电阻的不等性及其温度非线性，其实零点热漂移还与力敏电阻的反向漏电有关。在这点上，多晶硅可以吸除衬底中的重金属杂质，从而减小力敏电阻的反向漏电、改善零点热漂移，提高传感器的性能。
    缩小电漂移和修正电漂移还有哪些方式呢？零点电漂移除了影响压力传感器的测量精度和降低灵敏度之外，还有哪些重要影响呢？
    利用零点电漂移可以消除压力传感器的热零点漂移，所谓零点漂移，是指当放大器的输入端短路时，在输入端有不规律的、变化缓慢的电压产生的现象。产生零点漂移的主要原因是温度的变化对晶体管参数的影响以及电源电压的波动等，在多数放大器中，前级的零点漂移影响最大，级数越多和放大倍数越大，则零点漂移越严重。
    漂移的大小主要在于应变材料的选用，材料的结构或是组成决定其稳定性或是热敏性。
    材料选好后的加工制成也很重要，工艺不同，会生产出不同效果的应变值，关键也在于通过一些老化等调节后，电桥值的稳定或程规律的变化。
    漂移的调节手段很多，大都根据厂家的条件或生产需求所决定，大多数厂家对零点漂移都控制得很好。温度调节可通过内部温度电阻和制热零敏度电阻补偿、老化等。
    对于采用电路转换的变压器中，电路部份的漂移可用通过选用好的元器件和设计更合适的电路来补偿。
    应变材料要选灵敏系数高、温度变化小的材料。
