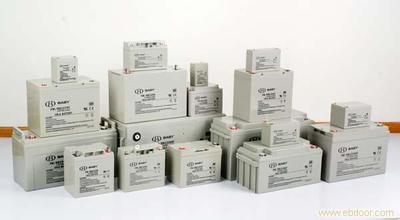

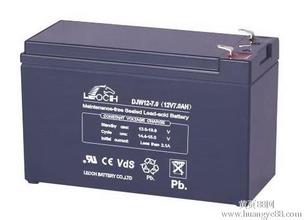

蓄电池特点：
·采用电池槽盖、极柱双重密封设计，确保不漏酸。
·吸附式的玻璃的氧复合效率有效地控制了电池内部水分的损失，因此在整个电池的使用过程中无需补水或补酸维护。
·安全可靠，特殊的密封结构，阻燃单向排气系统，在使用过程中不会产生泄漏，更不会发生火灾。
·使用计算机精设计的低钙铅合金板栅，最大限度降低了气体的产生，并可方便循环使用，大大延长了电池的使用寿命。
·粗壮的极板、槽盖的热封黏结，多元格的电池设计使电池的安装和维护更经济。·体重比能量高，内阻小，输出功率高。
·充放电性能高，自放电控制在每个月2%以下（20℃）。
·恢复性能好，在深放电或者充电器出现故障时，短路放置30天后，仍可充电恢复其容量。
·温度适应性好，可在-40~50℃下安全使用。
·无需均衡充电，由于单体电池的内阻、容量、浮充电压一致性好，确保电池在使用期间无需均衡充电。
·电解液被吸附于特殊的隔板中，不流动，防涌出，可坚立、旁侧、或端侧放置。
·满荷电出厂，无游离电解液，可以以无危险材料进行水、陆运输
运输、储存注意事项
⒈ 由于有的电池重量较重，必需注意运输工具的选用，严禁翻滚和摔掷有包装箱的电池组。
⒉搬运电池时不要触动极柱和安全阀。
⒊蓄电池为带液荷电出厂，运输中应防止电池短路。
⒋电池在安装前可在0～35℃的环境下存放，但存放不能超过六个月，超过六个月储存期的电池应充电维护，存放地点应清洁、通风、干燥。
使用中的注意事项
⒈ 蓄电池荷电出厂，从出厂到安装使用，电池容量会受到不同程度的损失，若时间较长，在投入使用前应进行补充充电。如果蓄电池储存期不超过一年，在恒压2.27v/只的条件下充电5天。如果蓄电池储存期为1～2年，在恒压2.33v/只条件下充电5天。
⒉蓄电池浮充使用时，应保证每个单体电池的浮充电压值为2.25～2.30v，如果浮充电压高于或低于这一范围，则将会减少电池容量或寿命。
⒊当蓄电池浮充运行时，蓄电池单体电池电压不应低于2.20v，如单体电压低于2.20v，则需进行均衡充电。均衡充电的方法为：充电电压2.35v/只，充电时间12小时。
⒋蓄电池循环使用时，在放电后采用恒压限流充电。充电电压为2.35～2.45v/只，最大电流不大于0.25c10 具体充电方法为：先用不大于上述最大电流值的电流进行恒流充电，待充电到单体平均电压升到2.35～2.45v时改用平均单体电压为2.35～2.45v恒压充电，直到充电结束。
⒌电池循环使用时充电完全的标志：
在上述限流恒压条件下进行充电，其充足电的标志，可以在以下两条中任选一条作为判断依据：
⑴充电时间18～24小时（非深放电时间可短）。
⑵充电末期连续三小时充电电流值不变化。
⑶ 恒压2.35～2.45v充电的电压值，是环境温度为25℃的规定值。当环境温度高于25℃时，充电电压要相应降低，防止造成过充电。当环境温度低于25℃时，充电电压应提高，以防止充电不足。通常降低或提高的幅度为每变化1℃每个单体增减0.005v。
⒍蓄电池放电后应立即再充电，若放电后的蓄电池搁置时间太长，即使再充电也不能恢复其原容量。
⒎电池使用时，务必拧紧接线端子的螺栓，以免引起火花及接触不良。

嘉兴理士蓄电池总代理/型号

防雷器在电源系统中原理以及应用

摘要：雷电由高能的低频成份与极具渗透性的高频成份组成。其主要通过两种形式，一种是通过金属管线或地线直接传导雷电致损设备；一种是闪电通道及泄流通道的雷电电磁脉冲以各种耦合方式感应到金属管线或地线产生浪涌致损设备。绝大部分雷损由这种感应而引起。对于电子信息设备而言，危害主要来自于由雷电引起的雷电电磁脉冲的耦合能量，通过以下三个通道所产生的瞬态浪涌。本文主要简析防雷器在电源系统中的应用等。

关键词：防雷器 电源系统 应用

一、雷电防护基本原理

雷电及其它强干扰对通信系统的致损及由此引起的后果是严重的，雷电防护将成为必需。雷电由高能的低频成份与极具渗透性的高频成份组成。其主要通过两种形式，一种是通过金属管线或地线直接传导雷电致损设备；一种是闪电通道及泄流通道的雷电电磁脉冲以各种耦合方式感应到金属管线或地线产生浪涌致损设备。绝大部分雷损由这种感应而引起。对于电子信息设备而言，危害主要来自于由雷电引起的雷电电磁脉冲的耦合能量，通过以下三个通道所产生的瞬态浪涌。金属管线通道，如自来水管、电源线、天馈线、信号线、航空障碍灯引线等产生的浪涌；地线通道，地电们反击；空间通道，电磁小组的辐射能量。

其中金属管线通道的浪涌和地线通道的地电位反击是电子信息系统致损的主要原因，它的最见的致损形式是在电力线上引起的雷损，所以需作为防扩的重点。由于雷电无孔不入地侵袭电子信息系统，雷电防护将是个系统工程。雷电防护的中心内容是泄放和均衡。

1.泄放是将雷电与雷电电磁脉冲的能量通过大地泄放，并且应符合层次性原则，即尽可能多、尽可能远地将多余能量在引入通信系统之前泄放入地；层次性就是按照所设立的防雷保护区分层次对雷电能量进行削弱。防雷保护区又称电磁兼容分区，是按人、物和信息系统对雷电及雷电电磁脉冲的感受强度不同把环境分成几个区域：LPZOA区，本区内的各物体都可能遭到直接雷击，因此各特体都可能导走全部雷电流，本区内电磁场没有衰减。LPZOB区，本区内的各物体不可能遭到直接雷击，但本区电磁场没有衰减。LPZ1区，本区内的各物体不可能遭到直接雷击，流往各导体的电流比LPZOB区进一步减少，电磁场衰减和效果取决于整体的屏蔽措施。后续的防雷区（LPZ2区等）如果需要进一步减小所导引的电流和电磁场，就应引入后续防雷区，应按照需要保护的系统所要求的环境区选择且续防雷区的要求条件。保护区序号越高，预期的干扰能量和干扰电压越低。在现代雷电防护技术中，防雷区的设置具有重要意义，它可以指导我们进行屏蔽、接地、等电们连接等技术措施的实施。

2.均衡就是保持系统各部分不产生足以致损的电位差，即系统所在环境及系统本身所有金属导电体的电位在瞬态现象时保持基本相等，这实质是基于均压等电位连接的。由可靠的接地系统、等电位连接用的金属导线和等电位连接器（防雷器）组成一个电位补偿系统，在瞬态现象存在的极短时间里，这个电位补偿系统可以迅速地在被保护系统所处区域内所有导电部件之间建立起一个等电位，这些导电部件也包括有源导线。通过这个完备的电位补偿系统，可以在极短时间内形成一个等电位区域，这个区域相对于远处可能存在数十千伏的电位差。重要的是在需要保护的系统所处区域内部，所有导电部件之间不存在显着的电位差。

3.雷电防护系统由三部分组成，各部分都有其重要作用，不存在替代性。外部防护，由接闪器、引下线、接地体组成，可将绝大部分雷电能量直接导入地下泄放。过渡防护，由合理的屏蔽、接地、布线组成，可减少或阻塞通过各入侵通道引入的感应。内部防护，由均压等电位连接、过电压保护组成，可均衡系统电位，限制过电压幅值。

二、防雷器的作用及技术参数

防雷器又称等电位连接器、过电压保护器、浪涌抑制器、突波吸收器、防雷保安器等，用于电源线防护的防雷器称为电源防雷器。鉴于目前的雷电致损特点，雷电防护尤其在防雷整改中，基于防雷器防护方案是最简单、经济的雷电防护解决方案。防雷器的主要作用是瞬态现象时将其两端的电位保持一致或限制在一个范围内，转移有源导体上多余能量。

进入地下泄放，是实现均压等电位连接的重要组成部分。防雷器的一些主要技术参数：额定工作电压、额定工作电流，特批串并式电源防雷器的载流量。通流能力，防雷器转移雷电流的能力，以千安为单位，与波开开式有关。防雷器在功能上可分为可防直击雷的防雷器和防感应雷的防雷器。可防直击雷的防雷器通常用于可能被直击雷击中的线路保护，如LPZOA区与LPZ1区交界处的保护。用10/35μs电流波形测试与表示其通流能力。防感应雷的防雷器通常用于不可能被直击雷击中的线路保护，如LPZOB区与LPX1区、LPZ1区交界处的保护。用8/20μs电流波形测试与表示其通流能力响应时间，防雷器对瞬态现象起控制作用所需的时间，与波形性质有关。残压，防雷器对瞬态现象的电压限制能力，与雷电流幅值及波形性质有关。

三、防雷器的选用

基于防雷器的防护想要取得理想的效果，应注重“在合适的地方合理地装设合适的防雷器”，防雷器的选择十分重要。

1.进入建筑物的各种设施之间的雷电流分配情况约有50%的雷电流经外部防雷装置泄放入地，另有50%的雷电流将在整个系统的金属物质内进行分配。这个评估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。该处的雷电流为10/35μs电流波形。在各金属物质中雷电流的分配情况下：各部分雷电流幅值取决于各分配通道有的阻抗与感抗，分配通道是指可能被分配到雷电流的金属物质，如电力线、信号线、自来水管、金属构架等金属管级及其它接地，一般仅以各自的接地电阻值就可以大致估算。在不能确定的情况下，可以认为接是电阻相等，即各金属管线平均分配电流。

2.在电力线架空引入，并且电力线可能被直击雷击中时，进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。如内外两端阻抗一致，则电力线被分配到一半的直击雷电流。在这种情况下必须采用具有防直击雷功能的防雷器。

3.后续的评估模式用于评估LPZ1区以后防护区交界处的雷电流分配情况。由于用户侧绝缘阻抗远远大于防雷器放电支路与外引线路的阻抗，进入后续防雷区的雷电流将减少，在数值上不需特别估算。一般要求用于后续防雷区的电源防雷器的通流能力在20kA（8/20μs）以下，不需采用大通流能力的防雷器。后续防雷区防雷器的选择应考虑各级之间的能量分配和电压配合，在许多因素难以确定时，采用串并式电源防雷器是个好的选择。串并式是根据现代雷电防护中许多应用场合、保护范围层次区分等特点提出的概念（相对于传统的并式防雷器而言）。其实质是经能量配合和电压分配的多级放电器与滤波器技术的有效结合。串并式防雷有如下特点：应用广泛。不但可以按常规进行应用，也适合保护区难以区别的场所。感生退耦器件在瞬态过电压下的分压、延迟作用，以帮助实现能量配合。减缓瞬态干扰的上升速率，以实现低残压与长寿命以及极快的响应时间。

4.防雷器的其它参数选择取决于各个被保护物所在防雷区的级别，其工作电压以安装在引电路中所有部件的额定电压为准。串并式防雷器还需注意其额定电流。

5.影响电子线雷电流分配的其它因素：变压器端接地电阻降低将使电子线中分配电流增大。供电线缆的长度的增加将使电力线中分配电流减少，并使几要导线中有平衡的电流分配。过短的电缆长度和过低的中性线阻抗将使电流不平衡，从而引起差模干扰。供电线缆并接多用户将降低有效阻抗，导致分配电流增大，在连成网状的供电状态下，雷临时性流主要流入电力线，这是多数雷损发生在电力线处的原因。

四、防雷器的安装

1.电源线应实现多级防护，多级防护是以各防雷区为层次，对雷电能量的逐级减弱（能量分配），使各级限制电压相互配合，最终使过电压值限制在设备绝缘强度之内（电压配合）。在下列情况下，多级防护成为必须：某一级防雷器失效或防雷器某一路失效。防雷器的残压不配合设备绝缘强度，线缆在建筑物内长度较长时。

2.几乎所有情况下的线缆防护，至少应分成两级以上，同一级防雷器还可能包含多级保护（如串并式防雷器）。为了达到有效的保护，可在各防雷区界面处设置相应的防雷器，防雷器可针对单个电子设备，或一个装有多个电子设备的空间，所有穿过通常具有空间屏蔽的防雷区的导线，在穿过防雷区界面同时接有防雷器。另外，防雷器的保护范围是有限的，一般防雷器与设备线路距离超过10m以后将使防护效果劣化，这是因为防雷器和需要保护的设备之间的电缆上有反射造成的振荡电压，其幅值与线路长度、负载阻抗成正比。

3.在使用电源孩子雷器的多级防护中，如果不注意能量分配，则可能引入更多的雷电能量进入保护区域。这要求防雷器应根据前述评估模式选择。一般防雷器都有通过雷电流越大，残压越高的特点，通过能量分配后未级防雷器流过的雷电流极小，有利于电压限制。注意，不考虑电压配合而仅仅选择低响应电压的防雷器作末级保护是危险的。

实现能量分配与电压配合的要点在于利用两级防雷器之间线缆本身的感抗。线缆本身的感抗有一定的阻碍埋电流及分压作用，使雷电流更多地被分配到前级泄放。一般要求两级防雷器之间线缆长度在15m左右，适？？缆之内的情况。线缆上分支线路的长度对线缆要求长度有影响，当保护地线与被保护线缆有一定距离（1m），这时要求线缆长度大于5m即可。在一些不适合采用线缆本身作退耦措施的如两级防雷区界面靠近或线缆长度较短时，可利用专门的退耦器件，这时无距离要求。

4.退耦器件是实现能量分配与电压配合的重要措施，以下几种材料可作为退耦器件：线缆、电感和电阻。

串并式电源防雷器就是一种考虑了能量分配与电压配合，利用滤波器作为退耦器件的防雷器组合形式，适合于各种场合的应用。

5.在某些极端情况下，装上防雷器反而会增加设备损坏的可能，必须杜绝；这类情况发生。防雷器保护几条线，其中一条线上的防雷器失效或响应速度过慢。这可能使共模干扰转化为差模干扰而损坏设备。这要求必须实施多级防护及注意防雷器的维护。不考虑防雷保护区、能量配合及电压分配而随便安装防雷器，比如仅仅在设备前端装设一只防雷器，由于没有前级保护，强大的雷电流将被吸引到设备前端，致使防雷器残压超过设备绝缘强度。这要求防雷器必须按层次性原则安装。

6.在另外的一些情况下，错误的安装将使设备得不到有效保护。过长的防雷器连接线、防雷器工作时，连接线上由感抗引起的电压将极高，加在设备上的仍会危险电压，这个问题在末级防雷器的应用中更加明显。解决这个问题的方法是采用短的连接线，也要以采用两要以上分开的连接线以分担磁场强度，减少压降，单线加粗连接线是没有什么效果的。必要时可通过改变被保护线的布线，使其靠近等电位连接排（接地点）以减少连接线长度。

防雷器输出线和输入线、接地线靠近、并排敷设。这种情况对串并式防雷器的影响比较严重。当串并式电源防雷器的输出线（已保护的线）和输入线（未保护线）、地线靠近敷设，会使输出线内感应出瞬态浪涌，虽然其强度较原来小，但仍可能是危险的。解决这个问题的方法是将输入线、地线与输出线分开敷设或垂直敷设，尽量减少并行敷设的长度，拉开敷设的距离。

防雷器接地线没有与被保护设备的保护地相连，即采取单独的防雷接地。这将使被保护线与设备保护地之间在瞬态时存在危险电压，解决这个问题的方法是防雷器的接地应与设备保护地相连。
