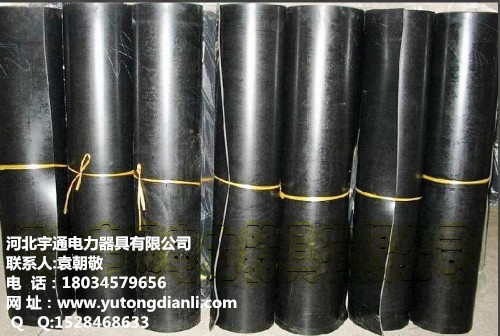

1、 绝缘胶垫分类：
按照电压等级分为：
（1）5KV绝缘垫
技术参数：厚度3mm；颜色 红，黑，绿；比重：5.5KG/m2
（2）10KV绝缘胶垫
技术参数：厚度5mm；颜色 红，黑，绿；比重：9KG/m2
（3）15KV绝缘垫
技术参数：厚度5mm；颜色 红，黑，绿；比重：9KG/m2
（4）20KV绝缘胶垫
技术参数：厚度6mm；颜色 红，黑，绿；比重：11KG/m2
（5）25KV绝缘垫
技术参数：厚度8mm；颜色 红，黑，绿；比重：14.5KG/m2
(6) 30KV绝缘垫
技术参数：厚度10mm；颜色红，黑，绿；比重：18KG/m2
(7) 35KV绝缘胶垫
技术参数：厚度12mm；颜色红，黑，绿；比重：21.6KG/m2
按颜色可分为：黑色胶垫，红色胶垫，绿色胶垫
按厚度可分为：3mm,5mm,6mm,8mm,10mm,12mm.
2、绝缘胶垫结构：
绝缘胶垫应采用胶类绝缘材料制作。
3、 国家标准：
配电室电压10KV选8mm厚 工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压 选5mm厚 500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒击穿。
4、绝缘胶垫工艺及成型：
绝缘胶垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。
5、绝缘胶垫使用范围及存储方式：
广泛应用于变电站、发电厂、配电房、试验室以及野外带电作业等使用。应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。
