GGD型交流低压配电柜
GGD型交流低压配电柜用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换，分配与控制之用。
GGD型交流低压配电柜是根据能源主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜，产品具有分段能力高，动热稳定性好，电气方案灵活，组合方便，系列性，实用性强，结构新颖，防护等级高。可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关和控制设备》、GB7251《低压成套开关设备》等标准。
本公司生产的GGD型交流低压配电柜已通过国家强制性产品认证。
产品型号及含义
正常使用环境条件
1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
2、户内安装使用，使用地点的海拔高度不得超过2000mm.
3、周围空气相对湿度在最高温度为+40℃时不得超过50％，在较低温度时允许有较大的相对湿度。（例如+20℃时为90％）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜不超过5度。
5、设备应安装在无剧烈震动和冲击的地方，以及不足以使电气元件受腐蚀的场所。
6、用户有特殊要求时可与制造厂协商解决。
主要技术参数
|
型号 |
额定电压（V） |
额定电流（V） |
额定短路开断电流（kA） |
额定短时耐受电流（1s）(kA) |
额定峰值耐受电流（kA） |
||
|
A |
B |
C |
|||||
|
GGD1 |
380 |
1000 |
600（630） |
400 |
15 |
15 |
30 |
|
GGD2 |
380 |
1500（1600） |
1000 |
|
30 |
30 |
60 |
|
GGD3 |
380 |
3150 |
2500 |
2000 |
50 |
50 |
105 |
结构特点
GGD型交流低压配电柜的柜体采用通用柜的形式，够家用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。
配电规定零部件按模块原理设计，并有20mm模的安装孔，通用系数高。可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。
|
产品代号 |
A |
A |
A |
A |
|
GGD-06 |
600 |
600 |
450 |
556 |
|
GGD-06G |
600 |
600 |
450 |
756 |
|
GGD-08 |
800 |
800 |
650 |
556 |
|
GGD-08G |
800 |
800 |
650 |
756 |
|
GGD-10 |
1000 |
600 |
850 |
556 |
|
GGD-10G |
1000 |
800 |
850 |
756 |
|
GGD-12 |
1200 |
800 |
1050 |
756 |

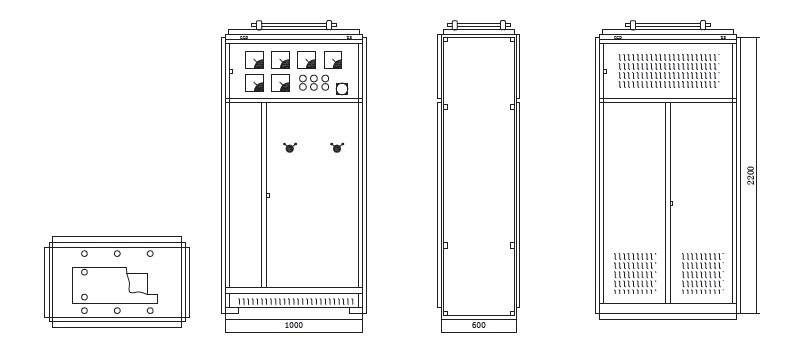

外形示意图

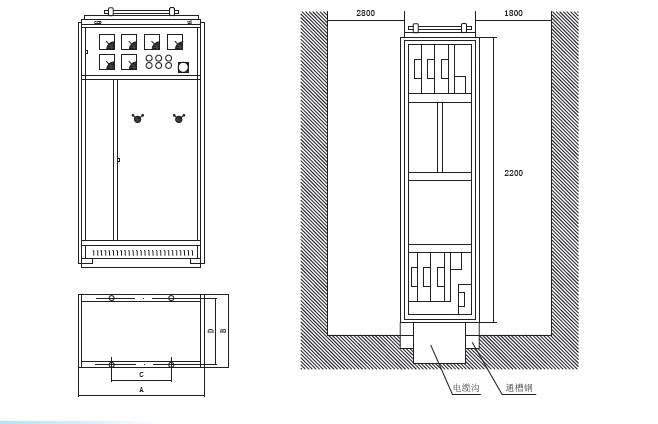

安装示意图
订货须知
用户订货时应提供如下资料：
1、产品的全型号（包括主电路方案号和辅助电路方案号）；
2、主电路系统组合顺序图；
3、辅助电路电气原理图；
4、柜内元器件清单；
5、其他与产品正常使用条件不符的特殊要求。
