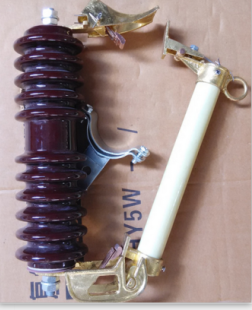

PRWG2-35/100A、PRWG2-35/200A、HPRWG2-35/100A、HPRWG2-35/200A型户外高压跌落式熔断器适用于额定电压为35kV，频率为50Hz的三相交流电线和电力变压器过载和短路保护。(H为复合硅橡胶型)
结构简介:
本熔断器主要由上动触头，上静触头，下静触头，灭弧管绝缘子和安装支持等组成，在正常工作时熔断件使灭弧管和动触头的活动关节锁紧，灭弧管在静触头压力下处于合闸位置，当熔断器熔断时在灭弧管内产生电弧，灭弧管内衬的产气管大电弧作用下产生大量气体，使电弧熄灭，由于熔断件熔断，使灭弧管和动触头间的活动关节脱锁，断而释放，使灭弧管在上、下静触头的弹性压力推动下和灭弧管自身重量作用下迅速下垂跌落，形成明显的断口间隙。
使用条件:
2.1海拔高度不超过3000m；
2.2环境温度不高于±40℃，不低于－40℃；
2.3风压不大于700N/M2 ；
2.4地震烈度不超过8度；
2.5安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。
主要技术参数:
本产品主要技术参数见表
序号 项目 单位 参数
1 额定电压 kV 35
2 最高工作电压kV 40.5
3 额定电流 A 100 ～ 200
4 额定频率 Hz 50
5 最大开断电流kA 5
6 机械寿命 次 50000
7 工频耐压 (有效值) 对地kV 95
断口kV 118
8 冲击耐压 (有效值) 对地kV 185
断口kV 215
9 单相重 Kg 15
