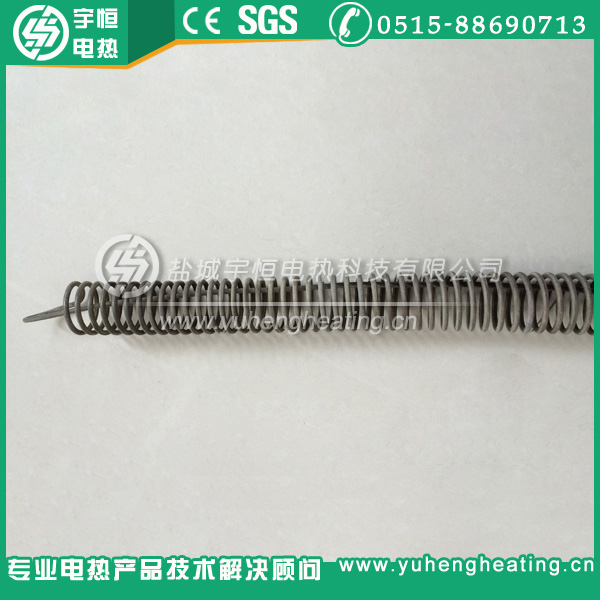

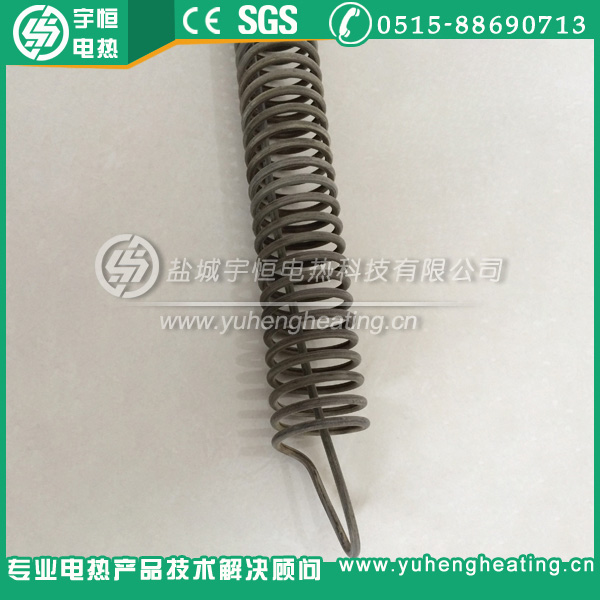

上图为推板炉用中间出引出线高温电炉丝的实物照片。
铁铬铬高温电阻电热合金丝在辊道炉中广泛使用，也称着辊道炉电炉丝或螺旋状电炉丝。
材质特点有：
1、使用温度高；
2、使用寿命长；
3、允许的表面负荷大；
4、抗氧化性能好，其氧化后生成氧化膜膜具有良好的抗化性和高电阻率；
5、比重小于镍铬合金；
6、电阻率高；
7、抗硫性好；
8、价格低于镍铬合金
订购参数：辊道炉电炉丝使用环境温度1000度-1200度，订购需要提供，单根的电压，功率，材质，丝经，螺旋外径，螺旋长度等参数。
注意事项：铁铬铝、镍铬电热合金其抗氧化性能一般都较强，但由于炉内含各种气体，象空气、碳气氛、硫气氛以及氢、氮气氛等等，这些气体对元件在高温使用下都有一定的影响，虽然各种电热合金在出厂之前都进行了抗氧化处理，但在运输、绕制、安装等环节上都会在一定程度上造成元件损伤，而降低使用寿命，为延长使用寿命，要求客户在使用前进行预氧化处理，其方法是将安装完毕的电热合金元件，在干燥的空气中通电加热到低于合金允许最高使用温度100-200度，保温5-10小时，然后随炉缓冷既可。
|
铁铬铝电热合金丝主要技术参数:
|
|
牌号/性能
|
1Cr13AL4
|
1Cr21AL4
|
0Cr21AL6
|
0Cr23AL5
|
0Cr25AL5
|
0Cr21AL6Nb
|
0Cr27AL7Mo2
|
|
Cr
|
12.0-15.0
|
17.0-21.0
|
19.0-22.0
|
20.0-23.5
|
23.0-26.0
|
21.0～23.0
|
26.5～27.8
|
|
AI
|
4.0～6.0
|
2.0～4.0
|
5.0～7.0
|
4.2～5.3
|
4.5～6.5
|
5.0～7.0
|
6.0～7.0
|
|
Fe
|
余量
|
余量
|
余量
|
余量
|
余量
|
余量
|
余量
|
|
Re
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
|
|
|
|
|
Nb:0.5
|
Mo:1.8-2.2
|
|
元件最高使用温度℃
|
950
|
1100
|
1250
|
1250
|
1250
|
1350
|
1400
|
|
熔点℃
|
1450
|
1500
|
1500
|
1500
|
1500
|
1510
|
1520
|
|
密度g/cm3
|
7.40
|
7.35
|
7.16
|
7.25
|
7.10
|
7.10
|
7.10
|
|
电阻率μΩ·m，20℃
|
1.25±0.08
|
1.23±0.06
|
1.42±0.07
|
1.35±0.06
|
1.42±0.07
|
1.45±0.07
|
1.53±0.07
|
|
抗拉强度 Mpa
|
588～735
|
637～784
|
637～784
|
637～784
|
637～784
|
637～784
|
686～784
|
|
延伸率%
|
≥16
|
≥12
|
≥12
|
≥12
|
≥12
|
≥12
|
≥10
|
|
反复弯曲次数
|
≥5
|
≥5
|
≥5
|
≥5
|
≥5
|
≥5
|
≥5
|
|
快速寿命h/℃
|
——
|
≥80/1250
|
≥80/1300
|
≥80/1300
|
≥80/1300
|
≥80/1350
|
≥80/1350
|
|
比热J/g.℃
|
0.490
|
0.490
|
0.520
|
0.460
|
0.494
|
0.494
|
0.494
|
|
导热系数KJ/m.h℃
|
52.7
|
46.9
|
63.2
|
60.2
|
46.1
|
46.1
|
45.2
|
|
线胀系数
a×10-6/℃
（20～1000℃）
|
15.4
|
13.5
|
14.7
|
15.0
|
16.0
|
16.0
|
16.0
|
|
硬度HB
|
200～260
|
200～260
|
200～260
|
200～260
|
200～260
|
200～260
|
200～260
|
|
显微组织
|
铁素体
|
铁素体
|
铁素体
|
铁素体
|
铁素体
|
铁素体
|
铁素体
|
|
磁性
|
磁性
|
磁性
|
磁性
|
磁性
|
磁性
|
磁性
|
磁性
|
|
