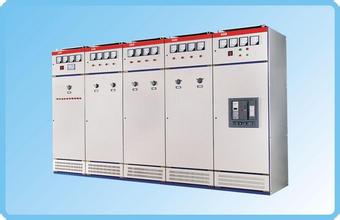

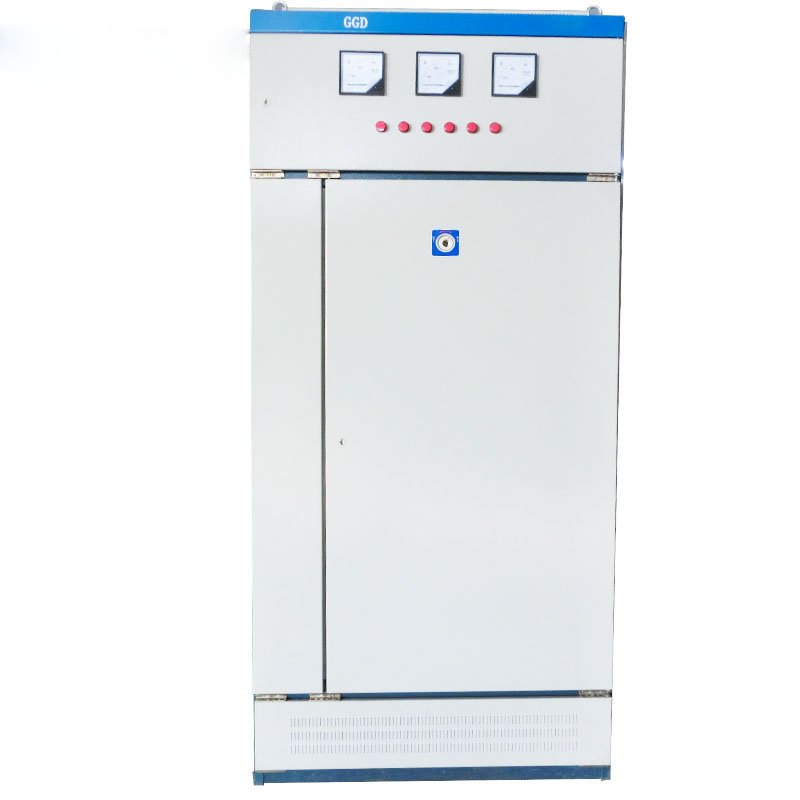

太原开关柜厂家ggd低压固定式开关柜锦泰恒_低压开关柜

山西开关柜厂家ggd低压固定式开关柜锦泰恒低压开关柜
一、用途
GGD型交流低压配电柜适用于发电厂，变电站，厂矿企业等电力用户的交流50Hz，额定工作电压380V额定工作电流至3150A的配电系统、做为动力，照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强，结构新颖，防护等级高等特点/可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》等标准。
二、使用条件
1.周围空气温度不高于+40℃不低于-5℃。24H的平均温度不高于+35℃。
2.户内安装使用，使用地点的海拔高度不得超过2000M。
3.周围空气相对湿度在最高温度为+40℃时不超过50%。在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.设备安装时与垂直面的倾斜度不超过5°。
5.设备安装时与无剧烈震动的冲击的地方，以及不足使电器元件受到腐蚀的场所。
三、电气性能
1.基本电气参数
型号
额定电压（V）
额定电流
（A）
额定短路
开断电流
（KA）
额定短路
耐受电流
（IS）（KA）
额定峰值
耐受电流
（KA）
GGD1
380
A
1000
15
15
30
B
600（630）
C
400
GGD2
380
A
1500（1600）
30
30
63
B
1000
C

GGD3
380
A
3150
50
50
105
B
2500
C
2000
2.主电路方案
GGD柜的主电路设计了129方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。
其中GGD1型 49个方案 123个规格
GGD2型 53个方案 107个规格
GGD3型 27个方案 68个规格
主电路方案是征求了广大设计，使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A适合2000kV及以下的配电变压器选用。
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
3.辅助电路方案
辅助电路设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLSGIP 还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
4.主母线
考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下采用单铝排母线。额定电流大于1500A时采用双铜排母线。生产厂按此规定制造样机并通过型式试验。当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。
5.电器元件选择
A. GGD柜主要采用国内已能批量生产的较先进的电器元件。如ME、DZ20、DW15等。同时也根据经济，合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等。不选用已淘汰的产品。
B. HD13B和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件。它改变了机构的操作方式，保留了老产品的优点。是一种用新型的电器元件。
C.如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性一般不会因更新电器元件造成制造和安装方面的困难。
D.为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZNJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO合金材料热塑成型，绝缘强度高、自熄性能好，结构独特，成本低、强度高，解决了老产品爬电距离不够的缺陷。
4、结构特点
1. GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF泠弯型钢局部焊接组装而成，构架另件及专用配套另件由型钢定点生产厂配套供货，以保证柜体的精度和质量。
通用柜的另部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现予生产。既缩短了生产制造周期，也提高了工作效率。
2. GGD柜设计的充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而泠风不断地由下端槽孔补充进柜。使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3. GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
