带式输送机保护装置

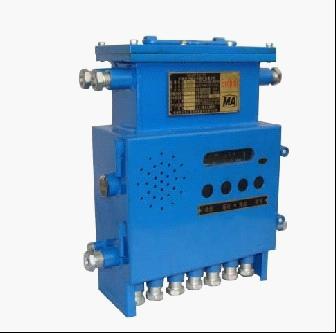

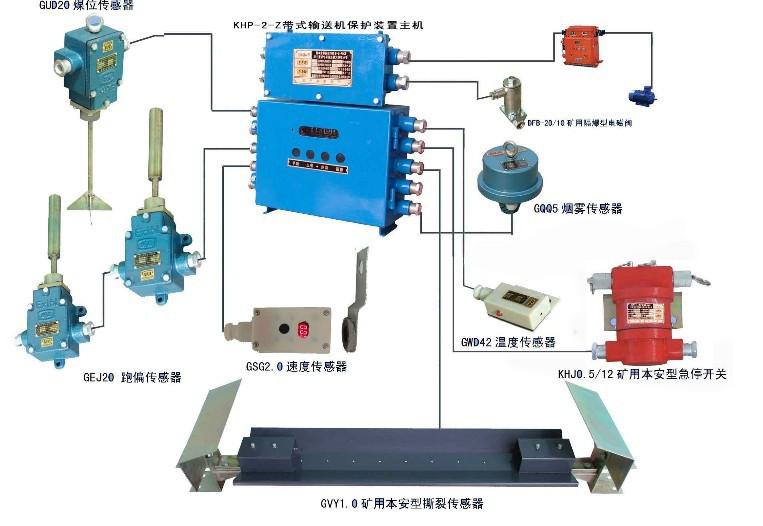

KHP159（原型号KHP型）带式输送机保护装置作为带式输送机的打滑、低速、超温、堆煤、跑偏烟雾等综合保护及多台皮带系统间实现集中控制和打点通讯之用，并配一套独立的超温自动洒水装置。

1 本装置通过配接智能型或普通型开关型防打滑传感器，对皮带机的从动轮进行监控，接入带有CAN总线的智能型速度传感器时，速度上下限可由人机界面设定。当接入普通智能型速度传感器时，速度正常范围为正常速度的55~110%,超出本范围，经过设定时间延时后,监控装置能自动切断皮带机电源,实现速度保护。

2本装置接入带智能型温度传感器，温度可通过人机界面进行设定；当配接开关型温度传感器，对皮带机的辊筒及轴承或环境温度进行监控，温度整定值分30℃、40℃、60℃三挡，当监视点温度高于整定值监控装置能自动切断皮带机电源，实现超温保护。超温保护整定误差值小于5℃，

3 本装置通过配接智能型或普通开关型堆煤传感器,对皮带机的煤仓或漏斗煤位情况进行监控,在堆煤情况下, 煤位传感器角度偏移,接点闭合，监控装置切断皮带机电源,实现堆煤保护,堆煤保护动作延时1-3S。

   4 本装置通过配接智能型或普通多个跑偏传感器,对皮带机的跑偏情况进行监控,当皮带机的皮带跑偏时,经20～40S延时,监控装置切断皮带机电源,实现跑偏保护,跑偏传感器按装数量不限。

    5 本装置通过配接智能型或普通开关型烟雾传感器,能对皮带机的皮带因摩擦等原因引起的火灾及周围环境的气体状况进行监控,在冒烟和着火情况下，监控装置切断皮带机电源,实现烟雾保护。

   6 本装置配有独立的RFMH型热敏式超温自动洒水装置,能对超温及着火事故进行自动洒水，能够有效地防止事故的产生和发展。热敏式超温自动洒水装置的保护温度可在35℃～70℃之间选择，出厂时一般选择在50±2℃。

7 本装置与撕裂传感器配接时，当皮带纵向撕裂，有200克物料漏在100Cm2面积上时，监控装置切断皮带机电源,实现撕带保护。防止事故扩大。传感器总面积3000cm2。中撕传感器可检测出皮带裸露的钢丝进行保护，防止皮带撕裂。

8本装置用于链板机控制时，配接同步传感器后,可在断链后刮板倾斜15°以上进行保护。

9 控制功能，本装置具有集中控制和单台操作功能；可通过面板上的“控制方式”按钮来实现转换，按一下该按钮，其上方的指示灯亮则为集中控制方式，否则为手动操作方式。

10单台使用时：将本装置置于手动控制方式，其起车和停车受本台面板上的起车和停车按钮控制，轻按一下起车按钮本装置将会发出“第X台皮带将要起车，注意安全”的语言信号，经过8±2s的延时，该皮带开始起动运转。需停车时，按一下停止按钮即可。

单台控制方式下，配接开停传感器及其控制板可实现顺煤流有煤开车，无煤延时停车的随机控制功能。当监测到该条皮带发生故障时，该装置会立即切断皮带机电源，实现保护，同时发出“X号皮带 、XX”故障的语言信号，同时汉字屏提示故障，并锁定其故障状态。直到故障排除，按上述起车程序重新起车为止。

 11 集中控制时：本装置预置八台，如需增加可按要求更改。

    ①正常起车：当多台装置联机并置于集控工作方式时，首台(或前台设定为手动方式)可以控制下一台延时起车，延时时间由软件设定， 延时期间具有预警功能；同时全线的台号显示对各台装置的起停状态作对位显示。

    ②正常停车：当多台装置联机并置于集控方式时，首台(或前台设定为手动方式)停车，下一台联锁停车。

    ③故障停车：任意一台出现故障停车时，向其供煤的下一台被联锁停车。同时，故障停车的那一台向全线送出故障语音报警信号；全线的系统状态指示对各台的起停情况作对位显示。故障停车装置处于故障自锁状态，需重新起动时按一次本台的控制方式按钮，让其处于单台状态下，再按一次停车按钮解除自锁装态后，故障停车的皮带才可再接受起车信号并重新起车。

   12  联机通讯打点功能

   需要通话时，按下面板上的通讯按钮不放，靠近面板右上方话筒说话。 听取对方的信息时，可以不需要松开通话按钮，语音的切换由内部电路自动完成。本功能更能适应现代人的通话习惯。需要与对方联络时，通过按本机打点按钮，发出打点信号，通知对方。通讯灵敏度不大于45mV(1/4额定给出功率)。额定输出功率不小于1.5W(失真不大于5%)。环境的背景噪声应小于60dB。

   13 随机控制功能

   接上物控传感器“KTC-1”，将主机置于手动状态，便可实现顺煤流有煤立即予警开车，顺煤流无煤延时自动停车。

14检修时可将通过强启菜单进行强启。

15当接有智能型张力传感器,系统可实现对皮带张力的采集与控制,当张力大于设定值时,控制张力电机反转,降低张力,小于设定值时,控制张力电机。控制张力电机正转,以增加张力.
