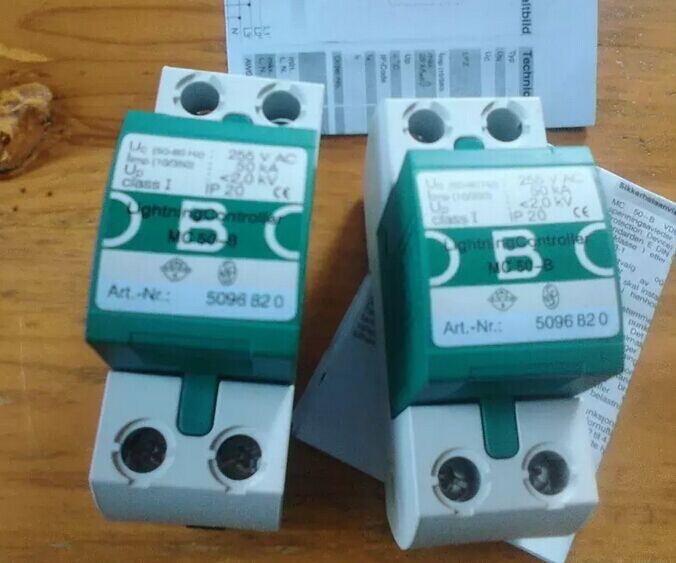

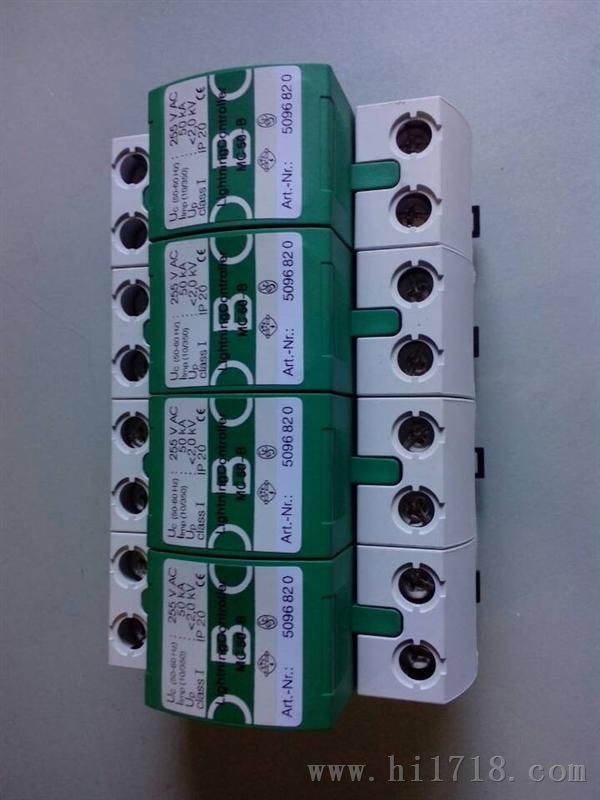

OBO MC50-B高能量防雷器是OBO最新推出的新一代间隙型防雷器，采用最新的石墨堆叠技术，这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在50KA（10/350）冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。由于MC50-B防雷器采用高纯度的石墨做为放电电极，使防雷器基本无使用寿命的问题。MC50-B防雷器改变了传统间隙型防雷器在动作时产生大量电弧的弊病，设计为全封闭形式，在动作时无电弧产生，同时MC50-B设计成为模块式结构，使用户在使用和维护时更加容易并减少维护成本。隧道式连接方式使安装简便，无需烦琐的跳线。双接线头设计，使防雷器的安装连接线最短，减少动作时产生的有害的电压降。
|
测试依据： IEC61643-1 （02.98）, |
|
|
型号 |
MC 50-B |
|
额定工作电压 UN |
230 V/ 50- 60 Hz |
|
最大持续工作电压 Uc |
255 V |
保护级别 依据于VDE 0675/Part 6测试级别 依据于IEC 61643- 1 |
B |
|
绝缘阻抗 Risol |
> 100MW |
|
保护水平 Up |
< 2kV |
|
响应时间 tA |
< 100 ns |
|
测试雷电电流数值 （10/350） 依据国际标准IEC 1312-1 （02.95）的雷电电流参数 电量 Q能量 W/R |
|
|
灭弧能力 at Uc If |
25 KA |
|
工作温度 J |
-40°C upto + 85°C |
|
相对湿度 |
￡ 95% |
|
保护类型 |
IP 20 |
|
接线线径 单股/多股 |
10 – 50 / 10 – 35 mm2 AWG 8-2 |
|
安装 |
固定于 35mm DIN 型轨道上 |
|
颜色 |
灰 |
|
结构 |
密封火花隙 |
|
尺寸 依据于 DIN 43880 |
100mm |
|
测试依据： IEC61643-1 （02.98）, |
|
|
型号 |
MC 125-B/NPE |
|
额定工作电压 UN |
230 V/ 50- 60 Hz |
|
最大持续工作电压 Uc |
255 V |
保护级别 依据于VDE 0675/Part 6测试级别 依据于IEC 61643- 1 |
B |
|
绝缘阻抗 Risol |
> 100MW |
|
保护水平 Up |
< 2,5kV |
|
响应时间 tA |
< 100 ns |
|
测试雷电电流数值 （10/350） 依据国际标准IEC 1312-1 （02.95）的雷电电流参数 电量 Q能量 W/R |
|
|
灭弧能力 at Uc If |
3 100Aeff |
|
工作温度 J |
-40°C upto + 85°C |
|
相对湿度 |
￡ 95% |
|
保护类型 |
IP 20 |
|
接线线径 单股/多股 |
10 – 50 / 10 – 35 mm2 AWG 8-2 |
|
安装 |
固定于 35mm DIN 型轨道上 |
|
颜色 |
蓝色 |
|
结构 |
密封火花隙 |
|
尺寸 依据于 DIN 43880 |
100mm |
一）基本要求
1、MC 50-B应安装于基站内低压主配电柜内，它并联于主断路器的出线侧。
2、防雷器与供电系统的连接线长度应小于50cm.
3、导线截面的选择（依据VDE0100标准） 单位： mm2
|
配电电源线 |
≤35 |
50 |
≥70 |
|
连接电线 |
10 |
16 |
25 |
|
接地线 |
≥16 |
25 |
≥35 |
4、由于MC系列的特点，在安装时不需在其前端串接空开。
注意：不可将已保护的线路与未保护的线路或地线并行布线。
