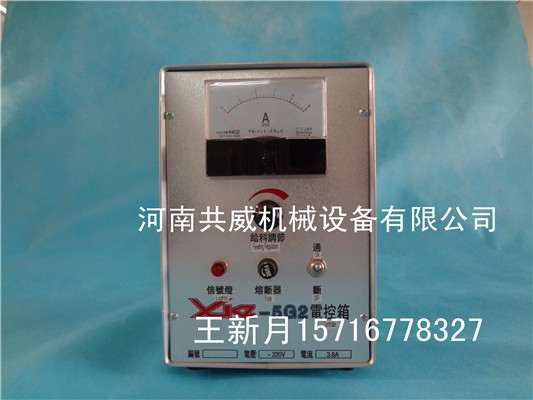

一、XKZ电控箱的工作原理：
调整电位器，就是调整电阻，在电路中调整了可控硅的导通角，也就是调整了供给电磁铁的电流，使振动的大小得到调节，从而调节了给料的速度。电磁振动给料机是利用电磁的方法使给物料以振动，使料（一般是属于颗粒状的）单向运动，以达到均匀给料。给料速度和电源频率、磁力的大小、幅度有关，由于一般使用工频（50HZ），所以往往采用调节供给电磁铁的电流（或电压）来实现。
二、XKZ电控箱使用方法：
1、按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好。
2、打开电源开关键，工作指示灯亮，表示电源已接通。
3、顺时针转动电流调节选钮，使输出达合适强度。
三、XKZ电控箱注意事项：
1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。
2、电控器周围介质温度不超过-20℃—＋40℃的范围。
3、周围介质温度为25℃时相对湿度不大于85%。
4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。
四、 XKZ电控箱主要性能指标
1、输入与输出电压〈10V（输入电压大于或等于220V时实测）5V〉。
2、导通角不低于175度。
3、电流控制方式: 4~20 mA。
4. 电压控制方式: 0~5VDC。
5、电源适用于正负220V±15%变化的。
6、最小导通电流: 50 mA
7. 通态压降 小于1 .5V
8. 断态漏电流: 小于10 mA
9. 导通时间 （50H Z ）： 1MS
10. 关断时间： 10MS
五、XKZ电控箱安装方法：
⒈将控制器后面板标有输出的二个端子与给料机相连（可不分反正）。
⒉将控制器后面板标有输入的二个端子与220V交流电相连（可不分火、零）。
⒊确认连接正确后，即可接通电源。
⒋调节“电流调节”旋扭可控制给料机速度。
注意：输出和输入不能反接，二个输出端不能短接。
电流调节旋扭要轻轻转动，最多只能转多半圈，即3/4圈，约260度。
六、XKZ电控箱技术参数表：
|
型号 |
工作电压 |
表示电流 |
配套给料机 |
备注 |
|
XKZ-5G2 |
220V |
3.8A |
GZ1----GZ3 |
|
|
XKZ-20G2 |
220V |
10.6A |
GZ4----GZ5 |
|
|
XKZ-20G3 |
380V |
13.3A |
GZ6 |
|
|
XKZ-50G3 |
380V |
20A |
GZ7 |
|
|
XKZ-100G3 |
380V |
32A |
GZ8 |
|
|
XKZ-200G3 |
380V |
38.6A |
GZ9 |
|
|
XKZS-20G2 |
220V |
10.6×2A |
GZ5K1----GZ5K4 |
|
|
XKZS-200G3 |
380V |
38.6×2A |
GZ10----GZ11 |
|
|
XK-II-5（LM） |
220V |
3.8A |
GZ1----GZ3 |
可接受4-20mA信号 |
|
XK-II-20（LM） |
220V |
106A |
GZ4----GZ5 |
可接受4-20mA信号 |
