单极铝质滑触线,单极滑触线,单极安全滑触线,行车滑触线
- 价 格：
面议 /
米
- 供 应 地：山东省济南市
- 发布公司：济南德玛电气有限公司
- 产品型号：DMHX
- 品 牌：德玛易通
- 发布日期：2015/4/6 15:01:40
- 联系人QQ：646866963
详细说明
（一）产品概述：

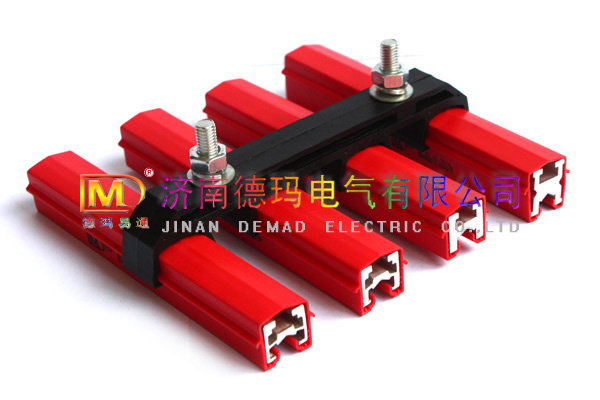

单极铝质滑触线是一种新型的向移动机械设备馈电的供电系统，单极滑触线导体为特殊配方优质铝合金型材，单极安全滑触线外装护套采用特殊聚氯乙烯原料，起到防雨、防尘、防雪、防触电的安全作用。行车滑触线结构简单、安装维护方便，被广泛用于矿山、冶金、化工、机械、码头、货场等移动设备的供电线。
（二）产品特点：
1.安全可靠，即使用手指接触也没有触电危险，符合IP23标准。
2.节能降耗，采用特殊配方铝合金型材作为导体；电阻小,可最大程度降低电能的损耗。
3.使用寿命长，导体护套也采用独特的配方，极大延长了滑触线系统的使用寿命。
4.集电器可三维空间运动，能满足供电设备的不间断供电；采用双绝缘设计，工作更安全可靠。
5.新材料、新技术、新工艺保证产品有更高的抗腐蚀性、耐侯性和工作温度使用范围，工作性能更加安全可靠。
6.轻型系列≤500A，重I型系列630A～1250A,重Ⅱ型系列＞1250A,同一系列，护套及配件通用。
7.采用组合设计，易于安装和日常维护，特别适合于高空作业。
（三）使用环境：
本系列产品广泛应用于起重机械、矿山、冶金、机械厂、造船厂、刚结构厂、发电厂、各类仓库等环境温度低于85℃的场所。
（一）产品型号、技术参数：
额定电流A 200 320 400 500 630 800 1000 1250 1600 2000
导体截面mm2 110 160 210 260 320 410 610 760 960 1200
额定
电压 AC、V 500 500 500 500 500 500 500 500 500 500
DC、V 700 700 700 700 700 700 700 700 700 700
直流电阻25℃，Ω/m×10-6 352 183 150 121 63 55 44 36 30 23
交流电阻25℃，Ω/m×10-6
320 240 213 148 117 105 99 96 94 92
导杆定尺m 4.5 4.5 4.5 4.5 6 6 6 6 6 6
提挂件间距m 1.5 1.5 1.5 1.5 3.0 3.0 3.0 3.0 3.0 3.0
每相最小间距mm 46 46 46 46 80 80 80 80 80 80
不用膨胀件最大长度m
150 150 150 150 200 200 200 200 200 200
最小弯曲半径m 1.5 1.5
（二）技术性能与安全指标：
序号 类别 性能与指标值
1 极间对地绝缘电阻 >10MΩ
2 绝缘介电强度 工频交流3000V
1min无击穿闪烁现象
3 外壳防护等级 IP13 IP23 IP55
4 电流热稳定性 20倍I额定1S
5 耐化学腐蚀稳定性 耐酸、耐碱、耐盐雾腐蚀
6 环境指标 高温试验：
复合型≤+85℃
普通型≤55℃
耐低温试验：≥-35℃
耐湿热试验：相对湿度95%+25℃
大气压力：86~106Kpa
7 阻燃性 自熄
8 输电导轨参数 1.符合GB3048(电线电缆导体)
标准要求
2.电阻率≤0.02m㎡/(+20℃)
（一）滑触线安装示意图：
（二）滑触线常见故障处理表：
序号 故障现象 故障原因 处理办法
1 断电 电刷在导管中爬坡 检查集电器,磨损严重、既更换检查
电刷磨损严重，无法触及导体 更换电刷
导体接头不平整 重新调整连接
单集电器使用 采用双刷集电器
导轨接头松脱 重新调整拧紧连接螺钉
2 导轨变形集电器运动受阻 环境温度过高 局部采用隔热板，室外加遮阳板
吊挂夹间距大或松脱 增加吊挂夹数量，校直导管，并拧紧螺钉
3 工作时导轨
晃动大 拨叉（杆）无法吸收传动误差 修正牵引器，使之能自由吸收传动误差
导轨整线直线度差 调整导轨直线度
悬挂夹松动 拧紧悬挂夹螺钉
4 电刷磨损快 接头不平整 按要求重新连接导轨
载流量过大 增加集电器数量
弹簧压力过大 更换、修正弹簧压力
5 电刷侧面擦
伤 电刷磨损，集电器定位不正 更换、修正弹簧压力
牵引器的拨叉（杆）侧力
传递过大 更换牵引器拨叉（杆）或修正牵引器拨叉（杆）
6 导轨内有火
花 电刷表面与导轨接触不良 检查导轨接头，适当磨合电刷保证
60%接触面积
7 集电器行走
有较大异响 电流过大 增加集电器数量
接头不平整 重新安装导轨连接
8 集电器
外壳擦伤 导轨变形 按故障2处理，增加定定型夹
集电器定位欠佳 调整集电器
（一）滑触线附件配置清单：
使用在单极滑触线的相关配件有；集电器、靴片（触靴、碳刷、刀片）、检修段、动力输入件、接头护套、铝接头、端头护套、单孔固定夹/四孔固定夹、四孔提挂架/单孔提挂架、集电器支架、温度补偿器（膨胀段）、其中，需要额外付费的有集电器、检修段、温度补偿器（膨胀段）。
（1）滑触线需要多少米？
滑触线长度=车间长度x三线/四线（若是使用三相三线的滑线就乘以三，若是使用三相四线的滑线就乘以四）。
（2）滑触线根数=滑触线数量÷4.5/6（轻型滑触线是4.5m一根，重型滑触线长度是6米一根）
（3）集电器数量=行车数量x三线/四线（若是使用三相三线的滑线就乘以三，若是使用三相四线的滑线就乘以四）。
（4）集电器支架=行车数量=集电器数量÷线制
（5）铝接头=滑触线长度÷4.5/6
（6）接头护套数量=铝接头的数量
（7）轻型滑触线角钢支架=四孔提
