热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

　　热继电器的主要技术参数
　　额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V，380V，600V。
额定电流：热继电器的额定电流主要是指通过热继电器的电流
　　额定频率：一般而言，其额定频率按照45~62HZ设计。
　　整定电流范围：整定电流的范围有本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。
　　热继电器的作用是：主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的符号为FR
选择方法
　　热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。
　　1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。
　　2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。
　　3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。
　　4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。
组成结构
　　它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。
　　热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。
工作原理
　　热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。
　　电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。
　　使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。
　　若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。
　　热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。这种作用称温度补偿作用。
　　

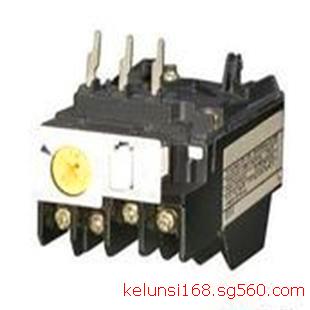

库存TR-5-1热继电器
