▲T105继电器用于AC50Hz或60Hz电路中，供远距离接通与分断电力线路或频繁地控制交流电动机用.与T系列热过载继电器配用或组成MSB电磁起动器，可以保护电动机的过载和断相。
B25C、B30C、B50C、B63C、B75C切换电容器主要适用于交流50Hz，额定电压380V的补偿回路中接通和分断电力电容器，以调整用电系统的功率因素，接触器具有抑制涌流能力，使接通时的涌流峰值不大于额定工作电流的20倍，适用工作条件与B系列接触器相同。  3C认证证书下载
技术数据和性能：  型号  B9  B12  B16  B25  B30  B37  B45  基本规格代码  9  12  16  25  30  37  45  额定绝缘电压(Ui)  V  690  约定发热电流(Ith)  A  16  20  25  40  45  45  60  额定控制电源电压  交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V  AC-1额定工作电流(Ie)  A  16  20  25  40  45  45  60  AC-3、AC4额定工作电流(Ie)  A  AC220V  8.5  11.5  15.5  22  30  37  44  AC380V  8.5  11.5  15.5  22  30  37  44  AC660V  3.5  4.9  6.7  13  17.5  21  25  AC-3额定工作功率(Pe)kW  AC220V  2.2  3  4  6.5  9  11  13  AC380V  4  5.5  7.5  11  15  18.5  22  AC660V  3  4  5.5  11  15  18.5  22  触头组合形式  B9-30-10  B12-30-10  B16-30-10  B25-30-10  B30-30-00  B37-30-22  B45-30-22  B9-30-01  B12-30-01  B16-30-01  B25-30-01  -  -  -  B9-40-00  B12-40-00  B16-40-00  B25-40-00  -  -  -  B9-22-00  B12-22-00  B16-22-00  -  -  -  -  型号  B65  B85  B105  B170  B250  B370  基本规格代码  65  85  105  170  250  370  额定绝缘电压(Ui)  V  690  约定发热电流(Ith)  A  80  100  140  230  300  410  额定控制电源电压  交流50Hz:AC48V、AC110V、AC127V、AC220V、AC380V  AC-1额定工作电流(Ie)  A  80  100  140  230  300  410  AC-3、AC4额定工作电流(Ie)  A  AC220V  65  85  105  170  245  370  AC380V  65  85  105  170  245  370  AC660V  45  55  82  118  170  268  AC-3额定工作功率(Pe)kW  AC220V  18.5  25  30  55  75  110  AC380V  33  45  55  90  132  200  AC660V  40  50  75  110  160  250  触头组合形式  B65-30-22  B85-30-22  B105-30-22  B170-30-22  B250-30-22  B370-30-22
T105热继电器T105配170技术参数/选型手册/说明书/安装尺寸：
用途

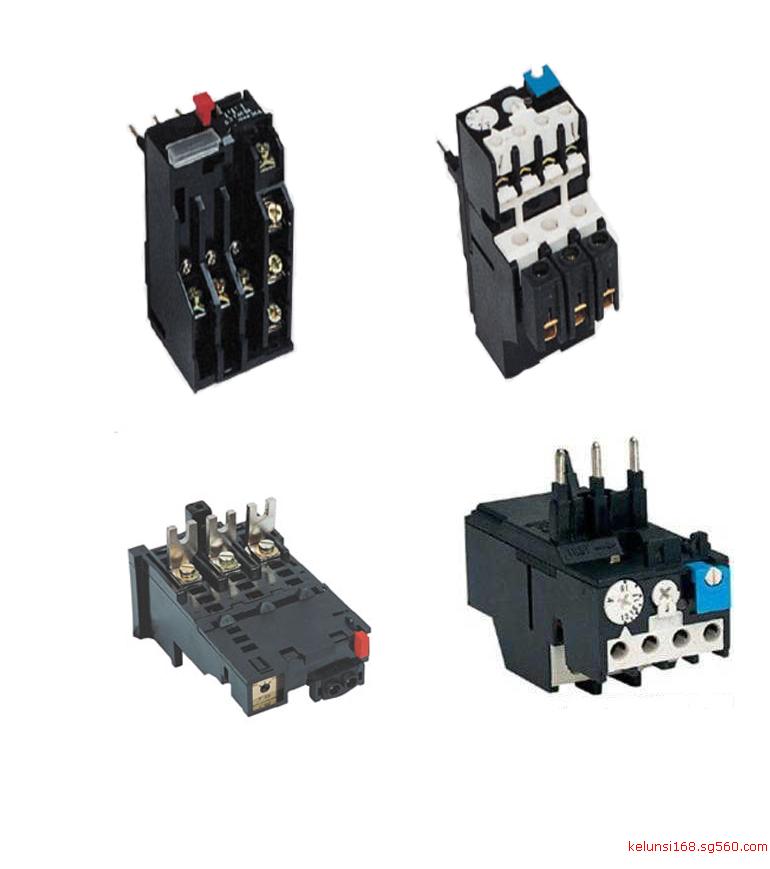

▲T系列双金属片式热过载继电器用于主回路额定电压交流50Hz、660V及以下,电流至500A的电力系统中作为三相交流电动机的过载保护和断相保护。
结构特点
▲产品的基本结构：具有电流调节、温度补偿、断相保护装置及复位按钮。其中电流调节方式有两种，T16为调节杆式，其余为调节凸轮式。产品的动作机构：T16的动作机构为摩擦脱扣式，零部件设计采用“积木式”结构，组装方便；T25、T75的动作机构为片簧式快速跳跃机构；T45、T105、T170的动作机构为“背包式”结构，即发热元件单独装于一个躯壳内，动作机构（包括电流调节装置及复位按钮）安装于另一个躯壳内，两躯壳并行相叠，通过拨叉式杠杆来实现产品的动作。
产品的发热元件系统：T16、T25、T45、T75、T105及T170均采用独立的发热元件系统。T250和T370是带有速饱和电流互感器，它由三个单相速饱和电流互感器和T45组合而成。

标准
▲符合GB14048.4
▲IEC947-4-1
型式及选用
▲本厂生产的T系列热继电器按安装方式分有组合式(插入式)和独立式(固定式)二种。
▲全系列T热继电器都可与同电流等级的B交流接触器组合使用。这是理想的配合使用，所以我们首先推荐用户按下表组
我公司代理销售人民电器厂的B9,B12,B25.B45.B85,B105.B250.B370.系列交流接触器。RMK6.RMK9.RMK12.RMK16.RMK25.RMK50.RMK63.RMK75.RMK95.RMK110.RMK145.RMK185.RMK210.RMK260.RMK300.RMK400.RMK500系列交流接触器。RMW1.RMW2。RMM163.RMM1-250.RMM2.DW10.DW15.DW16.DW17.DW45。CM1,CW1.CW2系列断路器.CJ20.CJ40.CJ35,CJ16.CJ19.CJT1,GMC-9.GMC-12.GMC-40.GMD.GMR,SC.S-N10.S-N12.S-N50.S-N125S-N300.S-N400.S-N600.S-N800.SD-N11.SD-N12.SD-N80.SD-N300系列接触器，T105继电器
