艾默生HD11010-3A系列高频开关电源模块
1.模块简介
1.1产品系列
HD11010-3A充电模块是电力电源主要的配置模块，广泛应用于小型变电站直流电源中。本产品为HD11010-2充电模块的优化产品，其各项性能指标优于HD11010-2充电模块。该系列模块的原理、外观尺寸、安装、维护使用等与HD22010-3系列完全相同，相关信息请参考本节前面部分的介绍，这里给出产品系列和具体指标以供参考。
1.2产品系列
产品系列见下表。
表2-13订货信息

名称
型号
编码
单位
定购指南
备注
充电模块
HD22005-3A
02130560
PCS
根据系统要求配置个数
自然冷/风冷结合防尘设计
充电模块
HD11010-3A
02130556
PCS
根据系统要求配置个数
自然冷/风冷结合防尘设计
1.3技术参数
HD11010-3A、HD22005-3A充电模块技术参数见表2-14。
表2-14  HD22005-3A、HD11010-3A充电模块技术参数

类别
参数名称
HD22005-3A
HD11010-3A
输入特性
输入电压
323V～475V（三相三线制）
323V～475V（三相三线制）
输入电流
≤4A
≤4A
交流输入频率
45Hz～65Hz
45Hz～65Hz
效率
≥90％
≥90％
输出特性
输出电压范围
198V～286V
99V～143V
额定输出电流
5A
10A
最大输出电流
5.5A
11A
软启动时间
3～8秒
3～8秒
输出恒流范围
10％～110％
10％～110％
稳流精度（20％限流）
≤±1％
≤±1％
纹波系数
≤0.1％
≤0.1％
稳压精度
≤±0.5％
≤±0.5％
音响噪音
＜55dB
＜55dB
保护特性
输出短路回缩
回缩电流≤40％额定电流，可自恢复
输出过压保护
293±6Vdc
148±4Vdc
输入过压
保护点
482±6Vac
恢复点
460±15Vac
输入欠压
保护点
316±6Vac
恢复点
335±10Vac
保护特性
缺相保护
可恢复
过温
保护点
85℃
恢复点
75℃
风扇温度控制
风扇启动点50℃，停转点38℃
安规
绝缘电阻
试验电压1000Vdc，输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞10MΩ
绝缘强度
输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象
EMC
静电放电抗扰性要求
IEC6100-4-2          Level  3
快速瞬变电脉冲群抗扰性要求
IEC61000-4-4          Level  3
浪涌抗扰性要求
IEC61000-4-5          Level  3
由射频场感应引起的传导骚扰抗扰性要求
IEC61000-4-6          Level  3
工频磁场抗扰性要求
IEC61000-4-8          Leve  3
电压暂降、短时中断和电压渐变抗扰性要求
IEC61000-4-11    暂降和中断：0～70％U
环境参数
工作温度
－10℃～40℃
储存温度
－25℃～55℃
相对湿度
≤95％
大气压力
70～106kPa
机械参数
尺寸（长×宽×高）
407mm×107mm×245mm
重量
6kg
冷却方式
风冷，防尘设计
手动调压按钮可使充电模块输出电压最高达到286V，因此在系统正常时请勿随意调节该按键。由于不同用户选择蓄电池的节数有差异，为安全起见，充电模块的输出在出厂时已整定在浮充电压值234V上。
  4．机械参数
模块外形尺寸（长×宽×高）：413mm×110mm×257mm
模块重量：＜8kg

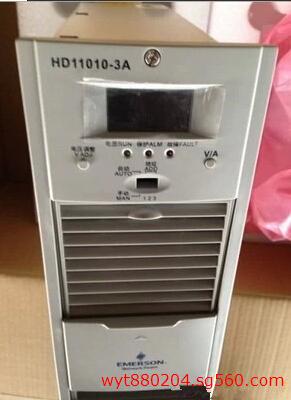

HD11010-3A 艾默生充电模块
