一、装置组成、结构、尺寸
1、装置由ZSB127-Z矿用隔爆兼本安型水位报警装置主机、ZSB12-X矿用本安型水位报警装置显示器、GUH1矿用水位传感器及ZKC-12F遥控发送器组成。

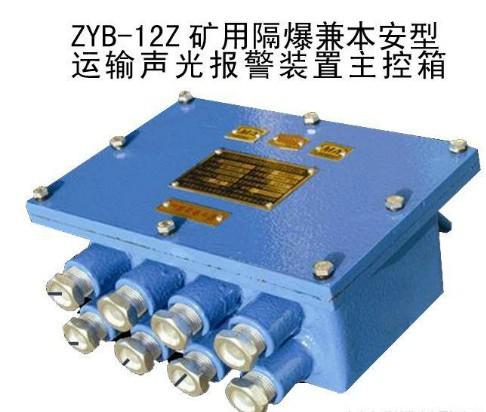

2、装置主机一体一腔，设有6个电缆引入口（M22）和一个显示窗，腔内装有电路板；装置显示器一体一腔，设有两个电缆引入装置、一个扩音口、两个灯光显示口，内部装有指示灯和扬声器；水位传感器使用灌封胶浇注成一体，引出12m 两芯专用电缆（中间部有排气管）；遥控发送器为手持式，内有一节12V碱性电池和遥控发射电路。
3、
|
序号 |
项 目 名 称 |
基 本 参 数 |
|
主控箱 |
外形尺寸（mm）， 长×宽×高 |
240×220×140 |
|
重量（kg） |
约9.3 |
|
|
显示器 |
外形尺寸（mm）， 长×宽×高 |
428×186×70 |
|
重量（kg） |
约5 |
|
|
水位传感器 |
外形尺寸（mm），直径×高 |
Φ37×100 |
|
重量（kg） |
约0.3 |
|
|
遥控发送器 |
外形尺寸（mm）， 长×宽×高 |
85×37×16 |
|
重量（kg） |
约0.2 |
二、功能原理
透过主机显示窗可以看到三支发光管和四位数码管。三支发光管分别标注“K”、“T”、“B”，“K”发光管亮时表示开泵，“T”发光管亮时表示停泵、“B” 发光管亮时表示报警；四位数码管第一位（左起 ）显示工作模式（两种模式即“E”、“F” ），显示“E”时表示排水控制模式下，显示“F”时表示注水控制模式下；二、三、四位显示即时水位深度值（单位：厘米）。通过遥控发送器可以对模式、高低水位值、报警水位值进行遥控设置，具体方法见（七、参数设定）,设置具有记忆功能，停电后设置不改变。
在“E”（排水） 模式下，当水位超过设定值时（高水位值“H” ），主机内部继电器常开触点闭合，控制水泵开关启动，开始排水，当水位低于设定值时（低水位值“L”），内部继电器断开，水泵停止排水。
在“F”（注水）模式下，当水位低于设定值（低水位值“L” ）时，内部继电器触点闭合，控制水泵开关启动，开始注水；当水位超过设定值（高水位值“H”）时，内部继电器触点断开，停止注水。
在任一模式下，如果水位越过设定的警界值（高位报警值“b”和低位报警值“d”）时，显示器发出“嘟嘟”的报警声并伴有黄灯闪烁。
