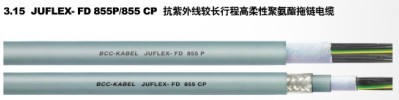

抗紫外线较长行程高柔性聚氨酯拖链电缆_抗紫外线较长行程

应用范围

·    适用温度范围  -50  至  +80°C

·    非屏蔽型电缆的最小弯曲半径
只有电缆外径的5倍

·    JUFLEX-FD  855  P  或  855  CP
适合安装于最现代化的自动化生产线，不仅在室内，而且可在露天安装，使用寿命极长

·    普通机械应力下，适用于潮湿环境中的机械工具和传输线

产品特性

·    JUFLEX-FD  855  P  和  855  CP电缆外径极小，是现有拖链系统中绝对弯曲半径最小的电缆


  ·    其绝缘料和外护套材料确保电缆可抗任何工业应用环境中的机械磨损和化学侵蚀

·    无卤材料

·    耐低温至  -40°C，仍保持柔性

·    抗微生物、抗水解

·    不粘连

·    聚氨酯外护套的阻燃特性符合VDE  0472  第  804  部分，B类试验(IEC  60332.1)

·    用于较长的拖链行程

电缆结构

JUFLEX-FD  855  P






  ·    采用多股细绞超细裸铜丝

·    TPE  芯线绝缘

·    黑色芯线白色数字编号

·    带有绿/黄双色接地芯线标识

·    绝缘芯线绞合小节距成缆

·    无纺材料包覆

·    特制聚氨酯外护套

·    银灰色  (RAL  7001)

JUFLEX-FD  855  CP

·    无纺材料包覆之外，TPE  内护套

·    镀锡铜丝编织屏蔽

·    特制聚氨酯外护套

·    银灰色  (RAL  7001)






      技术参数





  最小弯曲半径

JUFLEX-FD  855  P

移动安装：    5  x  电缆外径

固定安装：    3  x  电缆外径



JUFLEX-FD  855  P
移动安装：  7,5  x  电缆外径
固定安装：    4  x  电缆外径





  芯线标识
黑色芯线白色数字编号(VDE0293)



  导体结构
VDE  0295第6类导体

采用多股细绞成束超细裸铜丝





  绝缘电阻
>  1TΩ  x  cm



  芯线接地标识
G=有绿/黄双色接地标识,
X=无绿/黄双色接地标识



  工作电压
300  /  500  V





  测试电压
3000  V



  符合标准
VDE  0245/0281



  使用温度范围
固动安装：  -40°C  至  +80°C
移定安装：  -50°C  至  +80°C






G=有绿/黄双色接地标识;  X=无绿/黄双色接地标识。




物料                        编号
  导体截面积
  电缆近似
  电缆耗铜
  电缆重量
  物料                        编号
  导体截面积
  电缆近似
  电缆耗铜
  电缆重量

mm2
  外径mm
  量kg/Km
  kg/km
  mm2
  外径mm
  量kg/Km
  kg/km

  JUFLEX-  FD  855  P
    JUFLEX-  FD  855  CP

JT3201318
      2  X  0,5
      5,4
      10
      34,0
  JT3201369
      2  X  0,5
      7,1
      32
      67,0

JT3201319
      3  G  0,5
      5,9
      14
      40,0
  JT3201370
      3  G  0,5
      7,4
      40
      79,0

JT3201320
      5  G  0,5
      6,9
      24
      55,0
  JT3201371
      5  G  0,5
      8,6
      53
      107,0

JT3201321
      6  G  0,5
      7,4
      29
      63,0
  JT3201372
      6  G  0,5
      9,1
      59
      121,0

JT3201322
      7  G  0,5
      8,0
      34
      76,0
  JT3201373
      7  G  0,5
      9,8
      67
      132,0

JT3201323
      12  G  0,5
      9,5
      58
      114,0
  JT3201374
      12  G  0,5
      11,5
      97
      190,0

JT3201324
      18  G  0,5
      11,3
      86
      165,0
  JT3201375
      18  G  0,5
      13,3
      131
      245,0

JT3201325
      20  G  0,5
      11,9
      96
      180,0
  JT3201376
      20  G  0,5
      13,9
      156
      281,0

JT3201326
      25  G  0,5
      13,8
      120
      219,0
  JT3201377
      25  G  0,5
      16,2
      190
      367,0

JT3201327
      30  G  0,5
      14,0
      144
      251,0
  JT3201378
      27  G  0,5
      15,6
      199
      382,0

JT3201328
      36  G  0,5
      15,1
      173
      290,0
  JT3201379
      30  G  0,5
      16,4
      222
      408,0

JT3201329
      2  X  0,75
      5,9
      14
      42,0
  JT3201380
      36  G  0,5
      17,4
      251
      459,0

JT3201330
      3  G  0,75
      6,4
      22
      50,0
  JT3201381
      2  X  0,75
      7,7
      40
      79,0

抗紫外线较长行程高柔性聚氨酯拖链电缆
