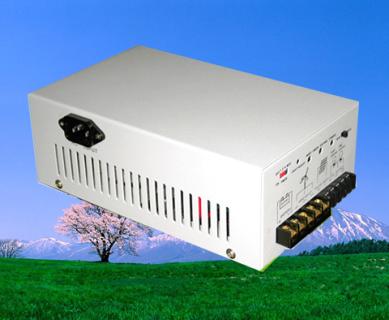

风光互补控制逆变器_风光互补控制器_山东中煤工矿物资集团有限公司

设计特点
1、纯正弦波输出：相对于方波或修正正弦波（阶梯波）具有更强的带负载效果和带负载能力。设备可带感性负载和其它任何类型的通用交流负载，带冰箱、电视机和收音机等设备无干扰和噪音，且不会影响负载设备的性能和寿命。
2、PWM无级卸载：在太阳电池板和风力发电机所发出的电能超过蓄电池和逆变输出需要时，控制系统必须将多余的能量通过卸荷释放掉。普通的控制方式是将整个卸荷全部接上，此时蓄电池一般还没有充满，但能量却全部被耗在卸荷上，从而造成了能量的浪费。有的则采用分阶段接上卸荷，则阶段越多，控制效果越好，但一般只能做到五六级左右，所以效果仍不够理想。我公司采用的控制方式是PWM（脉宽调制）方式进行无级卸载，即可以达到上千级的卸载。所以，在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，而只是将多余的电能释放到卸荷上。从而保证了最佳的蓄电池充电特性，使得电能得到充分利用，并确保了蓄电池的使用寿命。
3、稳定性高：由于本系统具有过压、欠压、过载、过热、短路、反接、防雷、蓄电池开路保护、PWM卸载和过压自动刹车等完善的保护功能，从而确保了系统的稳定性。
4、控制逆变一体：结构简单，维护方便。
5、风光互补：由于风力资源和阳光资源在不同的地域、季节、天气条件下分布不同，采用风光互补系统具有一定的互补性。同时充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡。
6、高效率变压器隔离：整机逆变效率高，空载损耗低。
7、液晶显示蓄电池电压和充电电流：使得用户能够直观了解风机充电电流的大小和蓄电池的状态，并可以根据蓄电池的电压来调节使用负载的大小和时间。从而使产品设计更加人性化。
8、数字化智能控制：核心器件采用功能强大的单片机进行控制，使得外围电路结构简单，且控制方式和控制策略灵活强大，从而确保了优异的性能和稳定性。

三、功能简介
1、充电控制功能：风力发电机输出的交流电能先转换成直流电能，然后和太阳能电池一起对蓄电池充电。如果太阳电池板和风力发电机所发出的电能超过蓄电池和逆变能量的需要，本电源则采用PWM（脉宽调制）方式对多余的能量进行无级卸载。在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，只是将多余的电能释放到卸荷上。从而保证了最佳的蓄电池充电特性，使得电能得到充分利用，并确保了蓄电池的使用寿命。
2、逆变输出功能：在打开前面板的“逆变开关(IVT  SWITCH)”后，逆变器即将蓄电池的直流电能转化成纯正弦波交流电，由“交流输出(AC  OUTPUT)”输出。
3、自动稳压功能：当蓄电池组电压在电压欠压点和过压点之间波动，负载在额定功率之内变化时，设备能自动稳压输出。
4、过压保护功能：当蓄电池电压大于“过压点”时，设备将自动切断逆变输出，前面板液晶显示“过压”，同时蜂鸣器发出十秒的报警声。待电压下降到“过压恢复点”时，逆变恢复工作。

技术参数：
型  号    WWSI0505-24    WWSI0610-24    WWSI1010-48
输出额定容量    0.5kVA    1kVA
额定风机功率    0.5kW    0.6kW    1kW
额定太阳能功率    0.15kW    0.2kW    0.3kW
额定蓄电池电压    24  VDC    48VDC
蓄电池浮充电压    28  VDC    56  VDC
蓄电池过充保护电压    34  VDC    68  VDC
蓄电池过充恢复电压    33  VDC    66  VDC
蓄电池过放保护电压    21  VDC    42  VDC
蓄电池过放恢复电压    24  VDC    48  VD
