公司常备标准规格有：
V2系列（V2-30,V2-45,V2-60,V2 -75,V2 -90,V2-105,V2-120, V2 -150,V2-180；
V3系列（V3-50,V3-75,V3-100,V3-125,V3-150,V3-175,V3-200,V3-250；
V4系列（V4-80,V4-100,V4-120,V4-160,V4-200,V4-240,V4-280,V4-320,V4-360,V4-400；
V6系列（V6-100,V6-150,V6-200,V6-250,V6-300,V6-350,V6-400,V6-450,V6-500,V6-600；
V9系列（V9-200,V9-300,V9-400,V9-500,V9-600,V9-700,V9-900；
V12系列（V12-200,V12-300,V12-400,V12-500,V12-600,V12-700,V12-800,V12-900；

产品应用行业范围覆盖：
焊线机，邦定机，点胶机，绕线机，自动化设备，电子设备，检测仪器；
电脑针车，缝纫机，绣花机，手机滑轨，手机走珠，排珠，拨珠；
钟表机械，回流炉，半导体机械，弯脚，测试，包装；
金属加工机械,数控车，,数控铣/加工中心，磨床，镗床，切割机，压铸机，冲床，锯床，雕刻

机
，火花机，线切割，
自动焊线，玻璃机械，木工/家俱机械，丝印/网印/喷绘/排版/分色机械，PCB机械（印刷，切

割
，钻孔，曝光），SMT机械；
制鞋机械，包装机械，造纸机械，,纺织机械，医疗设备，机器人/移载手，各行业流水线工装、
夹具，治具。

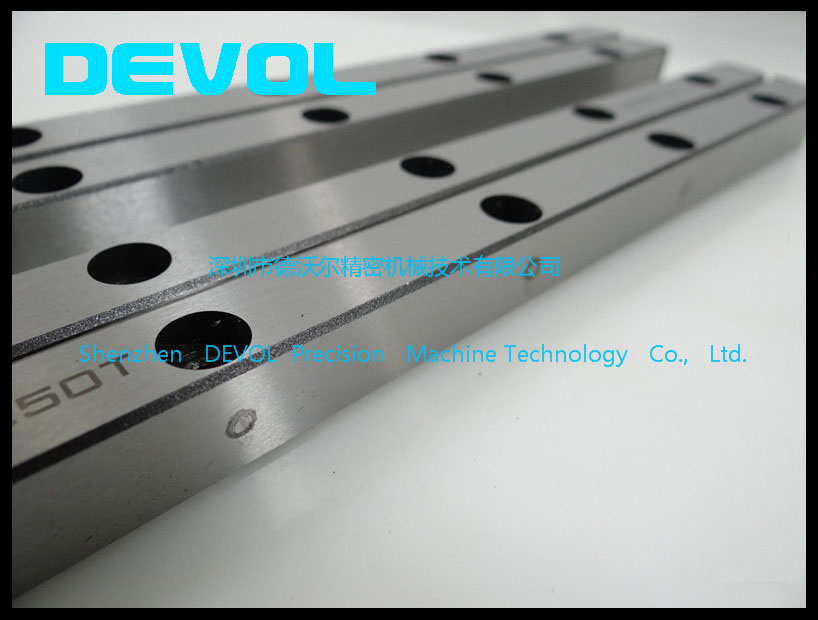

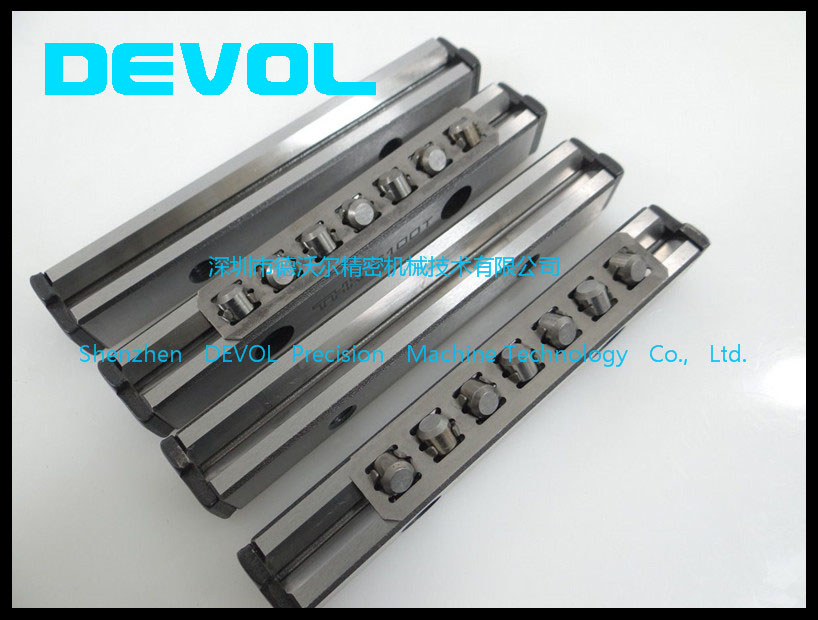

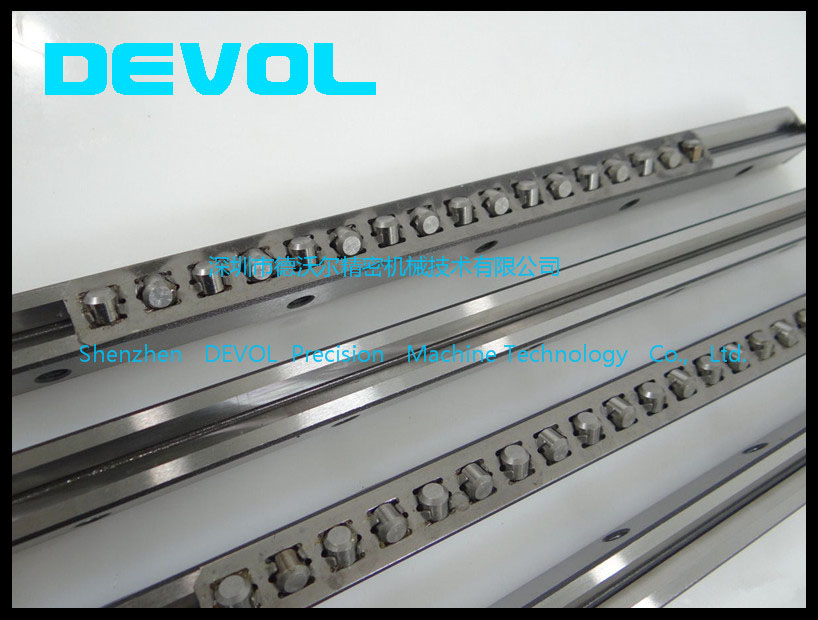

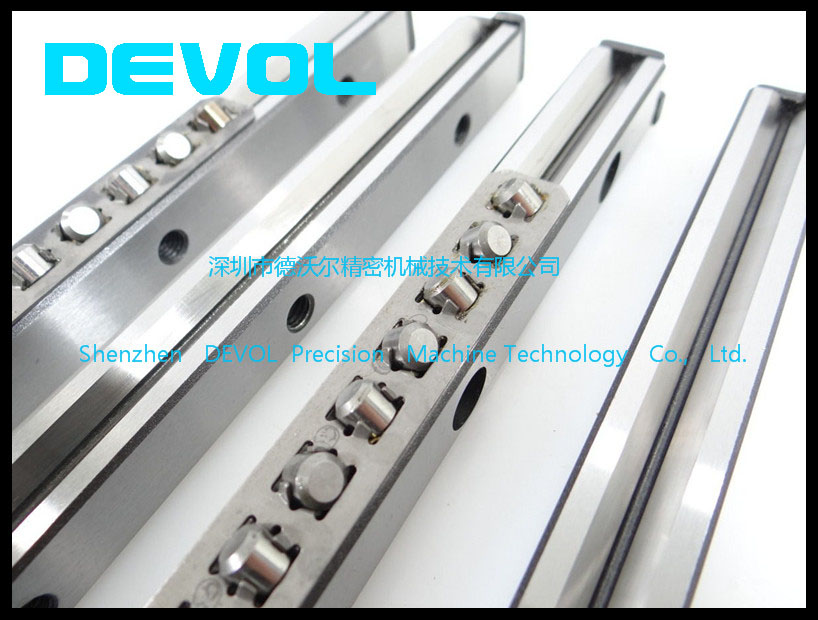

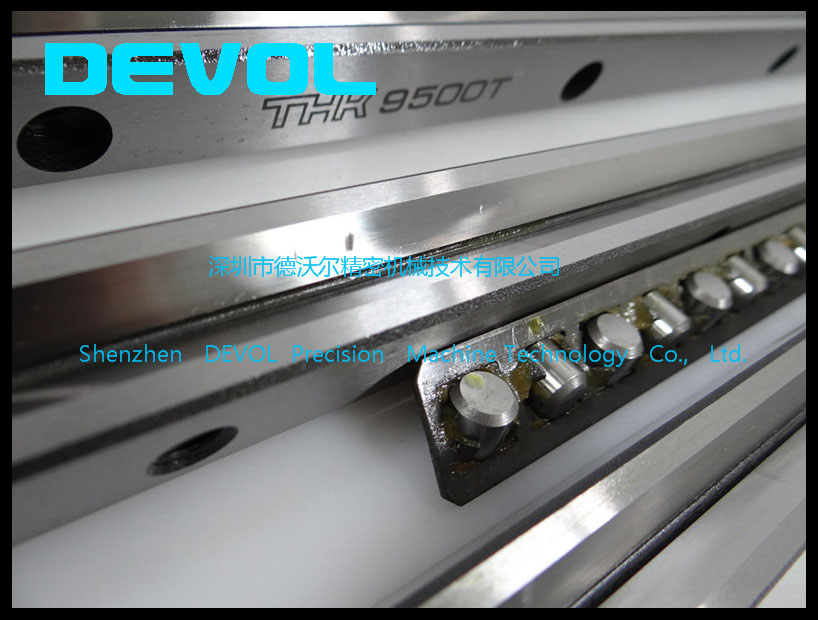

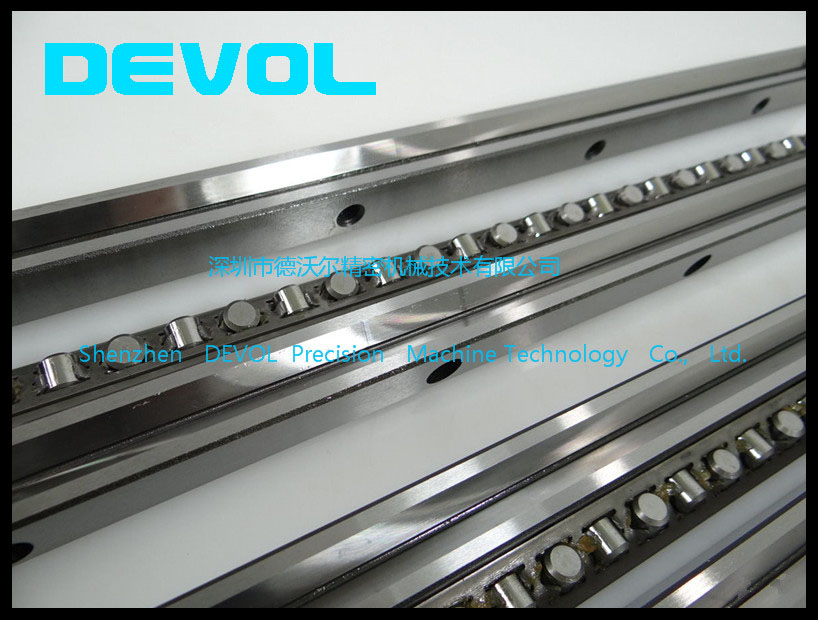

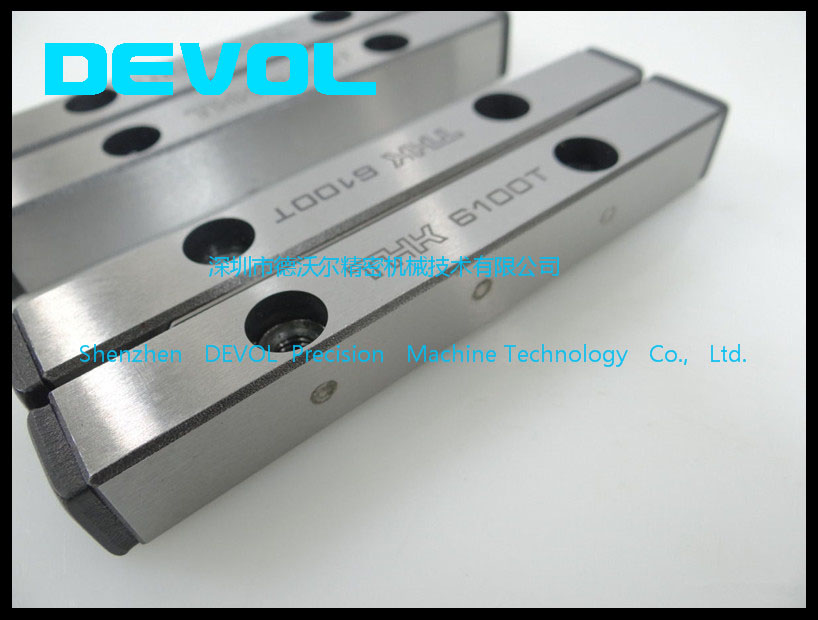

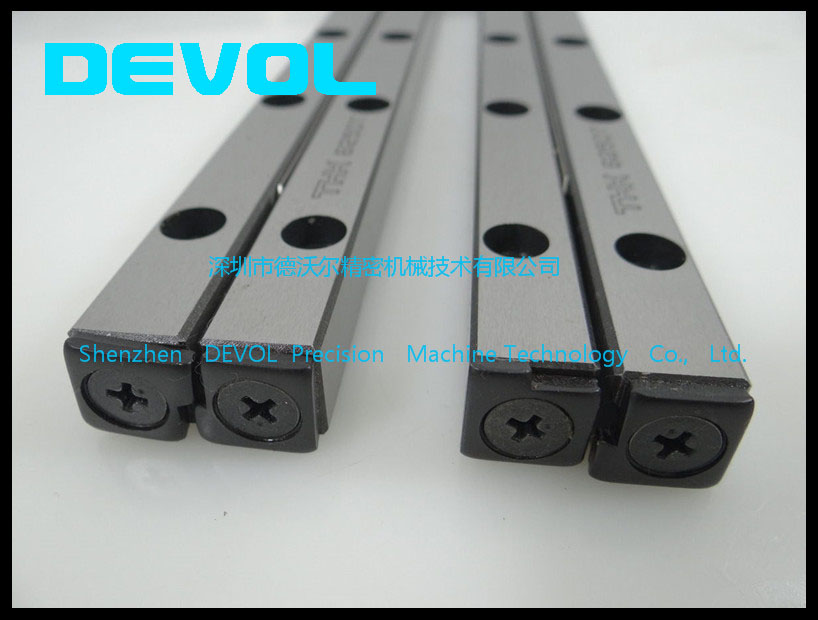

滚柱交叉导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成，相互交叉排列的

圆柱滚子在经过精密磨削的V型滚道面上作往复运动，可承受各个方向的载荷，实现高精度、平

稳的直线运动。


特 点：
1.滚动摩擦力阻力低，稳定性能好；
2.起动摩擦力小，随动性能好；
3.接触面积大，弹性变形量小，有效运动体多，易实现高刚性、高负荷运动；
4.结构设计灵活，安装使用方便。
* 交叉滚子导轨按日本尺寸标准, 瑞士尺寸标准, 客户特殊定制等三种方式供货
* V型导轨外形及安装尺寸与国际上THK, IKO,SCHNEEBERGER通用
* 交叉导轨大量库存规格: GV2-50到GV3-125, 地GV4-80到GV4-280, GV6-150到GV6-350, GV9
-200到GV9-600
滚柱交叉导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成，相互交叉排列的

圆柱滚子在经过精密磨削的V型滚道面上作往复运动，可承受各个方向的载荷，实现高精度、平

稳的直线运动。特 点： 1.滚动摩擦力阻力低，稳定性能好； 2.起动摩擦力小，随动性能好；

3.接触面积大，弹性变形量小，有效运动体多，易实现高刚性、高负荷运动； 4.结构设计灵活

，安装使用

导副轨的安装
1.用除油剂将零件基准面上的防锈油擦干净。因被除去防锈油的基准面容易生锈，因此，可用
黏度低的油漆上，再使用。
2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧

力
不要太大，使零件底面与相对的基准面紧密接合即可。用压板将零件压紧，使零件的侧面与安装

基
准面贴紧。用力矩扳手按下表规定的力矩逐个拧紧零件的安装螺钉，从中间开始按交叉顺序向两

端拧紧。
3.将调整侧的零件4作暂时的固定。
4.小心将保持架插入到中央附近。
5.将端部挡块安装在导轨端部。
6.将滑块左右移动到尽头，调整保持架到床身的中央位置。
7.把表头打在滑台的中心和侧面。
8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。
10.将滑台移至中央位置，把调整螺钉轻轻拧紧。
11.重复8～10的步骤，将滑台的间隙调到0为止。
12.参照下表给定的力矩值，按照8～10的步骤将调整螺钉固紧。
13.最后将零件4固紧。跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱。
