一、前言

针对ab plc的无线通xin需求，西安达泰提供适配其协议的无线模块及组网方案，支持RJ45接口的无线Modbus TCP/IP数据传输，适用于工业自动化场景下的远程监控、设备互联及控制指令无线传输。以下是适配方案及具体使用步骤：

二、触摸屏与ab plc无线通xin

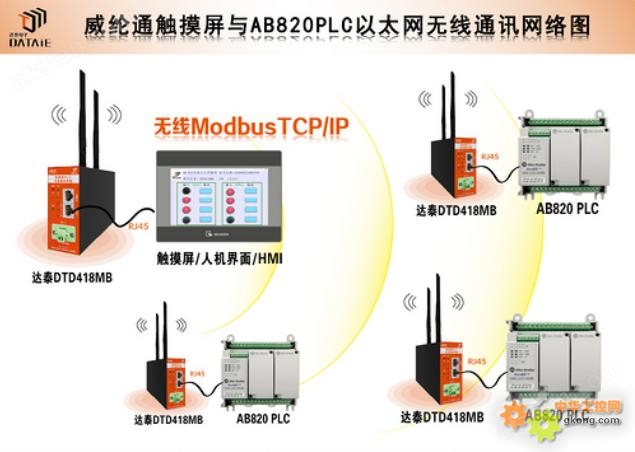

下面以威纶通触摸屏和2台罗克韦尔AB820 PLC为例，介绍威纶通触摸屏与多台PLC的无线以太网通xin实现过程。在本方案中采用了ab plc模块——DTD418MB，作为实现无线通讯的硬件设备。

三、接线方式

1. 触摸屏与DTD418MB接线：
   用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入触摸屏的RJ45接口。

2. PLC与DTD418MB接线：

3. ntentuneditable="false" style="box-sizing: border-box; -webkit-tap-highlight-color: transparent; appearance: none; margin: 0px; PADCING: 0px; list-style: none; border: 0px; break-after: page;">

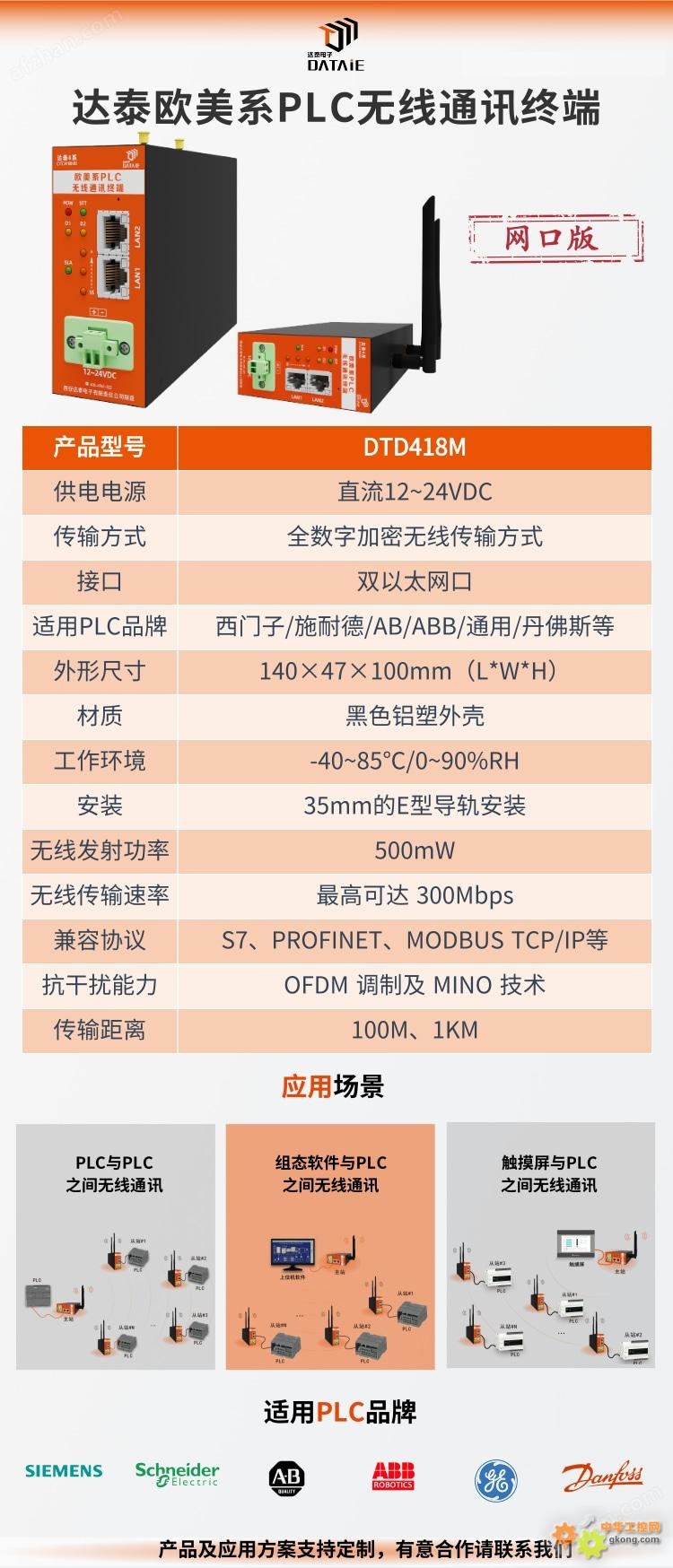

四、产品介绍

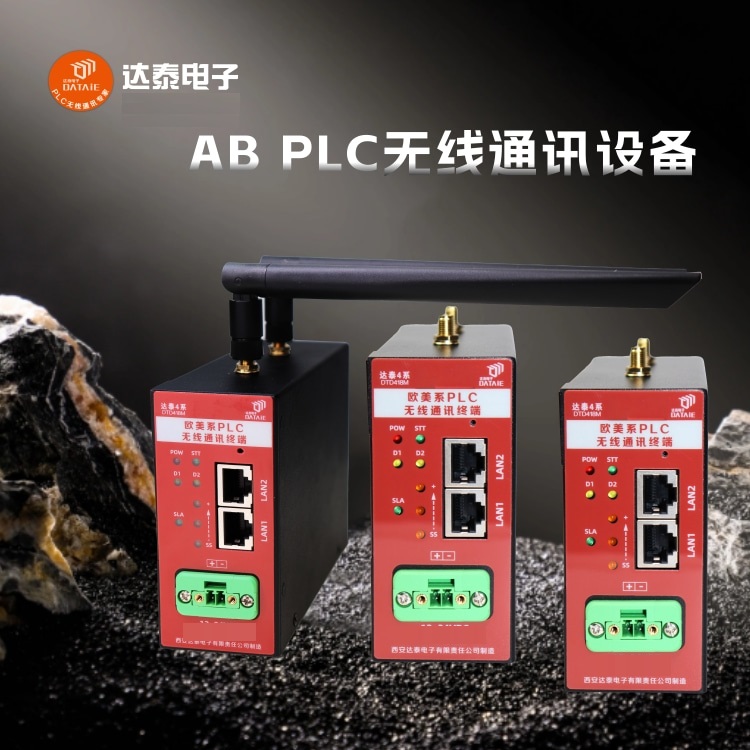

DTD418M 达泰欧美系PLC无线通讯终端，采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MIMO 技术，使无线可靠传输距离达到1KM范围内均可使用。适用于西门子、施耐德、AB、ABB等欧美系PLC品牌。

DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点（ PTP）和点对多点（ PTMP ）的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

五、产品选型

声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。

六、触摸屏配置及PLC从站设置

1、系统参数设置

2、触摸屏画面制作

3、PLC从站设置：1号从站的I点、Q点设置

七、测试方法

1. 触摸屏的指示灯可以实时监测PLC的输入点状态。
   2、触摸屏的按钮可以控制PLC的输出点。

八、应用场景参考

适用于工厂内分散设备需要高速数据传输的ab plc组网，例如PLC与传感器、触摸屏、多PLC协同控制或与上位机系统的无线数据交互。

14. 组态王与ab plc无线交互

使用ab plc模块，通过RJ45接口和ModbusTCP/IP协议，实现ab plc与组态王的无线以太网通xin，解决移动设备布线难题。

14. 多PLC协同控制

通过ab plc模块构建无线以太网，连接多个AB PLC，实现车间设备的高速数据同步与集中监控。

九、结语

ab plc模块具备强大的兼容性与组网能力，不仅能与ab plc实现无缝对接，还可与组态软件、触摸屏、工控机等设备进行无线自组网通讯，支持点对点、点对多点通xin模式。值得一提的是，它对其他主流PLC品牌同样友好，诸如西门子、施耐德等欧美系PLC，均能在该模块支持下顺畅组网通讯，为工业自动化系统集成提供了多元、便捷的选择。

十、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入xin号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。
