阿尔泰科技

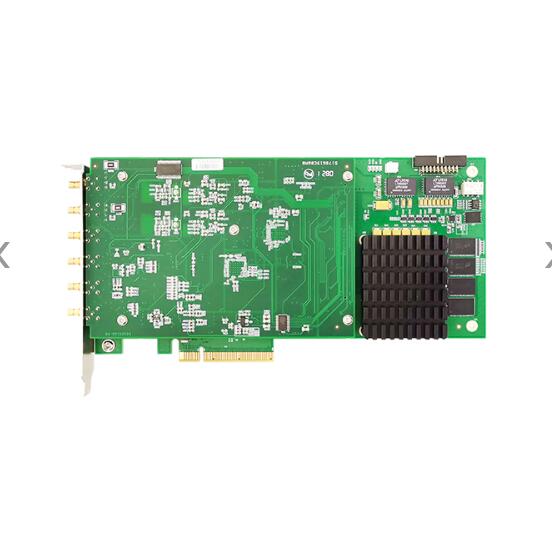

PCIe8912M/8914M/8916M同步AD采集卡，为250MS/s 12/14/16位 2通道同步采样数字化仪，专为输入信号高达 100M 的高频和高动态范围的信号而设计。与Labview无缝连接，提供图形化API函数。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达 2GB的板载内存。是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。
功能特点：
1、提供×8 Gen2接口协议。
2、具有高速稳定可靠的采样速率250MS/s。
3、模拟带宽高达100MHz。
4、该数字化仪每个输入通道拥有独立的A/D转换器和独立的程控放大器，可以无相位延时的同步记录信号。
5、每通道可独立程控输入阻抗1MΩ或50Ω，可以灵活适用于高低阻抗的场合。
6、板载2GB内存，非常大的保证了即使在高采样率下也可以进行长时间记录。
7、支持连续采集和有限点采集，通过DMA实现非常高速的数据流模式，连续传输速度能到1GB/s，在保持完整信息的同时对其进行存储或分析。结合阿尔泰科技的测控软件及PCIe-SSDM2X存储模块可实现高速数据流盘及回放，兼容市场主流磁盘阵列。
8、在同一系统运行多个PCIe8912/8914/8916板卡时，板卡之间可以通过同步总线互联，可以将主卡的时钟和触发信号分发给从卡，系统将获得2到多个完全同步的通道体验。
产品指标：
产品概述
总线类型
PCIe总线
操作系统
XP、Win7、Win8、Win10
AD模拟量输入
分辨率
12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M）
输入量程
±5V、±1V
过压保护
±5V
采集速率高达
250MS/s
通道数量
2通道
输入阻抗
1MΩ和 50Ω可程控配置
耦合方式
直流耦合、交流耦合（可程控配置）
采集模式
连续采样、有限点采样
存储器深度
板载 2GB 内存
触发源
软件触发、模拟触发、数字信号触发、同步信号触发
触发模式
中间触发、预触发、后触发及硬件延时触发
模拟带宽(-3dB 典型值)
100M
数据存储
可搭配PCIe-SSDM2X存储模块实现高达1GB/s实时数据流盘
