一、工作原理
射频导纳料位计是基于射频电容技术，将微电信号施加在探头上，对周围的环境进行连续分析，由于所有介质的介电常数和导电性均不同于空气，当探头接触到介质时所引起的微小电容量的变化被电路检测并转换成开关量信号输出。其独特的抗粘附电路只对物位改变引起的电容量的变化产生反应，从而消除了由于物料堆积、挂料等产生的虚假信号。
二、技术参数
1.供电电源：220VAC 50Hz或24VDC；
2.开关量触点：2组SPDT，5A 220VAC；
3.材质：感应探头：SUS304、SUS316 绝缘护套：PP或Teflon；
4.灵敏度：0.5pf~750pf；
5.工作温度：-10~80℃或-30~500℃；
6.连接方式：螺纹或法兰式连接。
7.延时时间：0~30s可调；
三、产品选型
|
名 称 |
标准型 |
高温型 |
|

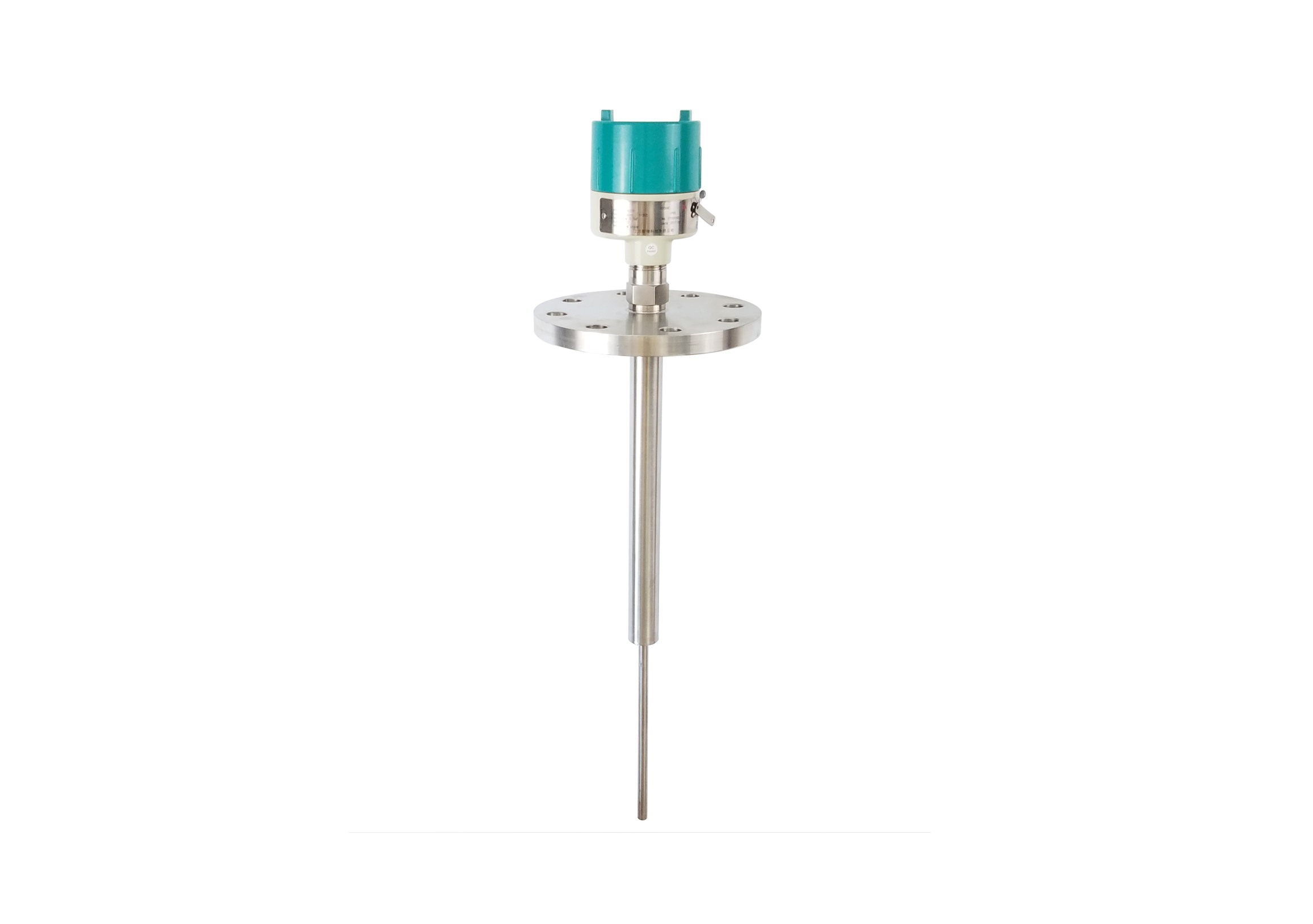

射频导纳料位计 |
HVZR206TP-N |
HVZR206TP-H |
注：探头长度可由用户任意选择
四、安装方法
1.当探头水平安装时，应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度；
2.探头穿过容器壁安装时，保护套（绝缘部分）应比容器壁上的积料厚度长出50mm；
3.为避免室外环境下雨水渗入接线盒，水平安装时电缆入线口须垂直向下，并做好防护。
4.安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角；
5.确认电源电压与所选用产品的电压相同，根据端子台上的标识参照接线图对应连接好各电缆，接好后，再将接线盒盖锁紧；
6.控制线路负载不能超负载使用，应小于继电器容量使用。
注：不要在探头与容器壁的螺纹连接处使用任何润滑剂，如果需要，可使用Teflon胶布进行密封，此时，安装者应用万用表对线路进行检查，并确保容器壁与探头间的电阻小于1欧姆！
五、调试操作
在探头没有接触到物料时调节，注意安全。
1.将细调、粗调逆时针调到底。
2.粗调C先顺时针调到灯亮“红”色，再逆时针调到灯刚好“由绿变红”。
3.粗调C不动，细调F顺时针调到灯刚好“由红变绿”即可。请勿粗暴大力调整面板上的旋钮，以免损坏仪器；
4.H（高）位、L（低）位报警：
a.H（高）位报警：当探头检测到料仓内有物料时，就会发生高位报警，COM/NO闭合，COM/NC断开；
b.L（低）位报警：当探头检测到料仓内没有物料时，就会发生低位报警，COM/NO断开，COM/NC闭合；其高、低位报警可由面板中的跳线设置；
5.延时设定：
使用延时设定可以避免因料仓内物料的搅拌而引起继电器的“抖动”，延时最大时限是30秒（尽可能使用较小的延时）；
六、注意事项
1.保证接线盒的密闭；
2.定期检查各部件的连接是否牢固；
3.杆长大于500mm，尽量采用顶装方式，防止弯曲产生故障；
4.GND为接地线。
