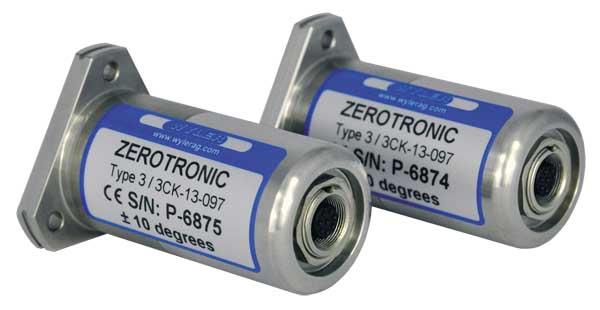

单向 测量传感器是迄今为止唯壹可在多种环境条件下(不同温度、湿度、真空)完成准动态或静态高精度测量。准动态测量是指对不稳定的物体或低速移动的物体角度或 倾斜度测量。高精度、高分辨率、高灵敏度是新一代数字型传感器的品质。传感器结构坚固、设计紧凑，内置测量单元和RS485接 口，采样传输一体化；传感器核心单元和传感器外壳全部在无磁性区域生产调试，传感器采用数字技术，可满足长距离有线传输而无信号衰减。同时配合蓝牙技术可 实现无线传输。

矩形底座

技术参数：

 Type 3   ZERO 0.5 ZERO 1 ZERO 10 ZERO 30
测量范围                                                       ± 0.5o ± 1o ± 10o ± 30o
max允许误差(24小时内)(TA = 20oC)角秒
零位偏差                                                    0.070% F.S. 0.050% F.S. 0.015% F.S. 0.010% F.S.
max允许误差(6个月内)(TA = 20oC)角秒
零位变化                                                    0.170% F.S.               0.140% F.S.                 0.055% F.S.   0.030% F.S.
增益                                                           0.250% R.O.              0.250% R.O.                 0.060% R.O. 0.050% R.O.
  ＋1Arcsec ＋1.5Arcsec ＋3.6Arcsec ＋5.4Arcsec
温度误差(- 40oC <= TA <= 85oC)角秒
零位偏 差                                                      0.060% F .S.              0.040% F .S.                0.008% F .S.             0.005% F .S.
增益                                                             0.200% R.O. 0.200% R.O. 0.030% R.O. 0.020% R.O.
△t＞10度时，零位变化                               ＋2Arcsec                  ＋3Arcsec                     ＋6Arcsec                  ＋6.5Arcsec
分辨率(TA = 20oC)                       无滤波      0.041% F .S.               0.025% F .S.                0.020% F .S.             0.020% F .S.
采样时 间：0.10s                          滤波          0.020% F .S.               0.010% F .S.                0.005% F .S.             0.006% F .S.
采样时间：1.0 s                           无滤波       0.020% F .S.               0.010% F .S.                0.005% F .S.             0.006% F .S.
                                                    滤波          0.010% F .S.               0.005% F .S.                0.002% F .S.             0.003% F .S.
采样时 间：10.0s                          无滤波       0.007% F .S.               0.006% F .S.                0.002% F .S.             0.003% F .S.

                                                    滤波          0.006% F .S.               0.006% F .S.                0.002% F .S.             0.003% F .S.
备注：F .S.= 量程值；R.O.=测量值 滤波=10个数值的平均值。传感器增加温度补偿（选项）温度引入误差可降低至1/5
电源 / 传感器                 5 V ± 10%
外部电源 / T/C 系统      12-48 V
数字信号输出                RS485异步、7位、2停止位、无奇偶校验位、2,400-115,000bps(自动调整)
模拟信号输出 / PWM     0.5 V  2.5V  4.5 V @ 5 V supply
操作温度存储温度         -40℃- +85℃  -55℃ -+95℃
重量                              118 g

 Type 3 订货编号

型    号                  ZERO 0.5o                   ZERO 1o                 ZERO 10o               ZERO 30o
三角形底座       040TYPE3-002-065    040TYPE3-01-065      040TYPE3-10-065     040TYPE3-30-065
矩形底座             2000-002-R-065       2000-01-R-065            2000-10-R-065          2000-30-R-065
