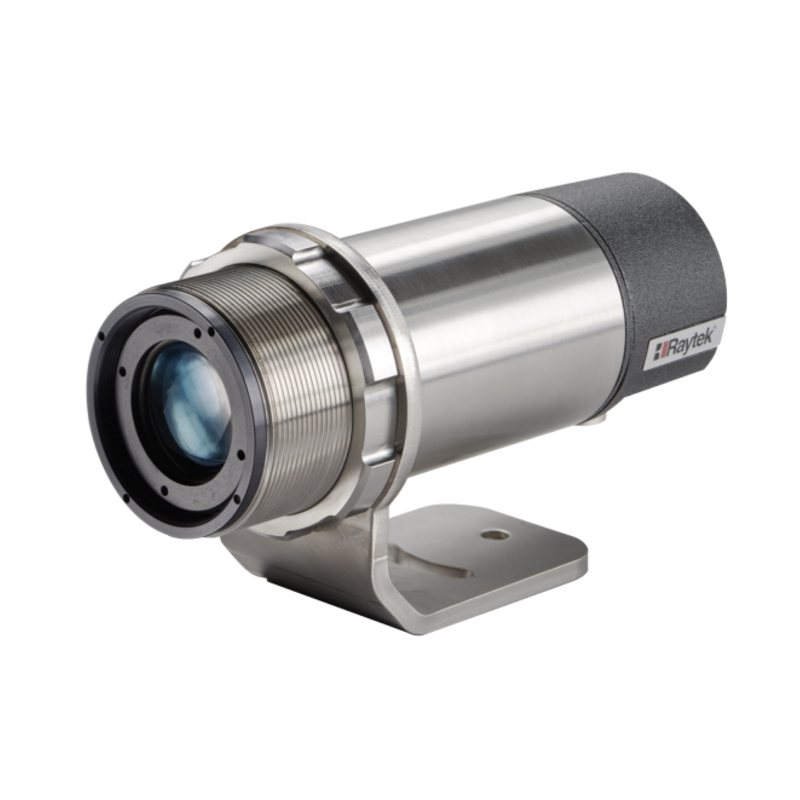

MM在线式红外测温仪/高温计

关键指标
更宽的测温范围: -40o 到 2250oC(-40o 到 4082oF)
光学分辨率高可达 100:1
提供可变焦镜头
可选择彩色视频瞄准模式
配备光学瞄准和激光瞄准模式
坚固的不锈钢外壳
简单易用的操作界面
实时视频监控和记录功能
集单镜头反光式取景器（TTL）和视频或激光瞄准等多种观察方式于一身.
产品说明
Marathon MM系列平台由5个不同响应波长的子型号组成，每个型号都具有特定应用需求的测量波长和温度范围，从低温塑料加工到高温玻璃和金属加工都有产品可供选择。

Marathon MM的一个特点是具备可变焦距调整功能，它可以快速、简单、准确地调整测量目标的焦点，或者通过在仪器的背面的面板按钮调整，或者通过RS 232/RS 485与PC软件连接进行远程控制，在视频中可以实时看到调整。可变焦距型号的传感器可以根据特定的应用需求进行配置，减少安装时间和错误安装的发生。

所有的传感器都具有相同的安装硬件，包括Raytek DataTemp Multidrop 软件，支持在应用程序内进行设备参数配置和数据捕获。

MM2MLCF1L、MM2MLSF1L、MM2MLSF2L

MM 1M,2M,3M系列在线红外测温仪

MM 1M,2M,3M系列在线红外测温仪包含如下型号

MM1MLCF1L、MM1MLSF1L、MM1MLSF2L、MM1MLSF3L、MM1MLVF1L（高温型：450-1740℃）
MM1MHCF1L、MM1MHSF1L、MM1MHSF2L、MM1MHSF3L、MM1MHVF1L（高温型：650-3000℃）
MM2MLCF1L、MM2MLSF1L、MM2MLSF2L、MM2MLSF3L、MM2MLVF1L（中温型：300-1100℃）
MM2MHCF1L、MM2MHSF1L、MM2MHSF2L、MM2MHSF3L、MM2MHVF1L（中温型：450-2250℃）
MM3MLVF1L、MM3MLCF1L
马拉松 MarathonTM MM 系列是单色红外测温仪, 每个探头带一个安装螺母,一个固定安装支架. 光学/激光瞄准方式,马拉松支持软件,现场标定软件和操作说明书.

部件号      描述
A :温度范围/光谱响应
  1ML......高温：450℃～1740℃（689～3164℉），1μm光谱响应，D：S=160：1
  1MH......高温：650℃～3000℃（1004～5432℉），1μm光谱响应, D：S=300：1
  2ML......中温：300℃～1100℃（572～2012℉），1.6μm光谱响应, D：S=160：1
  2MH......中温：450℃～2250℃（662～4082℉），1.6μm光谱响应, D：S=300：1
  3MLVF1或3MLCF1...低温范围: 100℃～600℃(212℉～1112℉), 2.4光谱响应, D:S=70:1，仅提供变焦型VF1，以及近焦型 CF1 @ 76mm焦点处

B : （焦距）
  CF1......近焦，焦点距离=0.190米
  SF1......标准焦距1, 焦点距离=0.3米
  SF2......标准焦距2, 焦点距离=1.25米
  SF3......标准焦距3, 焦点距离=2.2米
  VF1......变焦型, 变焦范围从0.2m～2.2m
C: （选件）必须在订货时说明
  L........激光瞄准选件 N/C
  V........视频瞄准选件（附带光学瞄准） 注意：不再具有激光瞄准功能
  W........水冷套包括空气吹扫器， 注意： 具备此功能时不再具有视频瞄准功能。对于环境温度超过175，可选择高温保护套附件
  XXXMMCERT...NIST 证书（必须和主机一起单独订购）

MM Cables
  XXX2CCB4.....4米高温电缆，带12芯连接器
  XXX2CCB8.....8米高温电缆，带12芯连接器
  XXX2CCB15....15米高温电缆，带12芯连接器
  XXX2CCB30....30米高温电缆，带12芯连接器
  XXX2CCB60....60米高温电缆，带12芯连接器
  XXX2CLTCB4...4米低温电缆，带12芯连接器
  XXX2CLTCB8...8米低温电缆，带12芯连接器
  XXX2CLTCB15..15米低温电缆，带12芯连接器
  XXX2CLTCB30..30米低温电缆，带12芯连接器
  XXX2CLTCB60..60米低温电缆，带12芯连接器
每根线都包括一个接线端子板,**注: 电源不能放在离主机60米以外的地方。

MM附件
  XXXMMACAP......MM铝制空气吹扫器
  XXXMMACAPS.....MM不锈钢空气吹扫器
  XXXMMACRA......MM铝制直角瞄准镜
  XXXMMACAB......MM不锈钢可调安装支架
  XXXMMACFB......MM不锈钢安装支件
  XXXMMACMN......MM不锈钢安装螺母
  XXXMMACPA......MM 管适配器
  XXXMMACVCON....模拟数字视频转换附件
  XXXMMACVCB ....2米MM视频连接电缆
  XXXMMACVCB15...15米MM视频连接电缆
  XXXMMACVCB30...30米MM视频连接电缆

保护窗口
XXXMMACTWGPS 带不锈钢圈的硅保护窗口,适用于1M & 2M
注意: 保护窗口在出厂时没有安装在探头上, 但是在出厂时都已带窗口标校过. 如果需要安装在探头上, 请在订货号后加个"I" 标记.
仅能用于马拉松传感头的附件
   订货号         描述
  RAYMAPB......马拉松接线板与24VDC（110/220VAC）电源..
  XXX2CDCPSS...24VDC 1.1A 带通用输入的开关电源（110/220V）
  XXXMATB......备用马拉松接线板选件
  XXXMATBN4....备用的马拉松接线板选件，有NEMA4外壳
  XXXTXXACSB...旋转支架.
热保护套：特殊铸铝合金高温保护套, 适用于马拉松和TX,MM探头. 不适合GPR探头.
  RAYTXXTJ4....适用于MM探头的高温保护套
热保护套附件
  XXXTXXMF......保护套的安装法兰盘
  XXXTXXMB......可调安装基座
  XXXTXXGTQ.....带石英窗口的风门（HT型）
  XXXTXXAPA.....可调套管适配器
  XXXTXXMST.....瞄准管的安装法兰盘
  XXXTSTC12.....300毫米的瞄准管，陶瓷（可达1500℃）
  XXXTST12......300毫米的瞄准管，不锈钢（可达800℃）
  BEESIGHTT.....300毫米的瞄准管，碳钢
水流调节器：和水冷或空气冷却选件一起使用
  XXXTXXWR......水流调节器（水冷）
  XXXTXXAR......空气流/压力组合调节器（带空气过滤器）
  XXXTXXCAFR....冷空气流调节器（高流量）
MARATHON便携式选件：使马拉松探头可便携式使用，电池可充电，其包括通用的AC适配器，携带箱，DB25到DB9串口电缆，RS485/232转换器和马拉松探头的手持适配器。
  RAYMTAK.......马拉松便携式选件 MTAK: 可充电电池箱(电源插口,RS485接口,12芯信号插口); 一根特殊环绕的12芯电缆（和手持适配器集成在一起），连接马拉松探头和MTAK电池箱。一个RS485/232 转换器
  BEFMTAKCB1....特殊的MTAK电缆（无手持适配器）
智能 RS485 转换器: RS-485 到RS-232 接口的转换器，内置智能开关，并且反应快速，既有2-线或4-线模式；还有多点或标准单点模式。其它商业上的转换器都没有这些功能；为多点通讯所必备。
  XXX485CVT.....blockDB25到接线端接口的转换器， 推荐在串口和马拉松接线板之间直接连线时使用…
  XXX485CVT1....XXX485CVT带110VAC 电源适配器
  XXX485CVT2....XXX485CVT 带220VAC 电源适配器
  XXX485CV......DB25到DB25接口转换器, zui好和马拉松便携式选件工具一起使用
  XXX485CV1.....XXX485CV 带110VAC 电源适配器
  XXX485CV2.....XXX485CV 带220VAC 电源适配器
  XXXUSBCV......光隔离USB口转换器

• 实时视频监控和记录功能
• 集单镜头反光式取景器（TTL）和视频或激光瞄准等多种观察方式于一身

Marathon MM 系列平台，温度测量范围为 -40℃ ~ 3000℃（-40℉ ~ 5432℉），由 6 种红外线（IR)温度传感器组成，每一种传感器都可以测量一定范围的波长，并分别可以测量低温（-40℃~800℃/-40℉~1472℉）、中温（250℃~1100℃/482℉~2012℉），或者高温（300℃~3000℃/572℉~3273℉）等温度范围的物体。 所有传感器均采用相同的安装硬件和雷泰（Raytek）DataTemp Multidrop 软件，安装、组态和数据采集方便、准确，用途广泛：

• 钢铁和金属加工（锻造和热处理）
• 新MM3M特别适用于低发射率的物体(如铜、铝的金属加工）
• 玻璃热弯、成型、回火、退火，以及密封
• 纸加工行业（油墨干燥/固化和成型）
• 塑料加工和热力塑型；以及半导体加工等

为满足多种行业的需求并扩大产品的应用范围，雷泰提供有六种 MM 传感器：

特点：

• IP65 密封标准，可以防止安装、设置和使用过程中的污染和损伤
• 标准模拟量、数字量和分布式继电器输出，可以同时传输数据、报警触发和控制信号
• 内置 RS485 接口，可以以多分支(multi-drop)连接方式连接多达 32 个传感器
• 使用雷泰软件，通过一台 PC，即可以进行远程监控、传感器控制，以及数据采集
  • 实时视频监控和记录功能
  • 更宽的温度测量范围： -40 ~ 3000℃/-40 ~ 5432℉
  • 集单镜头反光式取景器（TTL）和视频或激光瞄准等多种观察方式于一身
  • 达 300:1 的高分辨率光学系统
  • 不锈钢外壳
  • 操作界面简单易用

Marathon MM -- 特性

• IP65密封以防止污染和损坏
• 标准模拟、数字和分立式继电器输出，实现数据和触发报警以及控制信号的同步输出
• 内置RS485接口允许以多点配置实现的多达32个传感器的组网
• 使用Raytek软件可实现从单台PC进行远程监测、传感器控制和数据采集管理
• 现场标定软件

高温热保护套

产品性能
高温热保护套选件的主要作用在于为在极其恶劣的工业环境下使用的红外测温探头提供保护，雷泰目前提供如下几种型号的保护套选件。

坚固的铸铝高温热保护套可耐的环境工作温度高达 315°C/600°F. 热保护套自带空气吹扫和水冷接口。高温热保护套预先固定安装，需保护的红外测温探头安装在热保护套中，安装简单、易于操作。
