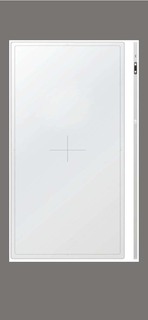

长形平板探测器
6543是一款高性能的动态平板探测器，具有高图像质量、高动态范围、高帧率等好品质。
探测器包含多种binning和FOV的工作模式选择。探测器可以满足多种应用场合的要求，包括CBCT、
检测造影、工业探伤等。提供完善同步信号和SDK，方便和高压发生器等X光系统内的其他部件集成。
|
描述 |
参数 |
|
探测器类别 |
非晶硅 |
|
闪烁体 |
CsI |
|
图像尺寸(mm) |
640.5×427 |
|
像素矩阵 |
4608×3072 |
|
像素间距(um) |
139 |
|
A/D转换(bits) |
16 |
|
探测剂量(nGy) |
14 |
|
线性剂量(uGy, RQA5). |
110 |
|
调制传递函数@ 1.0 LP/mm |
0.60/0.65/- |
|
调制传递函数@ 2.0 LP/mm |
0.30/0.33/- |
|
调制传递函数@ 3.0 LP/mm |
0.15/0.18/- |
|
量子探测效率@ 0.0 LP/mm (2.5uGy) |
0.62/0.66/- |
|
量子探测效率@ 1.0 LP/mm (2.5uGy) |
0.43/0.45/- |
|
量子探测效率@ 2.0 LP/mm (2.5uGy) |
0.30/0.32/- |
|
量子探测效率@ 3.0 LP/mm (2.5uGy) |
0.13/0.15/- |
|
帧率（1x1, fps） |
3 |
|
帧率（2x2, fps） |
12 |
|
帧率（3x3, fps） |
30 |
|
帧率（6x6, fps） |
60 |
|
残影(%, 300uGy, 60s) |
-/0.10/0.25 |
|
空间分辨率(LP/mm) |
3.6/3.6/- |
|
X-射线工作范围(kV) |
40/-/150 |
|
数据接口 |
千兆以太网 |
|
功率(W) |
15 |
|
交流电源(V) |
100/-/240 AC |
|
交流电源频率(Hz) |
50/-/60 |
|
适配器输出电压(V) |
24 DC |
|
探测器尺寸(mm) |
697.0×469.0×17.5 |
|
探测器重量(kg,不含线缆) |
7 |
|
探测器外壳材料 |
碳板,铝合金 |
|
工作环境 |
5-35oC,10-75% RH |
|
存储环境 |
-20-55oC,10-75% RH |
