RAYTEK美国雷泰RAYTXCHTSF高温红外测温仪固定式温度传感器停产了
TX系列红外测温仪RAYTXCHTSF高温红外测温仪固定式温度传感器
为PC机上的运行而编写的DataTemp TX软件大大简化了Thermalert TX的操作。DataTemp TX软件允许你设定温度和输出范围、发射率、报警点，而且在实时图形显示上，可以从一个点或者多个传感头监测温度数据。你可以记录和保存这些数据并导入总 分析表和数据库程序。程序还有下拉菜单、友好用户界面，外加在线提示信息和帮助。

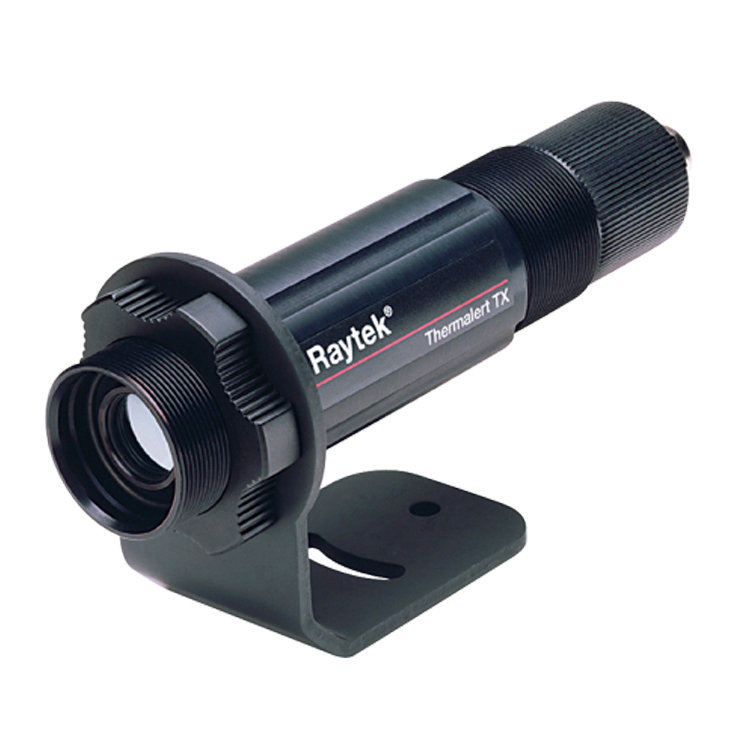

Raytek® Thermalert® TX红外温度传感器TXSHTSF TXCHTSF
Thermalert TX一般性能指标:
DataTemp TX软件
TX系列固定（在线）红外测温仪包含如下型号：
TXFLTSF，TXFLTCF1，TXFLTCF2，TXFLTPSF
TXCLTSF，TXCLTCF1，TXCLTCF2，TXCLTPSF
型号名称 / 光谱灵敏度温度范围光学分辨率应用案例
LT：印刷、造纸、层压、干燥/加工、食品、纺织、制药
型号
LT
MT
HT
G5(玻璃)
P7(塑料)
测温范围
-18~500度
200~1000度
500~2000度
250~1650度
10~360度
响应波长
8~14μm
3.9μm
2.2μm
5.0μm
7.9μm
D:S
33：1
33：1
60：1
33：1
33：1
系统精度
测量值的±1% 或±1.4℃ , 取大值
重复性
测量值的±0.5% 或±0.7℃ , 取大值
响应时间
165ms（HT型为100ms）
发射率
0.10~1.00可数字调节
环温范围
0~70
带空气冷却
0~120
带水冷却
0~175
带热保护套
0~315
温度分辨率
0.1
防护等级
IP65(NEMA4)
信号处理
℃/℉可选，先进的峰值/谷值保持、发射率，环温补偿
输出
模拟(4~20mA)、数字(Hart或RS232)、报警(24V/150mA设置点可调死区，正常开/关设定)同步输出
电源
12~24VDC±20%(基本型)；700欧姆@240VDC(智能型)
尺寸
187×42mm；带冷却套；187×60mm
重量
330g；带冷却套595g
名 称
说 明
A（型号）
S..... 两线制智能型（远程寻址，HART®协议）
C..... 两线制基本型（℃，仅带发射率开关）
F..... 两线制基本型（℉，仅带发射率开关）
B（温度范围—光谱响应）
LT.....低温型：-18～500℃，8～14 mm
LT0...低温型：0～500℃，仅TXC型，8～14 mm
MT....中温型：200～1000℃，3.9mm
HT.....高温型：500～2000℃，2.2mm
G5......玻璃型：250～1650℃，5mm
P7.......塑料型：10～360℃，7.9mm
C （焦距）
PSF....15:1 ，塑料菲涅耳透镜,标准焦距 ，适于LT、LT0 型
SF.......33:1，标准焦距，适于所有型（HT型为60:1）
CF1.....近焦1型，不适于 G5、P7 型
CF2.....近焦 2型，不适于 G5、P7型
D （选件）：订货时必须说明
S... 不锈钢TX探头
W... 水 /空气冷却套 ，含 空气吹扫器
WS..带不锈钢水 /空气冷却套 (含 空气吹扫器)的不锈钢TX探头（注：环温超过175℃）
IS2 本征安全只用于TXS 型，PTB-IEC 认证高环温为70℃
IS3 本征安全只用于不锈钢TXS 型，PTB-IEC 认证高环温为70℃
XXXTXCERT
NIST/DKD证书（和主机一起订货）
选 件
XXXTXACRCK
远程通讯工具，只适于智能型（TXS，SX）
含HART / RS232 适配器， 电缆 & DataTemp TX 软件
XXX2CDCPSS
24VDC 1.1A 开关电源（110/220VAC输入）
XXXTXXACCA
导管适配器
RAYGPC
1/8 DIN 平面安装显示表,为TX探头提供电源
BFATXISSET
本安型TX探头专用电源
保护窗口
XXXTXACTWL
LT 型的保护窗口，红外玻璃
XXXTXACTWM
MT 型的保护窗口，蓝宝石
XXXTXACTWH
HT 型的保护窗口，玻璃
XXXTXACTWGP
G5 和 P7 型的保护窗口，氟化钙
XXXTXACTWLF1
带不锈钢框的塑料膜保护窗口（10张）
XXXTWLF
不带框的塑料膜保护窗口（10张）
注1999年6月18日前制造的仪器要订保护窗口， 其型号为XXXTXXACP???
所有保护窗口都可单独地从工厂发货。假如你需要在仪器出厂时安装好，应在窗口型号后加 “I”。
DataTemp TX软件
关键指标
温度测量范围：-18oC 至 2000°C (0oF 至 3600°F)
光学分辨率 60:1
单个网络中可点对点或多点安装多达15个传感器
用于玻璃和塑料应用的特殊型号
可以提供本安型号—符合防爆现场安全标准要求。
Thermalert TX红外线温度传感头现有两种配置可选
1. TX基本型传感头
2. TX智能型传感头, 具有远程寻址功能，可以方便安装在多点网络上如监测玻璃和塑料的工艺生产线。TX系列智能型传感头在简单的二线回路上采用HART通讯协议进行通讯。输出信号同时包括工业标准的4-20mA和数字信号。
- 简单的二线安装
- 温度范围宽，从-18° 到 2000°C (-0° to 3600°F)
- 对于TX智能型传感头可同时有4-20 mA和数字输出
- 耐用的传感头符合NEMA-4 IP 65标准
- 信号处理
- 点对点或者多点安装（安装15个传感头）
- WINOOWs操作系统软件，可进行远程设置和显示
- 多种焦距范围可选
- 有玻璃和塑料的专用型号
专门为PC机上的运行而编写的DataTemp TX软件大大简化了Thermalert TX的操作。DataTemp TX软件允许你设定温度和输出范围、发射率、报警点，而且在实时图形显示上，可以从一个点或者多个传感头监测温度数据。你可以记录和保存这些数据并导入总分析表和数据库程序。程序还有下拉菜单、友好用户界面，外加在线提示信息和帮助。
TXSLTSF，TXSLTCF1，TXSLTCF2，TXSLTPSF
TXSLT0SF，TXSLT0CF1，TXSLT0CF2，TXSLT0PSF
TXSMTSF，TXSMTCF1，TXSMTCF2，TXSMTPSF
TXSHTSF，TXSHTCF1，TXSHTCF2，TXSHTPSF
TXSG5SF，TXSG5CF1，TXSG5CF2，TXSG5PSF
TXSP7SF，TXSP7CF1，TXSP7CF2，TXSP7PSF
TXFLT0SF，TXFLT0CF1，TXFLT0CF2，TXFLT0PSF
TXFMTSF，TXFMTCF1，TXFMTCF2，TXFMTPSF
TXFHTSF，TXFHTCF1，TXFHTCF2，TXFHTPSF
TXFG5SF，TXFG5CF1，TXFG5CF2，TXFG5PSF
TXFP7SF，TXSFP7CF1，TXFP7CF2，TXFP7PSF
TXCLT0SF，TXCLT0CF1，TXCLT0CF2，TXCLT0PSF
TXCMTSF，TXCMTCF1，TXCMTCF2，TXCMTPSF
TXCHTSF，TXCHTCF1，TXCHTCF2，TXCHTPSF
TXCG5SF，TXCG5CF1，TXCG5CF2，TXCG5PSF
TXSCP7SF，TXCP7CF1，TXCP7CF2，TXCP7PSF
TX LT
8-14微米
-18°～500°C
33:1
印刷、涂料、层压、干燥/养护、纸张、食品、纺织品、地毯、板材塑料、沥青、医药
TX MT
3.9微米
200°～1000°C
33:1
金属加工、冶炼、窑炉、耐火材料、熔炉、裂解炉管、玻璃刻蚀
TX HT
2.2微米
500°～2000°C
60:1
黑色和有色金属，感应加热，熔炉，实验室炉
TX G5
5微米
250°～1650°C
33:1
黑色和有色金属，感应加热，熔炉，实验室炉
TX P7
7.9微米
10°～360°C
33:1
聚酯（PET）、氟塑料、聚四氟乙烯、丙烯酸、尼龙等薄膜的生产和转换;(聚酰胺)、聚氨酯、PVC
TX系列红外测温仪集高性能的非接触温度测量和标准二线技术于一体。用户可选择基本型或智能型。
MT：冶金、窑炉、平板玻璃、耐火材料、加热炉
HT：感应加热、加热炉、金属冶炼
G5：玻璃表面测量如回火、退火、热成型、封接、弯曲等
P7：氟塑料、特氟龙、丙烯酸、尼龙、聚乙烯、聚氯乙烯薄膜和复合材料的生产
雷泰TX系列红外测温仪技术参数
可选附件
1、 瞄准镜
2、 空气吹扫器
3、 NIST/DKD标定证书
4、 空气/冷却套可选 *
5、 直角反射镜
6、 热保护套
7、 ℃/℉(适用于基本型)
8、 本证安全型 *
*表示订货时必须说明
Thermalert TX红外线温度传感头现有两种配置可选：
1. TX基本型传感头 单探头使用时优良性能.
2. TX智能型传感头, 具有远程寻址功能，可以方便安装在多点网络上如监测玻璃和塑料的工艺生产线。TX系列智能型传感头在简单的二线回路上采用HART通讯协议进行通讯。输出信号同时包括工业标准的4-20mA和数字信号。
