JRT-300 高压开关动特性测试仪检定装置
1、概述：
本仪器能产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动态特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。
2、主要技术指标和使用条件：
2.1 本装置有3路触头输出，可同时模拟3个高压断路器触头。
2.2 高压断路器合闸或分闸时间可在 1－9999.99mS范围内任意设置。
2.3 分辨率：10us。
2.4 精 度：0.01%读数±10us。
2.5 弹跳频率可选择1kHz、2kHz。
2.6 弹跳脉冲个数可在 0－20 个范围内任意设置。
2.7 暂不支持不同期测试。
2.8 支持内部触发、外部触发、有源触发、无源触发。
2.9 环境温度：10－30度
2.10 环境湿度：小于85％

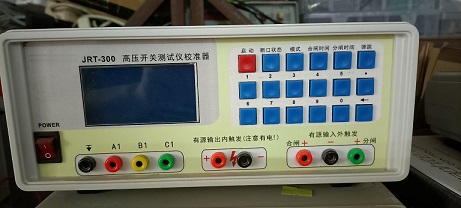

3、时间校准装置外观结构：
4、工作原理简介：
时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。
图（1）
4.2 该时间校准装置的特点是：
4.2.1 实时性强，装置努力做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路电路采用晶体管模拟。
4.2.2 采用高精度石英晶振，保证基准脉冲的精确性和稳定性。
