1. 简介

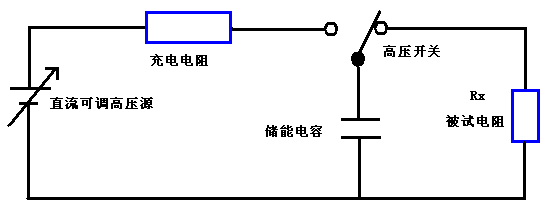

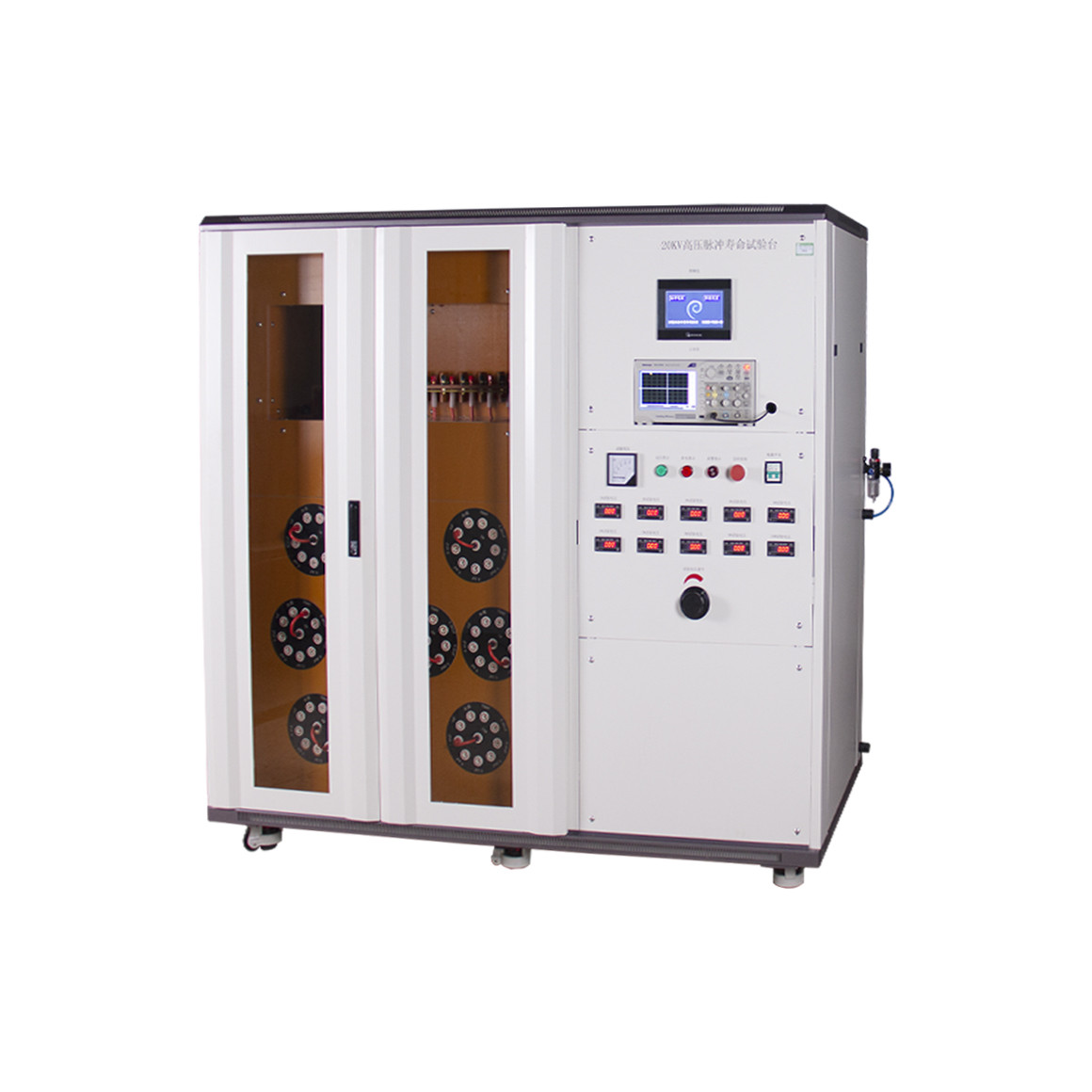

20KV电阻高压脉冲寿命试验台是用于电阻器高压脉冲电压充放电测试的专用设备，采用威纶通触摸屏和三菱PLC进行系统控制，操作简单便捷，同时设备具有多档储能电容可设置，多工位同时工作，输出电压高，放电电流大等特点。
2. 技术特点
2 采用真彩触摸屏进行系统化控制，操作简单便捷；
2 8档位储能电容设置，可设置1路外接储能电容扩展，符合多种试验标准；
2 10路工位同时充放电，满足用户的测试需求；
2 储能电容端口和样品测试工装配备安全防护罩，打开后停止放电；
2 配备电阻端电压监测端子，可通过示波器和高压探头实时监测电阻端的电压；
2 采用石墨电极作为放电开关，具有电流大，寿命长，耐高压，高绝缘等特点；
2 具有过压过载等保护功能。
3. 主要技术指标
|
依据标准 |
根据客户要求定制，考察被测产品在瞬间高压脉冲放电时的寿命 |
|
试验电压 |
DC0～20.00kV；电压精度：±（5％+3个字） 同时配有辅助的指针表指示电压，以便在设备断电时检查是否放电完成 设备交流电源入口部分配置净化稳压电源，稳定电压 |
|
被测电阻范围 |
3Ω~300MΩ |
|
储能容量 |
8档储能电容器： 分别为750PF、0.001uF、0.01uF、0.08uF、0.2uF、0.4uF、0.47uF、1uF 可配置1路外接储能电容器； 电容转接装置采用高压插头设计，方便转接储能电容，并且具有亚克力防护门，打开才能进行调整，并且配置有门开关，若门被打开，将自动对储能电容进行放电 |
|
试验工位 |
10工位，所有工位的试验电压为统一调节 1、每工位储能电容可独立控制，独立进行充放电控制 2、每工位配置独立的充电电阻，约为10KΩ 3、每工位配置独立的电压表，显示充电电压值 |
|
测试工装 |
定制安全测试工装，亚克力或者绝缘材料制作，开门自动停止并放电 |
|
控制装置 |
采用三菱PLC+威纶通触摸屏控制 1、充电、放电时间：1s～9999S分别可调；其准确度± 1％，满足12次一分钟动作速度； 2、试验次数：1～9999次；其准确度±1次；数显；运行次数到自动停机 3、10工位同时动作 |
|
高压充放电装置 |
气动高压充放电机构，石墨电极，大电流，长寿命 放电电流不超过2KA |
|
高压变压器容量 |
1000VA |
|
保护功能 |
过载、短路、门开关动作断电保护，紧急停止按钮 |
|
波形监测 |
设备配置附件如下： 台湾1000：1无源高压探头 泰克数字示波器TBS1022或者安捷伦EDUX1002A 用于手动连接到测试通道高压端进行监测放电波形 |
|
工作电源 |
AC220V±10％，5KVA |
|
设备外接气源需求 |
压缩空气，标称压力约5～7kg/cm2 |
|
设备尺寸 |
1600mm宽 x 800mm深 x1600mm高，具有可移动脚轮，重约450kg |
5. 随机配件清单
|
名称 |
数量 |
备注 |
|
示波器 |
1 |
泰克数字示波器TBS1022或者安捷伦EDUX1002A |
|
高压探头 |
1 |
1000：1无源高压探头 |
|
储能电容转换插头 |
10 |
|
|
说明书 |
3 |
提供电子档说明书 |
|
保修卡 |
1 |
|
|
合格证 |
1 |
|
|
示波器 |
1 |
泰克数字示波器TBS1022或者安捷伦EDUX1002A |
|
保险丝 |
若干 |
设备中的保险丝规格备份一套 |
|
石墨电极 |
若干 |
设备中的电极数量备份一套 |
|
储能电容转换插头线 |
10 |
10 |
|
储能电容规格书 |
1 |
提供电容厂家的采购规格书（包含容量，尺寸，电压等参数），方便后续更换 |
