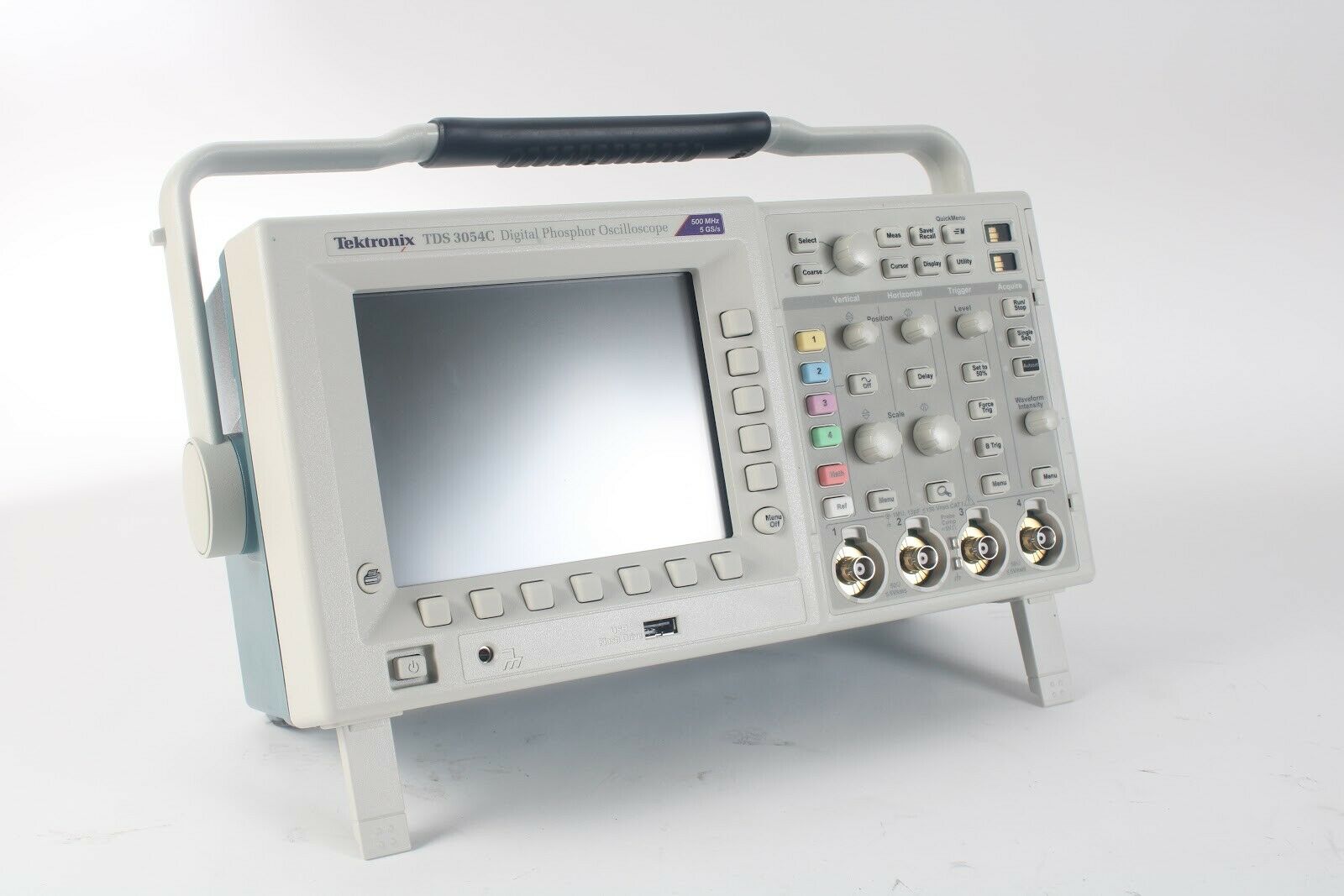

回收TDS3014C泰克二手示波器

  • 价 格: 面议 /
  • 供 应 地:广东省东莞市
  • 发布公司:东莞市誉铭电子仪器有限公司
  • 产品型号:TDS3014C
  • 品 牌:泰克
  • 发布日期:2021/8/4 16:12:47
  • 联系人QQ:1686531545 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content



回收TDS3014C泰克二手示波器
东莞市誉铭电子仪器有限公司
刘生 17620984601/18520664601(微同号)业务扣扣:1686531545
长期回收各类仪器仪表
经营范围:回收、销售、租赁、维修各类二手电子测量仪器/通信测试仪器/射频仪器等业务
主要类目:网络分析仪,频谱分析仪,示波器,信号源,WiFi/蓝牙测试仪,数字万用表,功率/频率计,交/直流电源,交直流负载等。
您有任意需求可咨询我们,24小时在线,期待与您的合作!

使用 TDS3000C 系列示波器进行电路调试
启动
为优化测量,开头非常重要,即需要正补偿探头,把示波器恢复到初始状态。
补偿探头的简单步骤如下:
1. 把探头连接到通道 1 上。
2. 把探头触点和参考引线连接到Probe Comp连接器上。如果使用探头挂钩触点,把触点牢固地绞接到探头上,保证连接正确。
3. 推 Autoset(自动设置)按键。
4. 检查显示的波形形状,确 定是否正确补偿探头。
5. 如果必要,调节探头。根据需要,重复上述步骤。

把示波器恢复到初始状态的简单步骤如下:
1. 按前面板 Se/RecalL(保存 / 调用)菜单按键。
2. 按 Recall Factory Setup(调用出厂设置)屏幕底部菜单按键。
3. 按 OK Confirm Factory INIT(是。确认出厂初始化设置)屏幕侧面菜单按键。
4. 按前面板 Autoset(自动设置)按键。

调试数字定时问题
数字设计人员必需迅速找到和分析各种电路定时问题。例如,竞争条件和瞬变可能会导致电路功能不当。TDS3000C系列的脉宽触发可以帮助调试这些情况,它在信号脉宽小于、大于、等于或不等于脉宽时触发系统。
使用脉宽触发捕获毛刺:
1. 在Trier(触发)区域,按Menu(菜单)按键。
2. 在底部菜单中,按 Type(类型),直到选择Pulse(脉冲)。
3. 在底部菜单中,按Class(类别),选择Width(宽度)。
4. 按需选择 Source(信号源), Polarity,Trier When(在?时触发), Level(电平)和Mode & Holdoff(模式和触发)。

调试上升时间和下降时间问题
模拟电子器件和数字电子器件设计人员面临着与低速边沿(电压在各期变化的比率)有关的问题,边沿用上升时间或下降时间进行衡量。信号的边沿速度也称为转换速率,会影响数字总线收发机、传输线和光放大器电路的运行。
TDS3000C 系列的转换速率触发可以帮助您调试这些情况,它在转换速率小于、大于、等于或不等于速率时捕获波形。自动测量可以提供支持数据。
使用转换速率触发:
1. 在 Trier(触发)区域中,按 Menu 按键。
2. 在底部菜单中,按 Type(类型),直到选择Pulse(脉冲)。
3. 在底部菜单中,按 Class(类别),选择 SlewRate(转换速率)。
4. 按需选择 Source(信号源), PolarityTrier When(在?时触发), Thresholds(门限)和 Mode & Holdoff(模式和触发)。
回收TDS3014C泰克二手示波器
回收TDS3014C,回收泰克TDS3014C,回收二手示波器,回收泰克二手示波器
