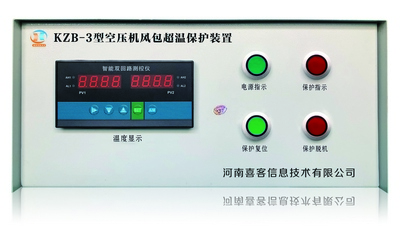

ZB-3空压机风包超温保护装置
产品用途：KZB-3型空压机综合保护装置，是根据《煤矿安全规程》的有关要求，研制开发的一种空压机安全保护装置。主要是保证了空压机在工作时，风包压力温度得到有效的控制，在风包超温超压的时候自动切断空压机安全回路。该装置具有数显温度值、声光报警、控制输出等到功能 。数显准确，灵敏可靠并通过对各故障点监测，来保证空压机安全运行。针对与空压机风包内的温度采集，通过数码显示风包的温度的保护装置。
风包超温保护装置数显五路温度测定值
本装置可显示风包温度120℃、一级缸温度160℃、二级缸温度160℃、润滑油温度70℃、出水温度40℃。
风包超温保护装置超温度报警功能
当测定的温度超过设定时，超温指示灯闪烁，声光报警，继电器控制主机停机。
风包超温保护装置温度上限设置功能
将“温度温度设置”开关打到设定位置，可进行上限设置。装置掉电后，自动恢复出厂设定温度。
风包超温保护装置超风压保护功能
当风压超过设定值，“超压”指示灯闪烁，声光报警，继电器控制主机停机。
风包超温保护装置断油保护功能
当空压机20秒后无油压，“油欠压”指示灯闪烁，声光报警，继电器控制主机停机。
风包超温保护装置超油压保护功能
当润滑油压超过设定值时，“油超压”指示灯闪烁，声光报警，继电器控制主机停机。
风包超温保护装置断水保护功能
装置共设三路断水信号，当有开机信号5秒后，其中任何一路断水，“断水”指示灯闪烁，声光报警，继电器控制主机停
主要功能：
1. 数显一路温度测定值：本装置可数显储气罐（风包）温度；
2. 超温报警功能：当测定的储气罐（风包）温度超过设定温度（出场设定120°C）时其对应输出报警指示灯变亮，其对应输出报警指示灯变亮时，报警器输出高强度报警
3. 喇叭报警保护控制输出后，设别中的保护继电器输出，控制空压机停机。
4. 调试过程中脱机功能；保护温度可自动设定。
5. 技术优势：
1. 该装置采用总线制设计，智能化程度高，一键式安装。安装简单，不易出错。
2. 独有的置入式免焊接设计的储气罐温度采集装置，不破坏罐体，不损伤储气罐组织应力。
3. 能够精准实施监测到储气罐罐体内的温度，且不影响压力表的正常使用。
4. 动态安装示意图指导安装，技术支持。
工作环境温度测量精度：±0.05℃
电源电压：AC220V±10%
环境温度：0-40℃
相对湿度：≤90%
输出继电器容量：AC220V、10A
信息传输距离：150M
尺寸（宽×深×高）：440mm×375mm×205mm
