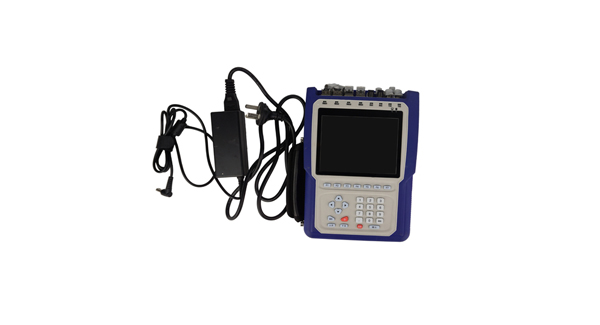

TK-6000S手持式网络报文分析仪是一款手持式智能变电站光数字网络分析仪，是依托于武汉国电铭科丰富的现场调试经验与用户沟通进而重新设计的功能强大、接口丰富、便捷的新产品，是变电站以及厂家日常维护、检测、调试、监控与分析设备运行状态的需要工具。
TK-6000S手持式光数字网络分析仪——以全新的测试方式、完善的功能给您带来智能变电站高效、便捷测试新体验。
光数字分析仪 手持式网络报文分析仪手持式网络报文记录分析仪光万用表，智能变电站光数字综合测试仪
1）全新的测试方式、完善的功能给您带来智能变电站高效、便捷测试新体验。
2）替换复杂选择输出SMV、GOOSE控制块的流程，通过选择目标测试设备，仪器直接输出目标测试设备所需要的全部数据报文（IEC61850 SMV GOOSE ），打造便捷测试新体验。；
3）报文输出能力强 ，光口可以任意配置 ，完全满足测控、母差等测试需求，让过程层、间隔层设备不在因为测试仪器输出能力不足而产生告警的异常情况下进行测试，让您进行准确、高效的测试。
4）GOOSE接收和发送抛弃掉通道映射模式，根据SCD文件自动解析出中文名称，测试结果直观明了。
5）兼容多厂家的IED文件，支持SCD文件解析和检测，并分析数据发布、订阅信息，简化测试过程
6）支持IEC60044-7/8（FT3）采样值报文收发功能，可选2.5Mbps、5Mbps、10Mbps传输波特率
7）支持多种SMV报文采样率设置，支持GOOSE心跳报文与变位报文间隔时间设置
8）支持IRIG-B以及IEEE 1588对时方式，提供时间同步以及查看时钟源时间功能
9）支持SMV、GOOSE、IRIG-B、IEEE1588报文监测，可对报文进行异常统计。具备遥信、遥测量监测功能，遥测量采用表格、序量等方式进行监测
10）具备GPS校时信号输出功能（IRIG-B），以进行设备校时测试
11）支持测试光数字电压、电流互感器、变压器的极性测试
12）大屏幕图形彩色液晶显示、直观友好的界面菜单，模块化的操 作属性配置，信息详细直观、按键操作方便易用
| 电压电流输出准确度 |
交流电流在0A-10A范围内，误差：不大于±0.01A；交流电流在10A-100kA范围内，误差：不大于±0.03%。 电流分辨力：电流在0A-100kA范围内为0.001A 交流电压在0V- 100V范围内，误差：不大于±0.01V；交流电压在100V-1000kV范围内，误差：不大于±0.03%。 电流分辨力：电流在0V-1000kV范围内为0.001V |
|
| 相位输出准确度 | 电压电流相位在0-359°范围，误差不大于±0.001°，分辨率0.01° | |
| 电压电流测量准确度 |
交流电流在0A-10A范围内，误差：不大于±0.01A；交流电流在10A-100kA范围内，误差：不大于±0.03%。 电流分辨力：电流在0A-100kA范围内为0.001A 交流电压在0V- 100V范围内，误差：不大于±0.01V ；交流电压在100V-1000kV范围内，误差：不大于±0.03%。 电流分辨力：电流在0V-1000kV范围内为0.001V |
|
| 相位测量准确度 | 电压电流相位在0-359°范围，误差不大于±0.001，分辨率0.01 | |
| 报文输出同步性 | 测试仪不同光网口的报文输出不同步时间不大于±1μs | |
| UCA一致性测试 | 通过UCA IEC61850一致性测试 ，并获得检测 | |
| GOOSE输入与输出功能 |
测试仪真备GOOSE输出功能 ，支持60个GOOSE控制块的输出，输出报文类型满足配置文件的需求。输出报文数据类型可支持单点、双点、浮点类型 测试仪具备GOOSE接收功能，可进行多个GOOSE块报文的分析。统计信息包括通道变化状态，变位通道信息。 |
|
| 其他技术参数 |
（1） 画面响应时间＜100ms （2） 遥测响应栖应时间＜ 100ms （3） 遥信变位响应时间＜100ms （4）频率精度≤0.02Hz （5）智能设备平均无故障时间（MTBF）≥ 100000小时 （6）系统平均无故障时间（MTBF）≥50000小时 （7）光口参数值 ：LC光口1310nm ST光口850nm （8）装置尺寸/重量 ：263x68x45mm/约2kg |
|
