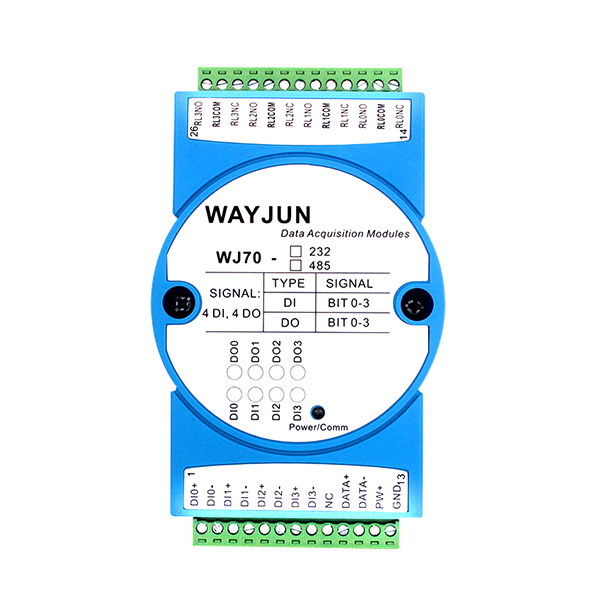

四路DI四路继电器输出，RS-485/232数据采集远程I/O模块 WJ70
产品特点：
● 四路开关量输入，四路继电器输出
● 通过RS-485/232接口可以读取输入的电平状态
● 通过RS-485/232接口可以设定输出继电器状态
● 信号输入，输出及电源之间三隔离
● 四路输入互相隔离，四路输出也互相隔离
● 宽电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于应用
● 标准DIN35导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
● 支持Modbus RTU 通讯协议，自动识别协议
● 低成本、小体积、模块化设计
● 外形尺寸：120 x 70 x 43mm
典型应用：
● 电平信号测量、监测和控制
● RS-485远程I/O，数据采集
● 智能楼宇控制、安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场信号隔离及长线传输
● 设备运行监测与控制
● 传感器信号的测量
● 工业现场数据的获取与记录
产品概述：
WJ70产品实现传感器和主机之间的信号采集与控制，用来检测开关量信号，或者控制设备运行。WJ70系列产品可应用在 RS-232/485总线工业自动化控制系统，开关量信号测量和控制，高低电平信号的测量与输出以及工业现场信号隔离及长线传输等等。
产品包括电源调理，开关量采集、继电器输出和RS-485串行通信。每个串口最多可接255只 WJ70系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
WJ70系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
WJ70系列产品按工业标准设计、制造，信号输入 / 输出之间不隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
功能简介：
WJ70 远程I/O模块，可以用来测量四路开关量信号，并有四路继电器信号输出。
1、 开关量信号输入与输出
4路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；4路C型继电器信号输出，有常开与常闭接点。
2、 通讯协议
通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
3、 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块。
