TMR-BLC下装液位静电控制器-防静电控制器
防静电控制器工作原理
防静电控制器是专为付油系统设计的检测静电接地的自动控制系统。系统通过传感器检测静电接地信号；当接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供付油系统控制。

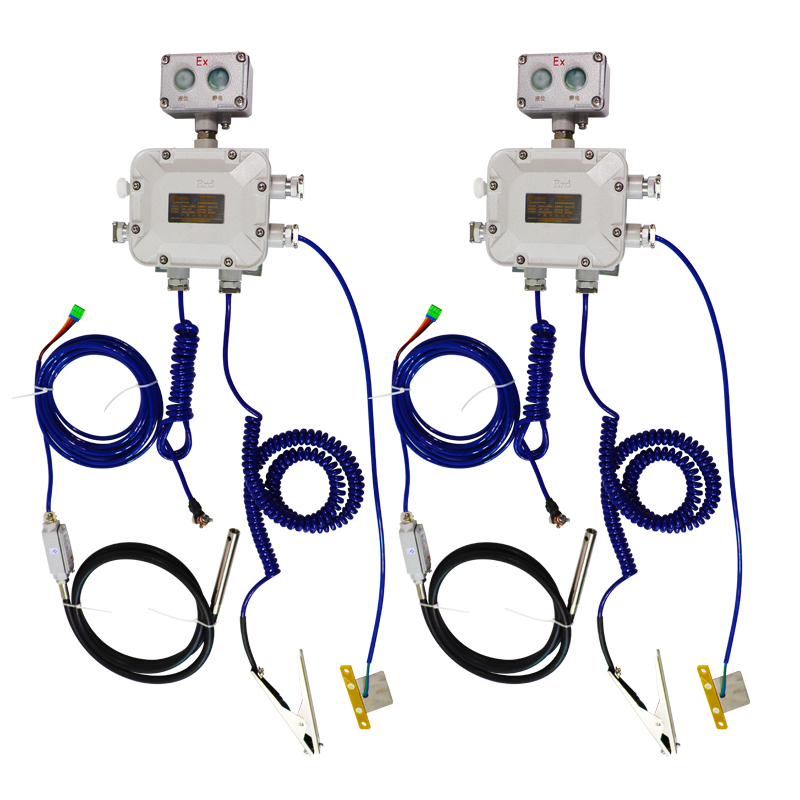

防静电控制器系统组成及功能
1、主控制器：
⑴检测静电接地夹及接地线的信号；
⑵向声光报警器提供声光报警信号；
⑶向付油系统输出继电器开关信号；
⑷防爆标志：ExdiaIIBT6 Gb。
2、声光报警器：
⑴提供静电的光报警指示灯；
⑵提供蜂鸣器声光报警＞90dB（30cm直线距离）
3、静电接地夹：不锈钢材质；标配7.5米螺旋线。
4、四通接线盒：连接归位板、静电接地夹及接地线到主控制器。
5、归位板：检测静电接地夹使用后是否归位。
6、接地线：确保系统外壳、静电接地夹等接地。
防静电控制器系统特点
1、系统应用数字电路设计，防静电，抗干扰能力强；
2、不锈钢静电接地夹，防腐防锈；
3、确保车体到接地桩的静电接地电阻≤55Ω；
4、提供声光报警信号，及时了解系统工作状态；
5、可选配归位板开关信号输出，
6、继电器开关信号输出，接口容量5A，30VDC或5A，250VAC。
防静电控制器技术参数
工作电压：220VAC或24VDC
工作电流：＜20mA
工作温度：-40℃～60℃
防护等级：IP65
防爆等级：ExdiaIIBT6 Gb
响应时间：＜1s
检测电阻：＜55Ω
报警方式：声光报警
输出信号：继电器输出、常开常闭可选：5A 30VDC 或 5A 250VAC
