功能特点

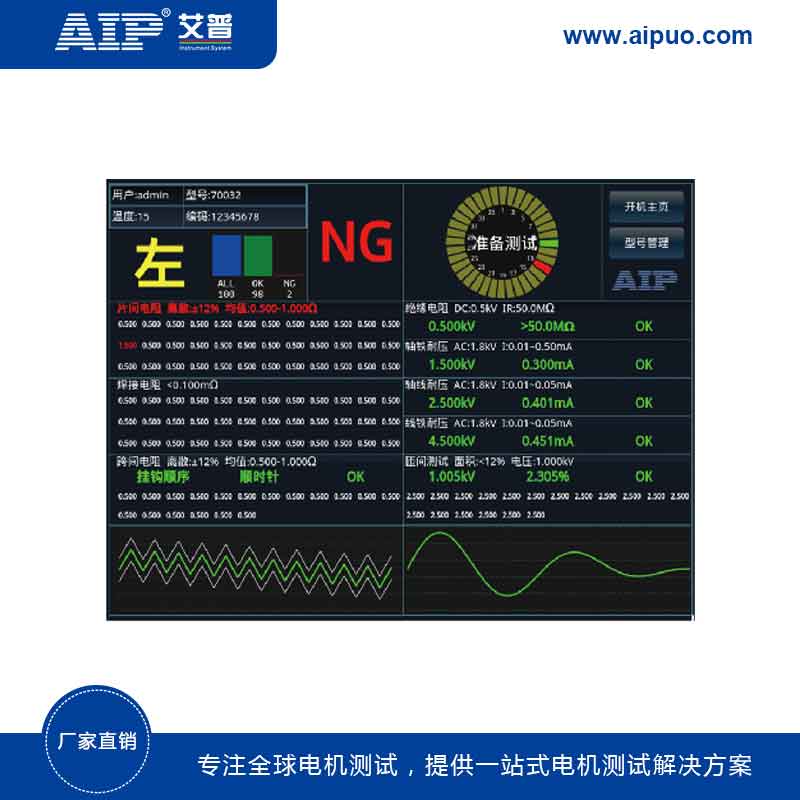

焊阻定位：准确定位焊接电阻错误的焊点，并以图示直观展现
操作简单：10.4寸LCD大液晶，触摸屏、数字按键两种操作模式，可随意选择 ，功能界面自带帮助文档
开机自检：开机自动检测各模块是否正常工作，问题模块会自动报错并提示
模块设计：各功能模块独立系统，可单独工作，插板式结构，维护方便快捷
远程维护：内置网络模块，联网后可远程对设备进行维护升级，保证设备维护时效性
接口丰富：设备自带USB、LAN（可转换为RS232或RS485）等接口，方便与工控机、自动化产线等实现接口联动
挂钩错位：自动检测电枢绕线挂钩顺序是否正确，并准确指出顺时针或逆时针挂错片数(该功能选配)
数据共享：设备与互联网联通，实现数据交互资源共享；对接MES系统，测试数据可自动上传到客户服务器端(该功能选配)

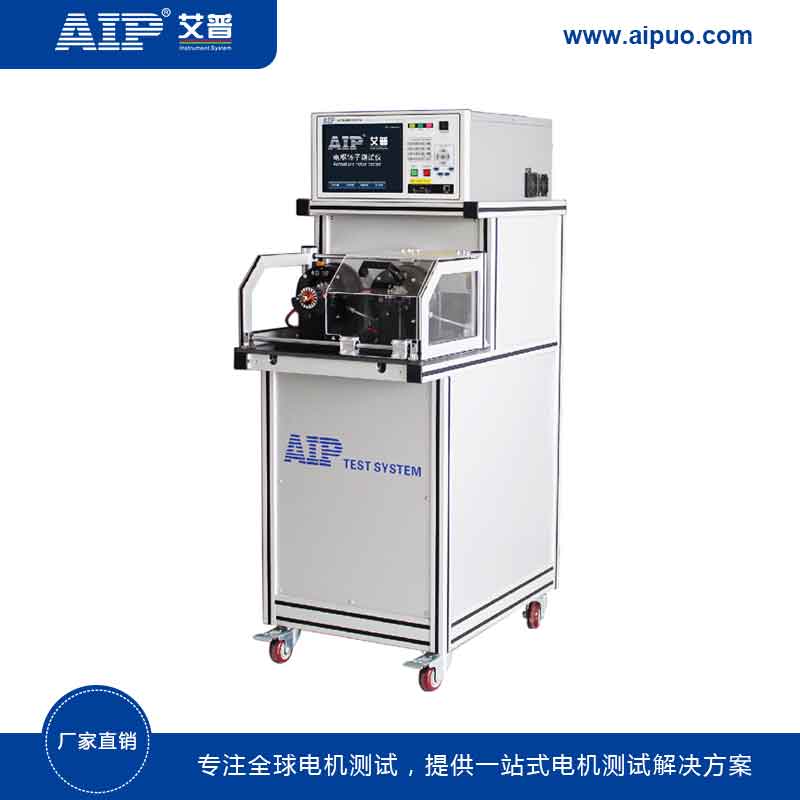

产品概述

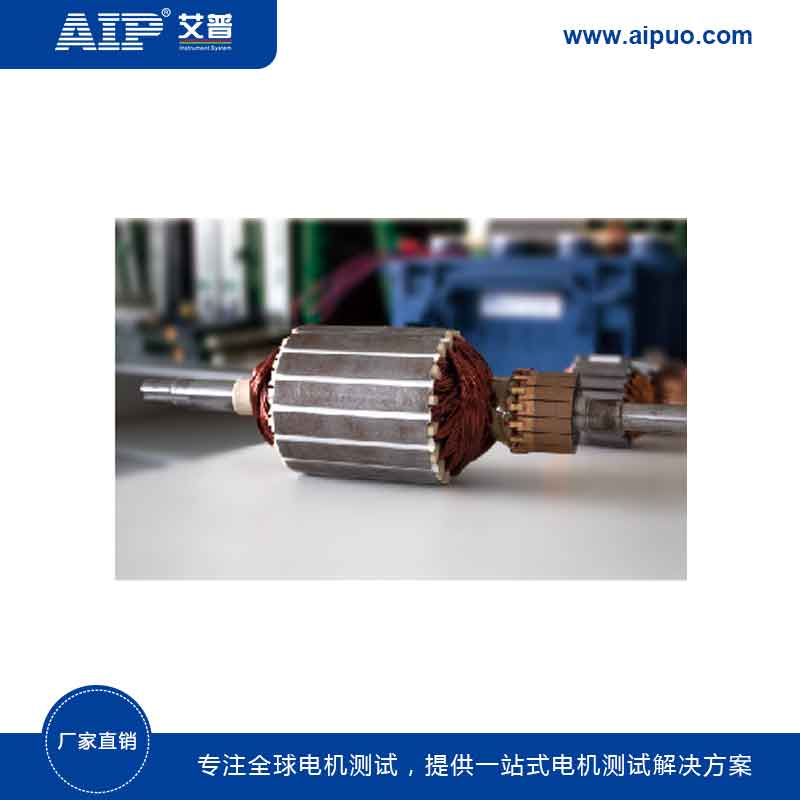

本产品适用于各种电枢电气性能的在线或离线检测，如电动工具电机、园林工具、吸尘器电机、小家电电机、汽车电机、健身器材电机、永磁微电机等用途电机，满足双绝缘等特殊工艺电枢，自动识别焊点、绕组的短路、开路、绕线错误、焊接不良等故障，电枢任意放置，自动准确排序、自动追踪故障焊点；按键、遥控、滑罩三种启动方式，自动统计测试数量、不良数量等数据，方便品质管理分析。
测试项目
焊接电阻、片间电阻、跨间电阻、交流耐压、绝缘电阻、匝间耐压
技术参数：
|
型 号 |
AIP898X系列 |
|
显示方式 |
10.4寸LCD液晶显示屏 |
|
换向器片数 |
3-128片可选 |
|
片间电阻 |
|
|
测量范围 |
0.5mΩ-1000Ω |
|
测量精度 |
≤±（0.5%×量程+3个字） |
|
跨间电阻 |
|
|
测量范围 |
0.5mΩ-1000Ω |
|
测量精度 |
≤±（0.5%×量程+3个字） |
|
焊接电阻 |
|
|
测量范围 |
1uΩ-10mΩ |
|
测量精度 |
≤±10uΩ（片阻≤10Ω） （5片以上，6片10线制平衡法） |
|
绝缘电阻 |
|
|
电压范围 |
DC 500V/1000V |
|
电压精度 |
≤±（1.5%×设定值 +3个字） |
|
测量范围 |
1一500MΩ |
|
测量精度 |
≤±（2.5%×量程 +3个字） |
|
交流耐压 |
|
|
电压范围 |
500-3000V/5000V 铁芯与绕组/轴与绕组/轴与铁芯 单/双绝缘电枢 |
|
电压精度 |
≤±（2.5%×设定值+10V） |
|
击穿电流范围 |
0-5/10/20mA |
|
击穿电流精度 |
≤±（2.5%×显示值 +3个字） |
|
匝间耐压 |
|
|
电压范围 |
0-3000V |
|
电压精度 |
≤±2.5%示值+2.5% 量程+3个字 |
|
波形限值 |
最小相差0.1%（波形差异） |
|
设置冲击间隔 |
可行 |
|
采样频率 |
20/40MHz（自适应） |
