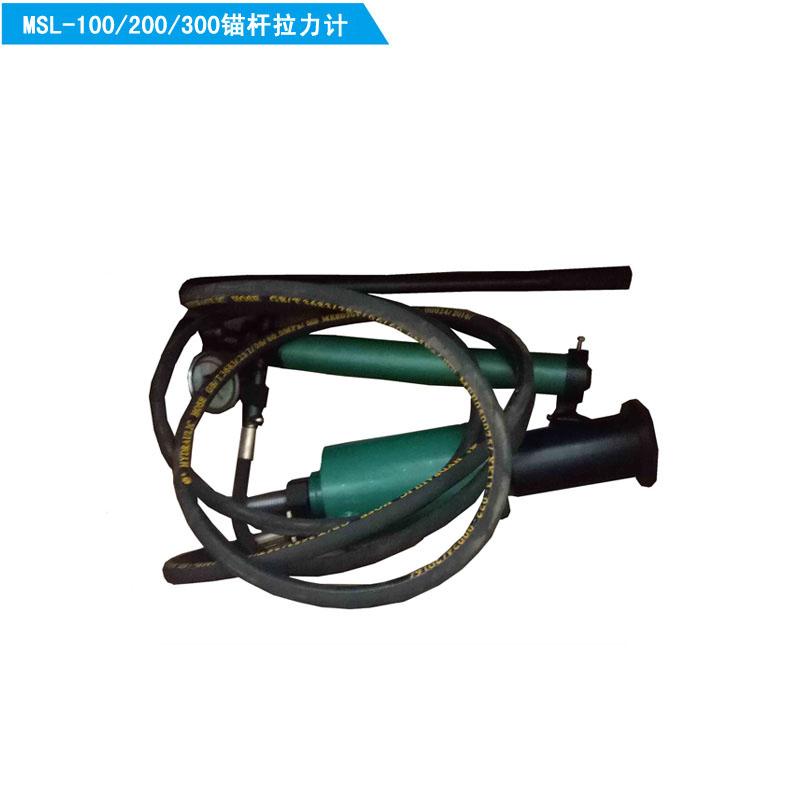

液压锚杆拉力计|机械锚杆拉拔仪_液压锚杆测力计

一、液压锚杆拉力计|机械锚杆拉拔仪由手压泵和拉力缸两部分组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、
隧道及交通运输等多种坑道作业。手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用。
二、液压锚杆拉力计|机械锚杆拉拔仪结构及工作过程：
手压泵主要有泵体、压杆及油筒组成，泵体内设有吸、排油阀、卸荷阀等。
拉力缸采用空心柱塞缸形成，主要有缸体和柱塞两部分组成，所有密封均采用“O”型密封圈密封。
(一) 检查油量
逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压回到手压泵的油筒中。拧开油筒端部的堵头，检查油量，如油不满，应加注2号锭子油或机械油。
(二) 排气
液压系统刚刚连接好的时候，油管、油筒中常混有空气，为了使系统正常工作，这些空气必须排掉。排气的方法：把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。
注意：排气时不能加压。
三、液压锚杆拉力计|机械锚杆拉拔仪操作步骤：
1、首先拧下拉力缸荷手压泵上的防尘帽，用高压胶管把拉力缸和手压泵连接起来再把压力表装上。
2、接着按照要求进行油量检查和排气。
3、然后把锚杆测力接头拧到锚杆末端，套上套，再套上拉力缸，使活塞端向外，然后拧紧螺母，顺时针拧紧放泄阀。上下摇动手柄，用力要均匀，不要用力过猛，当压力表上的读数达到所要求的数值后，停止摇动手柄。
注意：手压泵必须摆成水平位置工作，检测完毕，逆时针方向拧动放泄阀，使压力表读数降到零，再把各部件从锚杆上卸下，卸下高压胶管，把防尘帽拧上。
四、锚杆拉拔仪技术特征： .

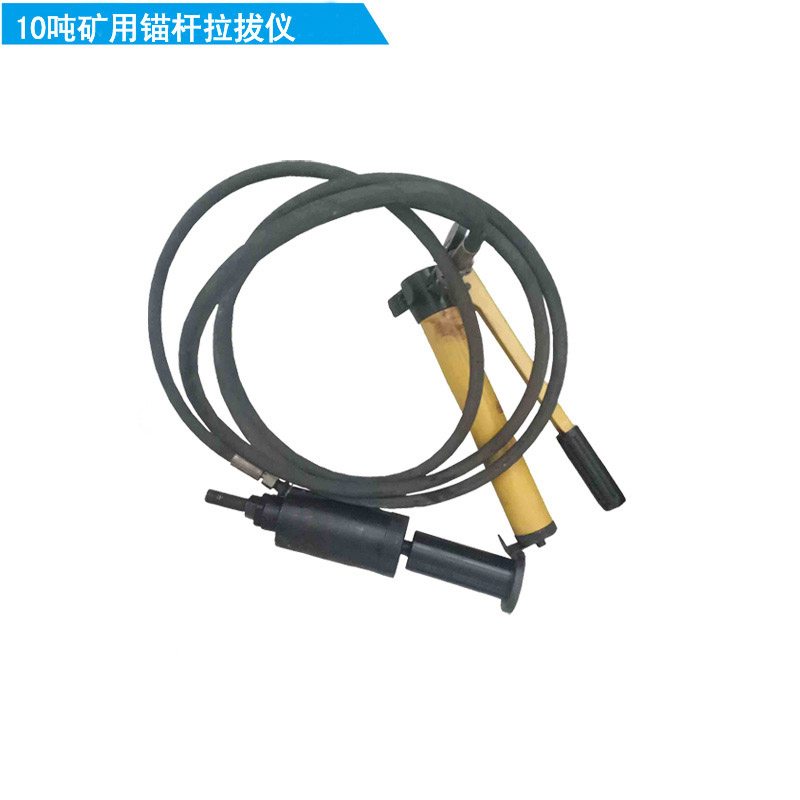

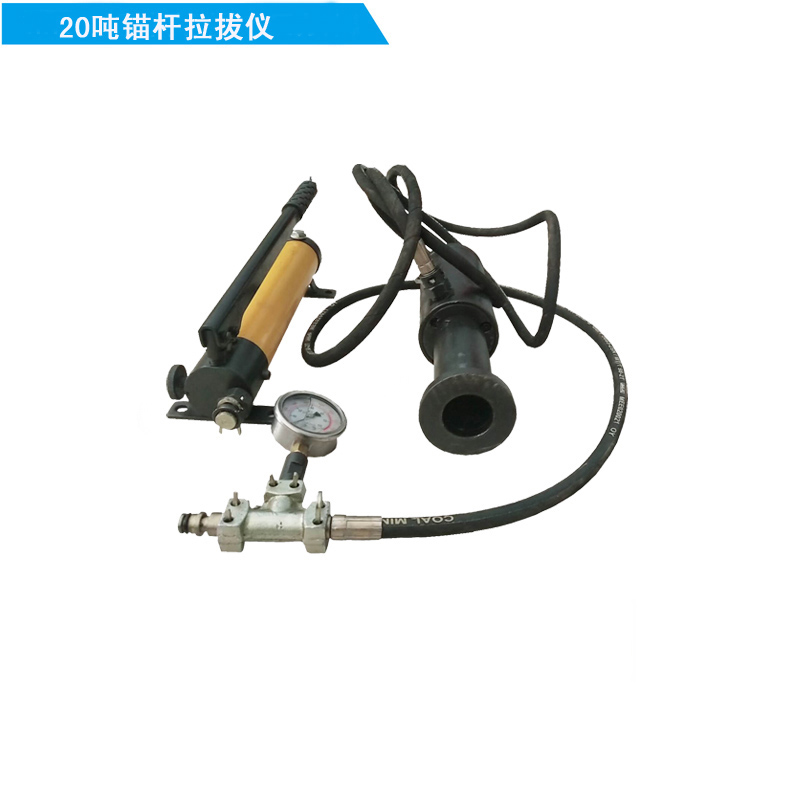

拉力缸10T    拉力缸20T 拉力缸30T   手压泵：
最大拉力:10T   最大拉力:20T 最大拉力:30T 额定压力:55MPa
额定压力:55MPa   额定压力:55MPa    额定压力:55MPa 手摇力约500N
活塞行程:40mm 活塞行程:40mm   活塞行程:40mm   柱塞直径8mm
活塞面积:18cm2 活塞面积:35cm2 活塞面积:55cm2 每次排油量约1ml
重量:5.25Kg 重量:7.25kg 重量:9.25kg 重量3kg

五、注意事项：
1、本产品使用的液压油是2号锭子油（或20号机械油），使用温度为-30 —+45 ,严紧以酒精、甘油、刹车油、普通发动机油等作为液压油使用。该工具的额定压力为55Mpa，使用时不可超过55Mpa。另外为了提高压力表的使用寿命，使用一般最大压力不超过55Mpa。
2、该工具的手压泵和拉力缸的接头部分都是承受55Mpa高压的，因而要保护好接头，不要碰坏从而影响密封和正常工作，也不要用扳手扳胶管上接头扣压部分，以防止扣压部分松动，而使胶管漏油报废。每次使用完毕，拧上防尘帽，并用干净的棉纱把该工具擦拭干净。
3、该工具应该经常用干净的煤油清洗油筒及管路，以保证该工具正常工作并延长产品使用寿命。
4、注意：不要把脏物堵在各个油路进出口上。
