功能：
该系列仪表能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度，谐波等，并具备完善的通信联网功能，非常适合于实时电力监控系统。
应用范围：
适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。
订货范例：

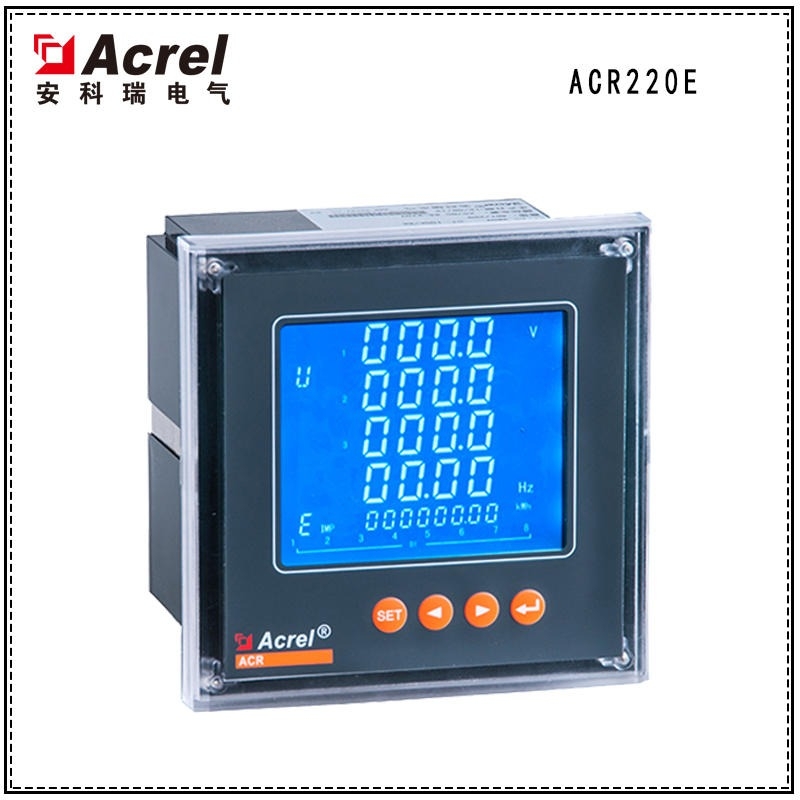

具体型号：ACR220E(L)
技术要求：输入电压三相AC380V；电流变比100A/ ；接线方式三相四线；准确度0.5级。
通讯协议：RS485接口 Modbus/RTU协议
辅助电源：AC/DC220V
技术参数：
|
技术参数 |
指 标 |
||
|
输入 |
网络 |
单相、三相三线、三相四线 |
|
|
电压 |
额定值 |
AC100V、400V |
|
|
过负荷 |
1.2倍持续，瞬时2倍/1秒 |
||
|
功耗 |
＜0.2VA |
||
|
电流 |
额定值 |
AC1A、 |
|
|
过负荷 |
1.2倍持续，瞬时10倍/10秒 |
||
|
功耗 |
＜0.2VA |
||
|
频率 |
45-65Hz |
||
|
输出 |
电能脉冲 |
2路脉冲输出，10000、40000、160000imp/kwh |
|
|
通讯 |
RS485/Modbus-RTU、Profibus-DP |
||
|
电源 |
范围 |
AC80-270V、DC90-350V |
|
|
功耗 |
10VA |
||
|
工频耐压 |
2kV/1min交流有效值 |
||
|
抗干扰性能 |
符合GB6162 |
||
|
环境 |
常规 |
工作温度：-10+55；储存温度：-20+70 相对湿度：595 不结露，无腐蚀性气体场所；海拔高度：2500m |
|
|
ACR220EG ACR320EG |
工作温度：-40+55；储存温度：-50+70 相对湿度：595 不结露，无腐蚀性气体场所；海拔高度：5000m |
||
|
精度等级 |
电流、电压：0.2级，功率、有功电能：0.5级，频率：0.05Hz，无功电能：1级 |
||
产品选型：
ACR1XX系列产品规格
ACR2XX系列产品规格
ACR3XX系列产品规格
注：“”为标配功能，“”为选配功能。
外形尺寸：
|
型 号 |
面框尺寸(mm) |
壳体尺寸(mm) |
开孔尺寸(mm) |
||||
|
W1 |
H1 |
W2 |
H2 |
D |
W3 |
H3 |
|
|
ACR1XX |
84 |
84 |
75 |
75 |
98 |
76 |
76 |
|
ACR2XX |
96 |
96 |
86 |
86 |
92 |
88 |
88 |
|
ACR3XX |
120 |
120 |
106 |
106 |
92 |
108 |
108 |
