功能特点
集成设计：一体化架构创新设计方案，简化操作工位
快速夹装：采用简单高效的装夹方案，方便产线人员操作，满足产线生产节拍
软件特色：用户权限设定功能；海量存储，可预先设定超过1000项测试档案
信息对接：支持与生产管理系统对接
超高性能：兼容耐压、绝缘、匝间、电阻、电感、反电动势、霍尔等测试项目
适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确
简易维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换
使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘
接口丰富：仪表自带USB、LAN（可转换为RS232、RS485等）接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展。
产品概述

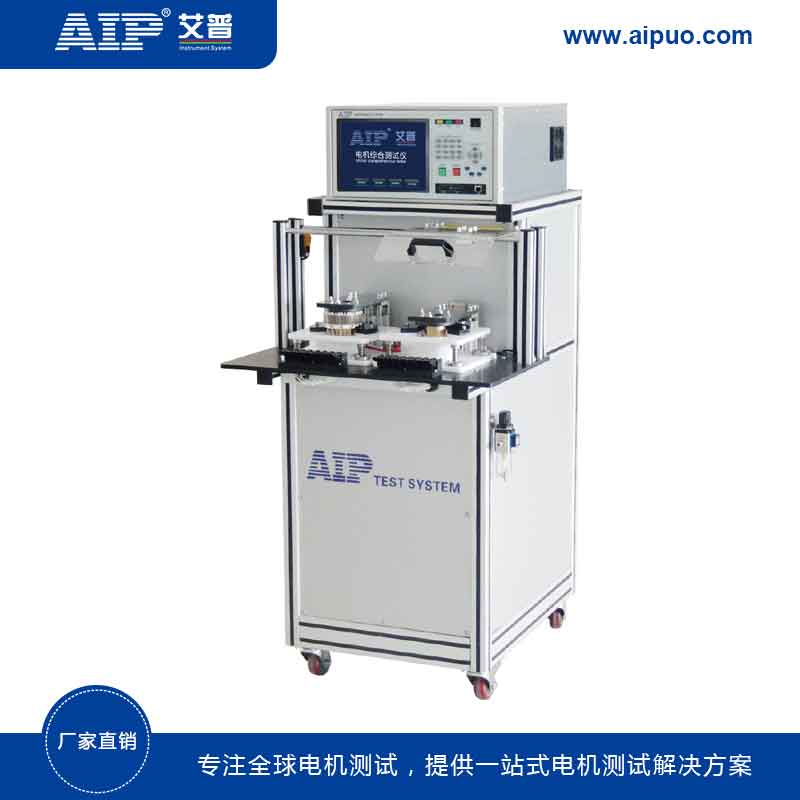

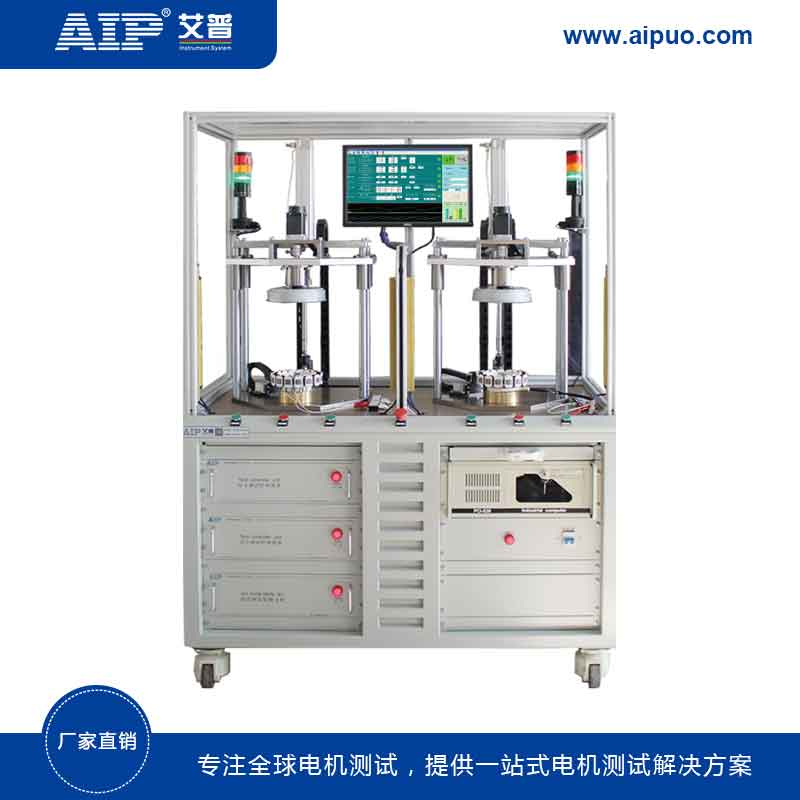

本系列产品适用于各种直流无刷电机定子电气性能的检测，主要应用于新能源汽车、风扇、空调、洗衣机、吸尘器、电动工具等产品上的无刷电机定子的电气综合性能参数快速精准测试。
测试完成后给出合格及不合格指示及声光报警。设备操作区入口安装光幕，切实保护操作者人身安全。
测试项目
交流耐压、绝缘电阻、匝间耐压、直流电阻、线圈电感、转向、反电动势、相序、霍尔特性。
测试项目
|
型 号 |
AIP891X系列 |
AIP9863系列 |
|
测试对象 |
直流无刷电机定子（内转子、外转子） |
|
|
测试工位 |
双工位 |
|
|
交流耐压 |
||
|
输出电压设定范围/精度 |
AC 500～3000V ±(2%×设定值+10V) |
|
|
击穿电流测量范围/精度 |
0.10～20.00mA ±(2%×显示值+5个字) |
|
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
|
|
电弧侦测 |
1～9级(9级为最高灵敏度) |
|
|
绝缘电阻 |
||
|
输出电压设定范围/精度 |
DC 500V/1000V ±(2%×设定值+10V) |
|
|
绝缘电阻测量范围/精度 |
1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ) |
|
|
测试时间范围/分辨率 |
0.5～999.9s 0.1s/步 |
|
|
匝间测试 |
||
|
输出电压设定范围/精度 |
500～3000V ±(3%×显示值+8V) |
|
|
采样频率 |
100MHz |
|
|
波形比较项目 |
面积、差积、电晕、相位 |
|
|
直流电阻测试 |
||
|
测量范围/精度 |
10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 温度补偿功能可设定 |
|
|
测试时间范围/分辨率 |
0～20s 0.1s/步 |
|
|
温度范围/测量精度 |
-10.0℃～+50.0℃ ±0.5℃ |
|
|
转向 |
||
|
转向判断 |
正转、反转、不转 |
|
|
电感测试 |
||
|
测试频率 |
100Hz\120Hz\1kHz\10kHz |
|
|
测试电平 |
0.3V\0.6V\1V |
|
|
测试范围/精度 |
1μH～2H 基本精度 0.5% |
|
|
反电动势 |
||
|
电压测量范围/精度 |
|
20～200V ±(0.5%×显示值+0.5V) 量程可定制 |
|
转速设置范围 |
|
200-3000rpm 推荐反电动势测试转速为1000rpm |
|
相序测试 |
||
|
相序判断 |
|
A-B-C \ A-C-B |
|
霍尔特性 |
||
|
VCC电源 |
|
3.00～18.00V ±(0.5%×设定值+3个字) |
|
高低电平范围及精度 |
|
0.00～18.00V ±(0.5%×显示值+3个字) |
|
频率范围 |
|
1.0Hz～999.9Hz |
|
占空比范围 |
|
0.0～99.9% |
|
占空比精度 |
|
±(0.5%×显示值+2个字) |
